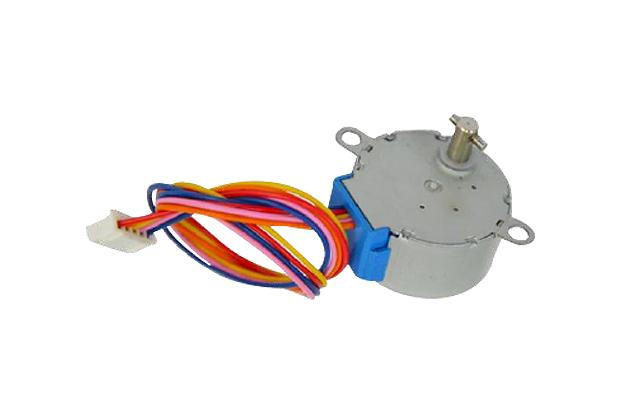

PM Stepping Motor
모델명
시리즈
Stepping Motor
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
기본사양
ㆍStep Angle(°) : 3.75
ㆍVoltage(DC) : 5v , 12v, 24v
ㆍFrequency Hz : 100Hz
ㆍTorque(mN/m) : 120~180
■ Electrical performance
| Model | Step angle （º） |
Driving Mode | To turn to | Voltage (DC) |
Phase resistance (mA) |
Frequency Hz |
Torque (mN.m) |
Pull in torque (mN.m) |
No-load pull-out frequency PPS | No-load pull in frequency PPS |
|---|---|---|---|---|---|---|---|---|---|---|
| 35BYJ | 3.75 | 17 | CW/CCW | 5.0 | 20 | 100 | 120 | 200 | 800 | 500 |
| 3.75 | 22.3 | CW/CCW | 12 | 60 | 100 | 120 | 400 | |||
| 3.75 | 42.5 | CW/CCW | 12 | 90 | 100 | 150 | 300 | |||
| 3.75 | 42.5 | CW/CCW | 12 | 110 | 100 | 150 | 300 | |||
| 3.75 | 80 | CW/CCW | 12 | 130 | 100 | 180 | 500 | |||
| 3.75 | 130 | CW/CCW | 24 | 250 | 100 | 180 | 500 |
■ Mechanical Dimensions
