제품명
스피드 컨트롤 모터 (90mm120W)
모델명
IHT9PG120-10, IHT9PG120-11, IHT9PG120-20, IHT9PG90-22, IHT9PG120-22, RHT9PG120-10, RHT9PG120-11, RHT9PG120-20, RHT9PG120-22, RHT9PG120-2C
사이즈
-
중량
-
제품 상세 정보
ㆍSpeed Control
ㆍTacho-Generator Type
■ PERFORMANCE DATA (DUTY : CONTINUOUS)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Speed Range (rpm) |
Rated Torque | Rated Current (A) |
Starting | Condenser | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1200rpm (kgf·cm) |
90rpm (kgf·cm) |
Torque (kgf·cm) |
(V) | (㎌) | ||||||
| IHT9PG120-10 | 120 | 1ø100 | 50 | 90~1400 | 8.28 | 2.07 | 1.80 | 4.20 | 250 | 25.0 |
| 60 | 90~1700 | 8.28 | 2.07 | 1.80 | 5.40 | |||||
| IHT9PG120-11 | 1ø110 | 60 | 90~1700 | 9.74 | 2.43 | 1.80 | 6.50 | 250 | 25.0 | |
| IHT9PG120-20 | 120 | 1ø200 | 50 | 90~1400 | 8.28 | 2.07 | 1.20 | 4.50 | 450 | 6.0 |
| 60 | 90~1700 | 8.28 | 2.07 | 1.20 | 5.50 | |||||
| IHT9PG90-22 | 1ø220 | 60 | 90~1700 | 9.74 | 2.43 | 1.20 | 6.80 | 450 | 6.0 | |
| IHT9PG120-22 | 110 | 1ø220 | 50 | 90~1700 | 8.93 | 2.23 | 1.02 | 6.50 | 450 | 6.0 |
| 120 | 1ø240 | 50 | 90~1400 | 9.74 | 2.43 | 1.02 | 7.50 | |||
■ PERFORMANCE DATA (DUTY : 30 Min.)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Speed Range (rpm) |
Rated Torque | Rated Current (A) |
Starting | Condenser | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1200rpm (kgf·cm) |
90rpm (kgf·cm) |
Torque (kgf·cm) |
(V) | (㎌) | ||||||
| RHT9PG120-10 | 120 | 1ø100 | 50 | 90~1400 | 8.28 | 2.07 | 2.30 | 6.00 | 250 | 30.0 |
| 60 | 90~1700 | 8.28 | 2.07 | 2.30 | 5.50 | |||||
| RHT9PG120-11 | 1ø110 | 60 | 90~1700 | 9.74 | 2.43 | 2.30 | 7.50 | 250 | 30.0 | |
| RHT9PG120-20 | 120 | 1ø200 | 50 | 90~1400 | 8.28 | 2.07 | 1.30 | 5.50 | 450 | 7.0 |
| 60 | 90~1700 | 8.28 | 2.07 | 1.30 | 5.50 | |||||
| RHT9PG120-22 | 1ø220 | 60 | 90~1700 | 9.74 | 2.43 | 1.30 | 7.00 | 450 | 7.0 | |
| RHT9PG120-2C | 110 | 1ø220 | 50 | 90~1400 | 8.93 | 2.23 | 1.14 | 7.50 | 450 | 7.0 |
| 120 | 1ø240 | 50 | 90~1700 | 9.74 | 2.43 | 1.14 | 8.50 | |||
- Motor Type은 감속기 직결용인 피니언축으로 표시하였습니다.
- STRAIGHT축의 모터를 희망하시면 Motor Type의 PG를 S로 바꾸어 주문하십시오.
-
- 정격부하 보다 크거나 주위온도가 40℃이상의 조건에서는 온도상승이 급격히 되므로 연속사용이 불가능 합니다.
- 회전방향을 바꿀 때에는 반드시 전원을 차단한 후 정지된 상태에서 재결선 하시기 바랍니다.

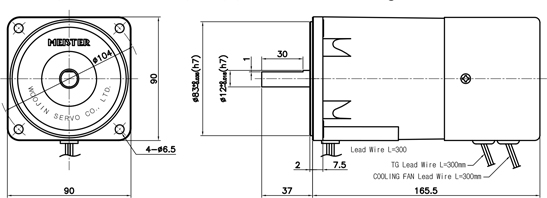

■ MOTOR(STRAIGHT SHAFT) I(R)HT9S120 WT 3.7kg

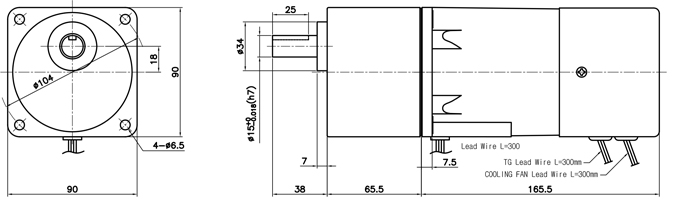

■ GEARED MOTOR I(R)HT9PG120 + 9H□ GB WT 3.7+1.5kg
■ BOLT SIZE
| TYPE | BOLT SIZE |
|---|---|
| 9H□ GB | M6×90 |
■ KEY SPEC

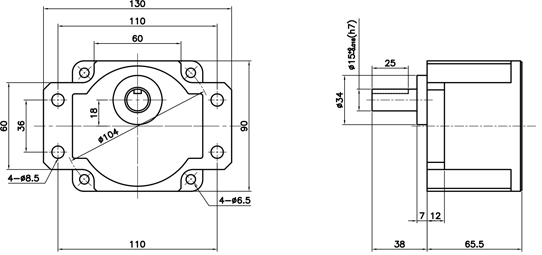

■ GEARED HEAD 9H□ GBFWT 1.5kg
■ BOLT SIZE
| TYPE | BOLT SIZE |
|---|---|
| 9H□ GBF | M6×25 |
■ KEY SPEC

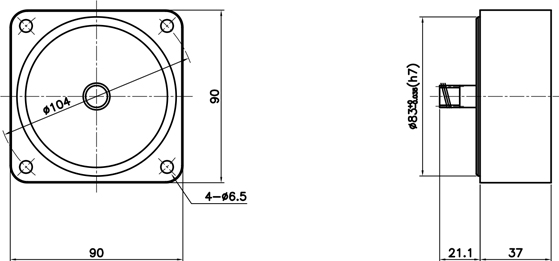

■ DECIMAL GEAR HEAD 9H10XG WT 0.6kg

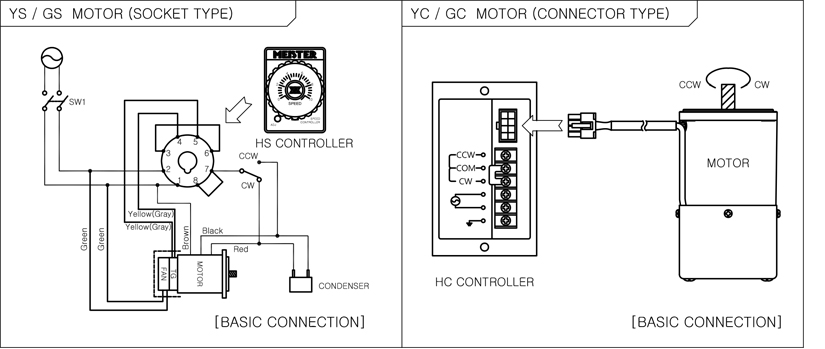

■ WIRING DIAGRAM
- 모터의 회전방향은 샤프트 끝쪽에서 볼때의 회전방향입니다.
- 모터의 회전방향 전환은 모터가 완전히 정지한 후 실시하여 주십시오.
