제조사
(주)우진써보씨스템[바로가기]
제품 타입
기계
브랜드
-
SKU
136529
제품명

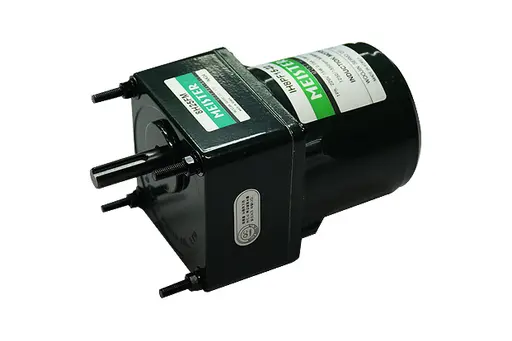

인덕션 모터 (80mm 15W)
모델명
IH8PF15-10, IH8PF15-11, IH8PF15-20, IH8PF15-22, IH8PF15-1, UIH8PF15-2C
사이즈
-
중량
-
제품 상세 정보
ㆍ1Ph. Motor
ㆍCONTINUOUS DUTY
■ PERFORMANCE DATA (DUTY : CONTINUOUS)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Rating | Starting | Condenser | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Input (W) |
Current (A) |
Torque (kgf·cm) |
Speed (rpm) |
Torque (kgf·cm) |
(V) | (㎌) | ||||
| IH8PF15-10 | 15 | 1ø100 | 50 | 55 | 0.50 | 1.17 | 1250 | 0.70 | 250 | 4.0 |
| 60 | 55 | 0.50 | 0.94 | 1550 | 0.70 | |||||
| IH8PF15-11 | 1ø110 | 60 | 60 | 0.50 | 0.94 | 1550 | 0.90 | 250 | 4.0 | |
| IH8PF15-20 | 15 | 1ø200 | 50 | 45 | 0.25 | 1.17 | 1250 | 0.80 | 450 | 1.0 |
| 60 | 45 | 0.25 | 0.94 | 1550 | 0.80 | |||||
| IH8PF15-22 | 1ø220 | 60 | 55 | 0.25 | 0.94 | 1550 | 0.90 | 450 | 1.0 | |
| IH8PF15-1U | 15 | 1ø115 | 60 | 60 | 0.50 | 0.91 | 1600 | 0.90 | 250 | 3.0 |
| IH8PF15-2C | 15 | 1ø220 | 50 | 45 | 0.29 | 1.12 | 1300 | 0.80 | 450 | 1.0 |
| 20 | 1ø240 | 50 | 55 | 0.29 | 1.50 | 1300 | 0.90 | |||
- Motor Type은 감속기 직결용인 피니언축으로 표시하였습니다.
- STRAIGHT축의 모터를 희망하시면 Motor Type의 PF를 S로 바꾸어 주문하십시오.
-
■ RATED TORQUE OF GEARED MOTOR
| Speed of Geared Motor | rpm | 500 | 300 | 200 | 120 | 100 | 60 | 50 | 30 | 20 | 15 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gear Ratio | 50Hz | 3 | 5 | 7.5 | 12.5 | 15 | 25 | 30 | 50 | 75 | 100 | 150 |
| 60Hz | 3.6 | 6 | 9 | 15 | 18 | 30 | 36 | 60 | 90 | 120 | 180 | |
| IH8PF15 + 8H□FM | 2.8 | 4.7 | 7.1 | 12 | 14 | 21 | 26 | 38 | 57 | 77 | 100 | |
| IH8PF15 + 8H□FB | 2.7 | 4.6 | 6.9 | 11 | 14 | 21 | 25 | 37 | 58 | 74 | 100 | |
| (unit : kg·cm) |
||||||||||||
-
- 감속모터의 회전수(Speed of Geared Motor)는 모터의 회전수 (50Hz에서 1500rpm, 60Hz에서 1800rpm)를 기준하여 산출하였습니다.
- 실사용시의 회전수는 부하의 크기에 따라 위의 표보다 2~15% 작게 됩니다.
-
■ MOTOR(STRAIGHT SHAFT) IH8S15 WT 1.5kg
■ GEARED MOTOR IH8PF15 + 8H□ FM(7H□ FB) WT 1.5+0.5/0.6kg
■ BOLT SIZE
| No | L(mm) | GEAR RATIO | BOLT SIZE |
|---|---|---|---|
| 01 | 32 | 1/3 ~ 1/20 | M5×60 |
| 02 | 42 | 1/25 ~ 1/200 | M5×70 |
■ KEY SPEC
■ WIRING DIAGRAM
- 모터의 회전방향은 샤프트 끝쪽에서 볼때의 회전방향입니다.
- 모터의 회전방향 전환은 모터가 완전히 정지한 후 실시하여 주십시오.
