신진정밀

신진정밀

트랜스미션 컨트롤 밸브

모델명

시리즈

트랜스미션 밸브, MCV, Amplifier


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

대한민국


062-954-0951

제품 상세 설명

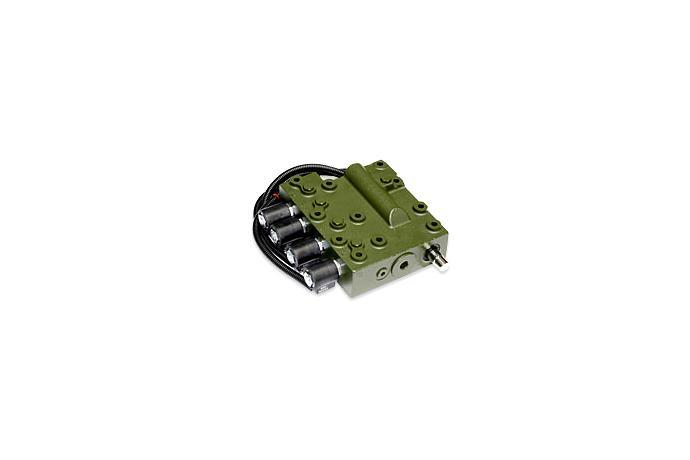

신진정밀 트랜스미션 컨트롤 밸브  1

T/M CONTROL VALVE는 FORK LIFT의 TRANSMISSION구동을 CONTROL 하는 VALVE이다.
TRANSMISSION 내부의 PUMP로부터 공급되는 유압원의 설정 압력을 유지시키고, 설정된 압력을 이용 TORQUE CONVERTOR, CLUTCH를 작동시킨다.
CLUTCH가 작동됨으로써 TORQUE CONVERTOR로 부터의 TORQUE가 각 구동기에 전달되어 전,후진 구동이 이루어진다. 또한 VALVE 내부에는 INCHING ACCUMULATOR VALVE가 설치되어 있어 FORK LIFT 구동시 차량작동 충격이 가지 않도록 하고, 협소한 공간에서 안정적인 작업을 할 수 있도록 미세 차량 제어가 가능하다.


기능설명

Main Relief Valve
Valve내의 압력을 일정 수준으로 유지하여 지나친 압력저하 또는 압력 상승을 막아주고, Converter내에 Oil을 공급한다.

Inching Valve
Clutch에 유입되는 Oil압력을 조절하여 Clutch 접촉을 부드럽게 함.

Accumulator Valve
Clutch가 접촉하여 Slip이 일어나기 시작하는 시점에서의 압력 상승 시간을 늘여줌으로써 Clutch 작동을 완화하여 부드럽게 함.

Forward & Reverse Valve
전기적인 신호(DC12V, DC24V)를 받아 주 압력 라인에서 Oil 흐름을 제어하여 전진 또는 후진으로 차량 방향 결정


Specification

Type : Load sensing, Dynamic signal
Hydraulic oil : Equivalent to ISO VG 32
Inlet pressure : 83~90 bar (Relief setting pressure of priority valve)
Inlet flow : 3.8 ~ 4.2 l/min
Brake spool full stroke : 16 ~ 16.7 mm
