세우산전(주)
1/1

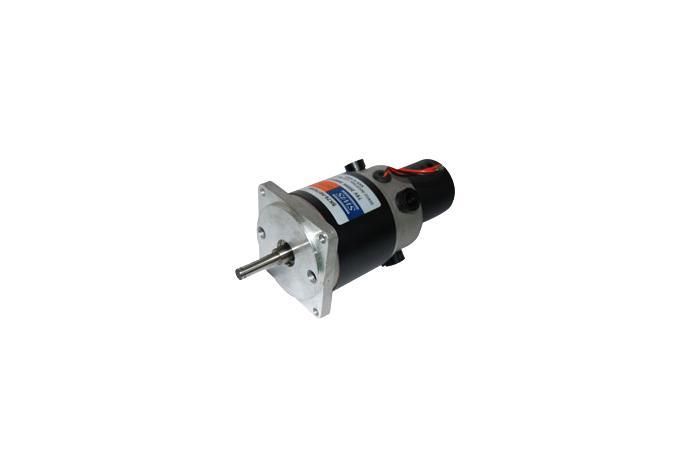

DC Servo Motor
모델명
시리즈
DC Motor
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
| MODEL | SK76 | |||||||||
| N075200 | N075300 | N075400 | N048100 | N048200 | N024100 | |||||
|
Rated Voltage |
V | 75 | 48 | 24 | ||||||
|
Rated Output |
W | 200 | 300 | 400 | 100 | 200 | 100 | |||
|
Rated Current |
A | 3.3 | 4.8 | 6.5 | 2.3 | 4.6 | 4.9 | |||
|
Rated Speed |
r/min | 3000 | 1800 | |||||||
|
Rated Torque |
kgf-cm | 6.5 | 9.3 | 13.0 | 3.3 | 6.5 | 5.4 | |||
|
Weight |
kg | 2.1 | 2.4 | 2.8 | 2.1 | 2.4 | 2.1 | |||
|
Voltage Constant |
v/Krpm | 22.6 | 23.3 | 23.3 | 15.2 | 1.4 | 1.2 | |||
|
Rotor Inertia |
kgㆍm² | 0.13×10-3 | 0.25×10-3 | 0.34×10-3 | 0.18×10-3 | 0.24×10-3 | 0.24×10-3 | |||
|
Amature Resistance |
Ω | 1.5 | 1 | 1.2 | 1.1 | 0.9 | 0.6 | |||
|
Amature Inductance |
mH | 1.8 | 1.1 | 0.9 | 1.2 | 0.9 | 0.7 | |||
|
Static Friction Torque |
kgf.cm | 0.5 | 0.6 | 0.8 | 0.5 | 0.6 | 0.5 | |||
|
Peak Current At Stall |
A | 16.0 | 18.5 | 26.4 | 40.0 | 52.0 | 46.0 | |||
|
Max. Rotating Speed |
rpm | 4000 | 2500 | |||||||
|
Peak Torque At Stall |
kgf.cm | 34.4 | 41.0 | 58.5 | 32.0 | 76.0 | 55.0 | |||
|
Mechanical Time Constant |
ms | 5.8 | 5.0 | 6.5 | 9.3 | 10.0 | 7.9 | |||
|
Eletrical Time Constant |
ms | 1.1 | 1.1 | 0.8 | 1.1 | 1.1 | 1.1 | |||
|
Insulation Class |
class | B | ||||||||
|
Dielectrical Strength |
AC 1,000V 60Hz 1Min (Leak Current : 2mA) | |||||||||
|
Insulation Resistance |
Minimum 10MΩ (DC 500V) | |||||||||
|
Time Rating |
Continuous | |||||||||
|
Max.Temperature Rise |
℃ | 130 | ||||||||
