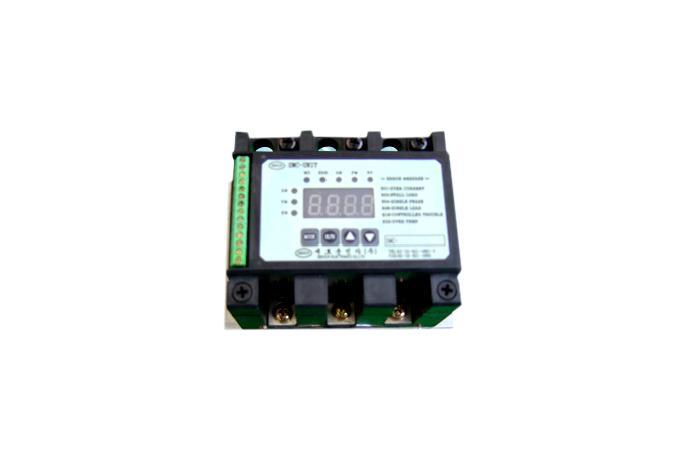

SMC-UNIT (Motor Soft Starter)
[1] 개요
새로운전자주식회사의 SMC UNIT (Motor Soft Starter)는 업계 최고 수준의 전기.전자기술에 의해 설계. 제작된 제품으로서 유도전동기(Induction Motor)의 기동 시에 발생하는 돌입전류(Inrush Current, 정격 전류의 7~12 배)를 대폭 감소 시킬 수 있으며 Motor를 부드럽게 기동 정지 시키는 반도체 스위치에 의한 정역 제어기능을 갖추고 있어 기계적 충격을 완화해 줌으로써 공장의 안전운전과 기계의 수명을 극대화 할 수 있도록 설계한 Magnet 대용 의 최적 장치로서 구형(Old Model)과 신형(New Model) 두 가지 모델이 있으며, 전 기능을 Digital 화 하였고 Segment로 표시되는 대화형 (Dialogue Type) 메뉴 구성으로 사용자가 모든 운전 Parameter를 쉽게 조작할 수 있도록 하였습니다. 특히 신형 (New Model)은 완전 디지털화 하였음은 물론 방열판의 구조를 획기적으로 개선하여 냉각효과를 극대화한 첨단 제품으로서, 제어부분을 molding 처리한 plastic case 형 저용량모델과, steel case 형 고용량모델이 있습니다.
[2] 용도
| - 호이스트 | - 크레인 | - 연마기 | - 컨베어 | - 펌프 | - 연마기 |
| - 블로어 | - 혼합기 | - 천공기 | - 교반기 | - 분쇄기 | - 전기톱 (cross 및 Band) |
[3] 적용대상
- 모터의 부드러운 기동 및 기동 시 돌입 전류의 감소를 원하는 장비.
- 모터를 부드럽게 정지 시키고자 하는 장비
- 모터의 촌동운전이 필요한 장비
- Star-Delta기동, Reactor기동, Resistor 기동 방식을 사용하는 구동 Motor
- 모터의 안정성 및 기계의 수면 연장을 원하는 장비
- 가스나 먼지가 많은 장소에 설치된 구동 모터
[4] 모델, 형식
[5] 기본사양
| 정견전원전압 | - AC220V - AC380V - AC440V Frequency : 50 및 60Hz |
허용내압 | Case 또는 접지단자와 각 단자간 DC 1500V 1분간 |
| 허용전원전압 | 정격전원전압의 ±115% | 경보출력 | One point relay 출력 |
| 소비전력 | 5W 이내 | 통신기능 | 통신수준 : EIA, RS485 (Option) |
| 지시설정방법 | 디지털 | 경보선택 | 필요경보 선택가능 |
| 지시정밀도 | 5/1000 FS | 설정정밀도 | 오차없음 |
| 설치 | 실내에서 판넬 내부에 설치 | ||
| Case 재질 | - 구형 : Steel Case형 - 신형 : 저용량 : plastic case 형, 고용향 : Steel Case 형 |
||
|
Note - 자동 및 통신운점 모드는 선택 사양이므로 주문시 반드시 확인하시기 바랍니다. |
|||
[6] 외형 및 Size
6-1. 구형
|
Size (mm) Currtent (A) |
H | H1 | W | W1 | D |
| ~40 | 350 | 290 | 200 | 120 | 170 |
| ~60 | 380 | 320 | 200 | 120 | 220 |
| 70~250 | 510 | 450 | 270 | 200 | 255 |
| ~550 | 560 | 500 | 307 | 225 | 285 |
| 600A이상 | 주 문 사 양 | ||||
* 본사양은 당사의 설계변경에 따라 바뀔 수 있습니다.
6-2. 신형
| 용량 (KW) | H | W | D | W1 | H1 | 비고 | |
| 220V | 3.7 KW (12A) 이하 | 85 | 120 | 165 | 110 | 45 |
Plastic case-C형 |
| 380V | 7.5 KW (14A) 이하 | ||||||
| 220V | 5.5KW ~11KW | 320 | 230 | 230 | 90 | 280 | Steel Case 형 |
| 380V | 11KW ~ 22KW | ||||||
| 220V | 15KW ~ 22KW | 440 | 185 | 240 | 105 | 400 | |
| 380V | 30KW ~ 37KW | ||||||
| 220V | 30KW ~ 110KW | 500 | 250 | 240 | 150 | 450 | |
| 380V | 45KW ~ 180KW | ||||||
| 220V | 130KW ~ 180KW | 640 | 400 | 280 | 250 | 620 | |
| 380V | 200KW ~ 300KW | ||||||
| 220V | 200KW 이상 | 주 문 사 양 | |||||
| 380V | 350KW 이상 | ||||||
* 양반향 기동용일 경우에는 용량에 따라 Size가 변경될 수 있습니다.
