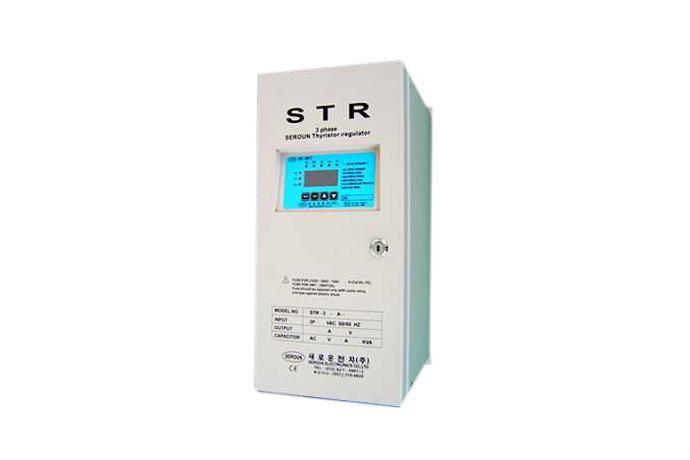

STR (Seroun Thyristor Regulator)



[1] 개요

STR-Unit(전력조정기)는 업계 최고 기술을 적용하여 설계, 제작한 제품으로서 일반형(General type)과 신형(New Type)이 있으며, 특히 Thyistor Regulator에 관한 종래의 개념을 완벽하게 바꾸는 차세대형 첨단 제품이라고 할 수 있는 신형은 Plastic Case(저용량형)과 Steel Case형(고용량형)이 있으며 heat sink구조를 획기적으로 개선하여 냉각효과를 극대화 함으로써 기존 제품보다 대폭 소형, 경량화 하였을 뿐만 아니라 정전류형, 정전압형, 정전력형 및 제로크로싱형(사이클제어)이 있어 Unit 상에서 간단한 Key조작으로 Heater의 종류, 용도 및 부하의 용량에 따라 다양한 선택이 가늘할 뿐만 아니라 Compact하게 설계되어 있어 실치 밀도가 높고 회로 보호기능이 뛰어나며 조작 방법이 매우 쉽게 설계된 제품으로 국내 시장 점유율 1위 자리를 지키고 있을 뿐 아니라 중국을 비롯한 동남아시아 각국은 물론 중동 지역에 까지 수출 하고 있습니다. 특히 단산, 삼상 모두 CE인증을 받은 제품이므로 안심하고 쓰셔도 됩니다.







[2] 용도

- 고주파로	- 용해로	- 수소첨가반응로	- 탈수소반응로
- 공기건조기	- 연속로	- 진공로	- 소결로
- 이온질화로	- 소성로	- 적외선로	- 플라스틱용해로
- 소둔로	- 침탄로	- 페인트건조로	- 용수가열로
- 보일러	- 염탕식 가열로







[3] 모델, 형식







[4] 외형 및 사이즈

1. 일반형 (General Type)

1-A. 3상

Size(mm) Current(A)	H	H1	H2	W	W1	D
25~40	350	320	290	200	120	175
50~70	380	350	320	200	120	220
90~110	410	380	350	220	140	230
130~150	480	450	420	255	200	235
200~250	510	480	450	272	200	255
300~450	560	530	500	307	225	285
500~600	660	630	600	318	225	300
600초과	주 문 사 양
본 사양은 설계 변경에 따라 바뀔 수 있습니다.



















1-B. 단상

Size(mm) Current(A)		H	W	W1	D
Case AL	25~35	160	126	106	100
	40~50	205	126	106	100
Steel Case	60~70	290	145	120	150
	90~150	345	200	140	220
	200~250	450	210	150	235
	300~450	480	255	190	255
	500~	On customer's specification

























1. 신형 (New type)

2-A. 3상

용량(A)                                  mm	H	W	D	W1	H1	비고
25A	85	120	165	110	45	Plastic case -C형 (방열판 포함)ㄴ
35A, 40A, 50A, 60A, 70A, 90A	320	130	230	90	280	Steel Case형
110A, 130A, 150A	370	150	230	105	330
200A, 250A	510	272	260	200	480
300A, 350A, 400A, 450A	560	307	285	225	530
500A이상	주 문 사 양





2-B. 단상

용량(A)                                  mm	H	W	D	W1	H1	비고
25A, 30A, 40A, 50A	85	120	65	110	45	Plastic case -C형 (방열판 포함)ㄴ
60A, 70A, 90A, 110A, 130A, 150A, 200A	320	130	230	90	280	Steel Case형
250A, 300A, 350A, 400A, 450A	370	150	230	105	330
500A이상	주 문 사 양
