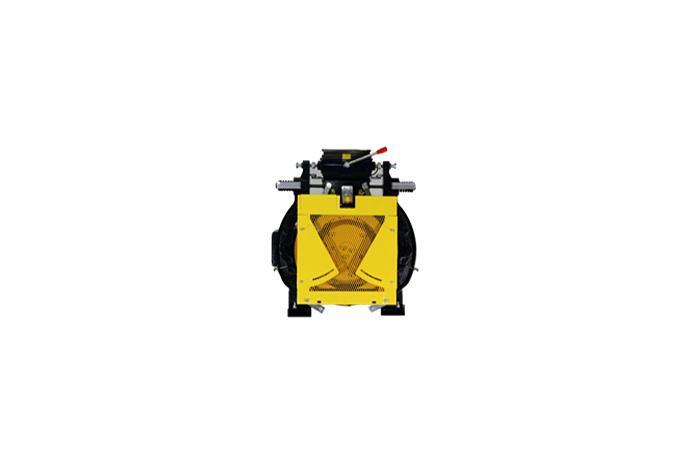

기어레스 영구자석형 권상기는 영구자석형 동기모터, 트랙션 시브 및 브레이크가 일체화된 시스템으로서 종래의 감속기가 필요없습니다.
제품특징
- 감속기 불필요
- 소음,진동 감소로 쾌적한 승차감 제공
- 머신, 전동 효율의 극대화로 저용량 인버터 적용가능
- 체적, 중량이 최적화된 컴팩트한 설계입니다.
기본사양
- 모델 : WTYI Series
- 타입 : 동기식 기어리스
- 로핑 : 2:1 방식
- 인승 : P8 ~ P24
- 속도 : 1.0m/s ~ 2.5m/s
- 브레이크 : 드럼방식(AC110V)
- 용도 : MRL전용
동작원리
| Model |
Capacity
(KG) |
Speed
(m/s) |
Rated Output
(kW) |
Current(A) |
RatedSpeed
|
SheaveDiameter(mm)>
|
Ropes |
| WTY1-1000-100-C |
1,000 |
1 |
6.4 |
15.0 |
95 |
400 |
5Φ10 |
| WTY1-1000-150-C |
1.5 |
10.0 |
24.0 |
143 |
| WTY1-1000-175-C |
1.75 |
11.7 |
24.0 |
167 |
| WTY1-1000-200-C |
2 |
13.4 |
28.5 |
191 |
6Φ10 |
| WTY1-1000-250-C |
2.5 |
17.0 |
35.0 |
239 |
| WTY1-1150-100 |
1,150 |
1 |
7.3 |
19.0 |
95 |
| WTY1-1150-150 |
1.5 |
10.9 |
27.0 |
143 |
| WTY1-1150-175 |
1.75 |
12.7 |
27.0 |
167 |
| WTY1-1350-100 |
1,350 |
1 |
9.3 |
24.0 |
95 |
8Φ10 |
| WTY1-1350-150 |
1.5 |
14.0 |
34.0 |
143 |
| WTY1-1350-175 |
1.75 |
16.3 |
35.0 |
167 |
| WTY1-1350-200 |
2 |
18.7 |
47.5 |
191 |
| WTY1-1350-250 |
2.5 |
23.4 |
53.0 |
239 |
| WTY1-1600-100 |
1,600 |
1 |
11.0 |
25.0 |
95 |
| WTY1-1600-150 |
1.5 |
16.4 |
40.0 |
143 |
| WTY1-1600-175 |
1.75 |
19.0 |
41.0 |
167 |
| WTY1-1600-200 |
2 |
22.0 |
50.0 |
191 |
| WTY1-1600-250 |
2.5 |
27.7 |
62.5 |
239 |
