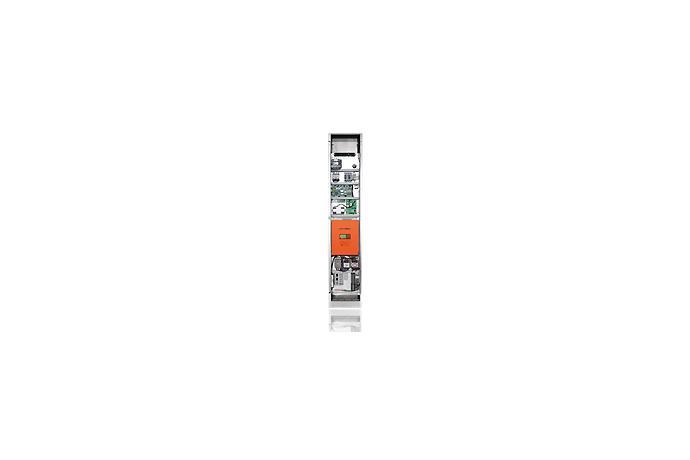

SICON-4000ZiMRL 시스템의 제어 마이콤 보드는 32 Bit 고속 DSP를 사용한 것으로 다양한 엘리베이터 제어기능을 내장하고 있는 최첨단 엘리베이터 제어 장치 입니다. 이 고속 DSP를 채택함으로서 각종모니터링기능, 고장검출기록기능 등의 다양한 기능들이 추가되어 편리합니다.
기본사양
- 기계실없는 엘리베이터에 적용
- 정지층수 : 64 층
- 속도 : 240 m/min
- 그룹 : 8-Car
- 용량 : 5.5/7.5/11/15/22/30/37/45/55 kW
- 전원 : 3상 380V
- 주파수 : 50/60Hz
- 구동방식 : 로프타입 (Inverter)
- 속도 검출방식 : Sincos Encoder, Encoder (8192 Pulse) 적용 가능
- Sensorless Anti-Rollback 기능 / Creepless 운전 / 리젠 적용 가능
제품특징
최대 64 층까지 지원됨 (고층)
- Indicator 마이컴 버전 변경시 최대 64층까지 가능함
최고속도 240 m/min 까지 지원됨 (고속)
- 말레이시아 ING 빌딩 현장, 인도 Marathon 빌딩에 적용됨.
400V, 55kW 까지 지원됨 (대용량)
- 37kW / 45kW / 55kW (400V급)
주 제어 마이콤 32 bit 고속 DSP 사용
- 더욱 풍부해진 기능 (각종모니터링기능 / 고장검출기록기능 / 등)
동기모터 사용시 A/B상 엔코더 신호만으로 구동 가능
- A/B상엔코더 신호만으로 동기모터 자극 추정 알고리즘 내장
Operator 가 2가지 종류가 있어 고객 요구에 맞게 사용
- Main PCB 에서 포터로 고정된 형태 (LCD + Key 9개)
- OPP-4000 을 사용하는 형태
감속거리 자동 검출 기능 내장 (PPM Calibration 기능)
- 현장 설치가 편리함
- 파라메터 변경후 수동으로 감속거리 조정하는 번거로움 없어짐
군관리 CAN 통신 적용
- 통신 속도 및 안정도 향상
- 최대 8-Car 지원
2-Car 병렬 운전 설정 전용 파라메터 내장
- 건물의 운행조건에 따라 고객이 설정할 수 있음
- CAN 통신 사용으로 통신 속도 및 안정도 향상
안전라인 지락 검출 기능 내장
