삼익유공압(주)
1/1

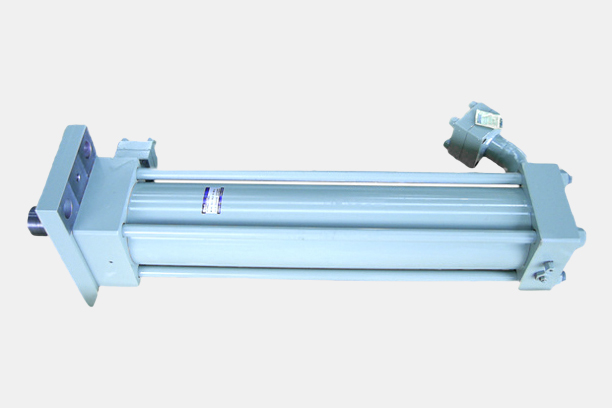

다단실린더
모델명
시리즈
다단실린더
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

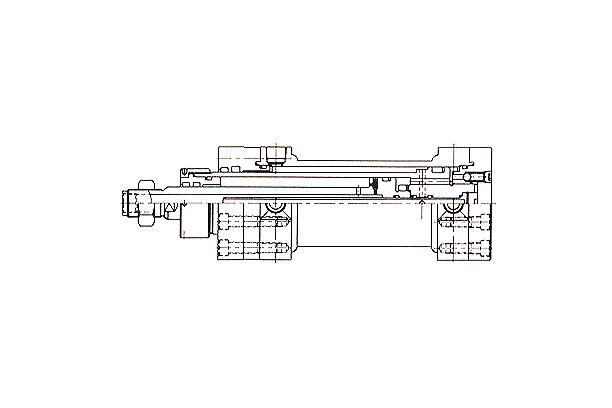

구조 및 형식 / STRUCTURE & SHAPE
축 방향으로 좁은 공간에서 긴 스트로크가 요구되는 장소에 설치, 사용 할 수 있고 간단한 구조로 설계되어 있으며, 지지부품은 용접구조로 설계되어 있고 포트의 위치는 어느곳이나 가능하므로 사전에 지지형식과 포트 위치에 대하여 협의를 하여야 한다.
선택 및 특수사양 / OPTION & SPECIFICATION
- 특수재질 또는 특수용도 패킹
- 고속 또는 저속작동 실린더
- 특수형상의 롯드끝단 형상
- 다단등속도 실린더
- 다단복동실린더(다기능도 가능함)
기본사양 / STANDARD SPECIFICATION
| 실린더 내경 / Cylinder bore | Ø200mm까지 (바깥튜브 내경기준) |
| 사용압력 / Working pressure | 70 kgf/㎠ / 140 kgf/㎠ |
| 사용온도범위/ the range of working temperature | -10°c ~+ 80°c |
| 피스톤 속도 / Piston speed | 10mm/sec ~ 500mm/sec |
| 적용작동유/ working fluid | General Mineral Oil / 일반광물성 작동유 |
| 스트로크 한계 / Stroke limitation | 구조에 따라 결정 |
특징 / FEATURES
이 실린더는 유압용 엘레베이터, 화물승강기용 및 산업기계용 다단실린더로써 작동방법과 사용조건에 따라 다양한 방법으로 제작이 가능한 주문형 다단실린더이다.
지지형식 / MOUNTING TYPE
