리이드스위치 부착형실린더
모델명
시리즈
리이드스위치 부착형실린더
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

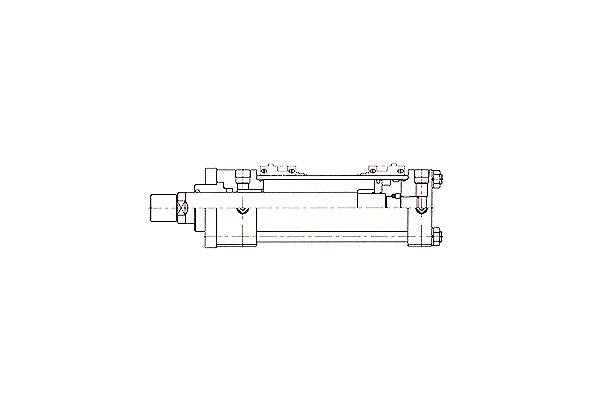

구조 및 형식 / STRUCTURE & SHAPE
실린더 튜브의 재질을 스테인레스로 하고 피스톤의 재질은 청동합금(BC)계열로 사용하였으며 피스톤 패킹은 조합씰을 사용하고, 피스톤에 자석을 삽입하여, 타이로드에 부착된 스위치의 검출로 스트로크를 간단하게 조정할 수 있게 제작되었으며, 양쪽 카바는 사각형으로 되어 있고, 타이로드로써 고정하는 구조이다.
선택 및 특수사양 / OPTION & SPECIFICATION
- 스트로크 2,000mm이상 (단, 좌굴강도 이하)
- 쿠션장치
- 특수재질 또는 특수용도 패킹
- 벨로우즈
- 고속 또는 저속작동 실린더
- 롯드 앤드
기본사양 / STANDARD SPECIFICATION
| 실린더 내경 / Cylinder bore | Ø40mm to Ø100mm |
| 사용압력 / Working pressure | 70 kgf/㎠ / 140 kgf/㎠ |
| 사용온도범위/ the range of working temperature | -10°c ~+ 80°c |
| 피스톤 속도 / Piston speed | 10mm/sec ~ 500mm/sec |
| 적용작동유/ working fluid | General Mineral Oil / 일반광물성 작동유 |
| 스트로크 한계 / Stroke limitation | 2,000mm |
| 센서스위치 /Sensor swith | AC100V&220V/DC12V&24V |
| 센서수량 / Quantity of sensor | 2pcs |
특징 / FEATRUE
이 실린더는 튜브 외면에서 리이드 스위치를 부착한 위치 검출용 실린더로써 감도가 뛰어나고 스위치 선택폭이 넓은 일반산업기계용 실린더이다.
지지형식 / MOUNTING TYPE
