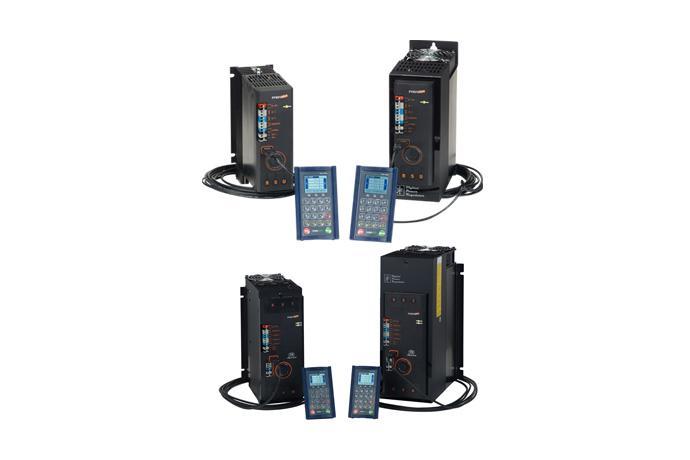

SES/TES 전력조정기

모델명

시리즈

전력조정기


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

제조사/판매자에게 문의 바랍니다.


031-831-8310

제품 상세 설명

 - 모든 제어 일체형 전력조정기로서 고객이 원하는 제어방식을 선택할 수 있도록 하여 어떤 부하조건이나 현장조건에도 알맞은 제어가 가능하도록 설계 하였습니다.

- 특히 TES는 단상3대 또는 3상 1대로 사용 가능하도록 설계하여 공간 활용성을 극대화 할 수 있도록 설계 하였습니다. (주문 시 선택)

- PSD(PARA SMART DISPLAY)나 통신을 이용하여 모든 파라미터 설정 및 알람 설정이 가능하도록 설계 되었고, PSD 1대로 여러 대의 파라미터 및 알람 설정이 가능하도록 설계하여 경제성을 제고시켰습니다.

(주)파라이엔티 SES/TES Type  4





특장점

통합제어 방식

- 모든 제어방식(제로크로싱/ 위상각 제어/전류피드백/전압피드백/전력피드백)을 고객이 선택하여 사용할 수 있도록 설계하였습니다.

- 다양한 부하의 종류에 알맞은 제어방식을 고객이 직접 선택할 수 있도록 설계하였습니다.


강력한 통신기능

- RS-485통신이 기본 장착되어 있고 통신기능을 이용하여 READ / WRITE 기능이 모두 가능합니다.

- 최대 128대의 전력조정기를 통신으로 연결 운용이 가능합니다.

- MODBUS(RTU) 프로토콜을 사용하며, 최대 115,200bps의 빠른 속도로 통신이 가능합니다.


스마트 부분부하단선 기능 기본 탑재

- 간단한 스위치 동작에 의한 오토튜닝으로 부분부하단선 감지 기능을 쉽게 할 수 있도록 설계하였습니다.

- 부분부하단선 검출은 한 대의 전력조정기에 여러 개의 병렬 부하 연결 시, 부분적인 부하의 단선을 검출해 내는 기능입니다.

- 이러한 스마트 오토튜닝을 통한 부분부하단선 감지는 부하 특성 패턴을 획득하여 정확한 부분부한 단선 검출을 실현 하였습니다.


알람 히스토리 보관 기능

- 최근 6개까지의 알람 히스토리를 보관하고 있어, 고객이 알람의 종류를 쉽게 확인할 수 있도록 하였습니다.

- 알람 동작에 의해 메인 전원이 차단 또는 PCB 전원이 차단 되더라도 알람의 종류를 보관하고 있어 제품의 유지.보수의 편의성을 증가시켰습니다.


PSD를 통한 파라미터 설정 및 편의성 제고

- 모든 파라미터 및 알람설정을 RS-485 통신을 통해서 설정하거나 또는 PSD를 사용하여 설정할 수 있습니다.

- 고객이 파라미터 및 알람을 설정함으로써 현장상황에 최적화된 제품을 사용하실 수 있도록 인터페이스를 강화하였습니다.

- 동일용량 및 동일조건하에서 여러 대의 제품을 사용하실 경우, 한 대의 제품에 대해 PSD로 모든 파라미터 및 알람을 설정하여 이를 다른 제품에 똑같이 설정할 수 있도록 COPY & PASTE 기능을 첨가하여 고객의 편의성을 한층 배가 시켰습니다.

또한, 여러 대의 제품을 사용하더라도 한대의 PSD로 원하는 제품의 파라미터 값과 알람을 디스플레이 할 수 있습니다.(파라미터 값과 알람 메시지를 알고 싶은 제품에 PSD를 연결하며 연결된 제품의 상태가 디스플레이 됩니다.





주문형식



① 모델명SES : 단상 , TES : 삼상
② 정격전압1 : 110V / 2 : 220V / 3 : 380V / 4 : 440V
③ 정격전류단상 : 25A ~ 130A 삼상 : 25A ~ 200A
④ 제어방식주1)PA : 일반 위상각제어 / PI – 전류피드백 / PV – 전압피드백 / PW – 전력피드백 / ZC – 제로크로싱 제어
※ 공장출하 시의 제어방식을 고객이 지정하는 것으로 향후 고객이 제어방식을 변경할 수 있음.
⑤ 제어입력I : 4~20mA, V : 0~10V
⑥ 냉각팬 부착DCFN : DC 팬 부착(팬 고장 시 알람발생)
ACFN : AC 팬 부착(팬 고장 시 알람이 발생하지 않음) 별도의 AC 220V 공급 필요
SES : 70A 이상은 DCFN 기본장착
TES : 모든 제품에 DCFN 부착되어 있음
⑦ 결선방식주2)TES의 경우 1P3L : 단상 3대로 사용 3P3L : 3상1대로 사용
SES 제품에는 결선방식을 사용하지 않음
⑧ PSD 사용여부PSD : 분리형 디스플레이 포함(옵션)
NONE : PSD 사용하지 않음

주1) 제어방식은 공장출하 시의 Default 값을 지정하는 것으로 고객이 제어방식을 변경할 수 있음
주2) 결선방식은 TES 모델에만 적용이 되며, 공장 출하 시 정해진 결선방식은 고객이 변경할 수 없습니다.





사양

모델명SESTES
사용전압110V / 220V / 380V / 440V110V / 220V / 380V / 440V
허용전압 변동범위정격전압의 ±10%정격전압의 ±10%
정격전류25A ~ 130A25A ~ 200A
정격 주파수50/60Hz (자동선택)50/60Hz (자동선택)
최소부하전류1A1A
출력범위0~98%0~98%
제어전원DC 24VDC 24V
소비전력MAX 9W(팬 소비전력 별도)MAX 9W, 15W(팬 포함 시)
제어입력 신호4~20mA (0~10V 주문 시 선택)4~20mA (0~10V 주문 시 선택)
출력 접점N.C. 2CH (IC ≤ 1A) N.O.로 변경가능N.C. 3CH (IC ≤ 1A) N.O.로 변경가능
제어 방법위상각(일반 위상각, 전류피드백, 전압피드백, 전력피드백) 제로크로싱 제어 방식 혼용위상각(일반 위상각, 전류피드백, 전압피드백, 전력피드백) 제로크로싱 제어 방식 혼용
냉각방식55A 이하 자연공냉 / 70A 이상 강제공냉(냉각 팬 기본장착)강제공냉
알람기능과전류, 휴즈단선, 부하단선, 방열판 과열(60℃/80℃), SCR 소자소손, 메인전원 차단(알람출력 없이 LED로 표시), FAN고장알람,부분부하단선 알람과전류, 휴즈단선, 부하단선, 방열판 과열(60℃/80℃), SCR 소자소손, 메인전원 차단(알람출력 없이 LED로 표시), FAN고장알람,부분부하단선 알람, 부하불평형 알람
동작 보증 온도(환경온도)0 ~ 40℃0 ~ 40℃
사용습도 범위40% ~ 85% RH (결로가 없을 것)40% ~ 85% RH (결로가 없을 것)
디스플레이3색 LED 1개 / PSD 옵션3색 LED 1개 / PSD 옵션
중량(Net WT)25A~55A : 1.5Kgs / 70A~130A : 2.6Kgs25A~55A : 4.3Kgs / 70A~200A : 9.0Kgs
통신RS-485 2Wire 반이중 방식
최대접속가능 대수 128대, 프로토콜 Modbus-RTU
RS-485 2Wire 반이중 방식
최대접속가능 대수 128대, 프로토콜 Modbus-RTU
