(주)파라이엔티

(주)파라이엔티

SMART 전력조정기

모델명

시리즈

전력조정기


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

대한민국


031-831-8310

제품 상세 설명

- SMART 디지털 전력조정기는 2000년 설립 후 (주)파라이엔티의 모든 전력조정기의 기술이 총 집약된 차세대 전력조정기 입니다.

- SMART 디지털 전력조정기는 전력분산제어 기능을 통해 역율을 개선시키고 피크 전력을 낮춰 전력효율의 극대화를 이룰 수 있습니다.

- SMART 디지털 전력조정기는 직관적이고 편리한 인터페이스로 고객의 다양한 요구사항에 대응할 수 있도록 설계되어 있습니다.

(주)파라이엔티 SMART Type  4





특장점


SMART MPD (Max Power Distribution, 최대전력분산제어) 기능

1) 역률개선 효과

- 최대전력 분산제어는 다수의 전력조정기를 제로크로싱으로 제어 시 각 전력조정기 간의 전력분배로 메인 수전의 전력을 평활하는 기능입니다.




일반 제로크로싱 제어방식과 전력분산 제어 시 메인 수전의 파형은 다음의 그림과 같이 나타낼 수 있습니다.




SMART PLF (Partial Load Failure, 부분부하단선 감지) 기능
(특허 제10-1405243호 부분부하단선 검출기를 구비한 전력조정기 및 이의 부분부하단선 검출 방법

- 한 대의 전력조정기에 여러 개의 병렬 부하 연결 시, 부분적인 부하의 단선을 검출해 내는 기능

- 스마트 전력 조정기는 오토튜닝을 통해 부하 특성 패턴을 획득하여 정확한 부분부한 단선 검출을 실현 하였습니다.

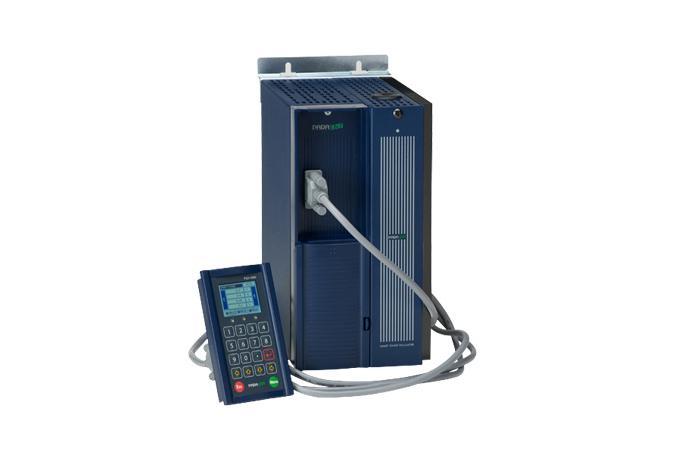

SMART DISPLAY (PARA SMART DISPLAY )

- 컬러 LCD와 18KEYPAD 적용으로 사용자 인터페이스 개선

- 전력조정기의 자가진단 기능탑재, 테스트 모드실행 및 쉬운 파라미터 설정을 통해 고객의 편의성 제고

- 또한, PSD (PARA SMART DISPLAY)가 본체와 분리 판넬 외부에 장착이 가능하여 시인성 확보













- 전압/전류/전력/저항(온도:선택시)을 표시하고 각 상의 파라메터를 순환함으로써 사용자의 편의성을 제고

- 입력 및 출력량을 그래프로 나타냄으로써 현시성을 증가 시킴.

- 설정 유니트의 탈.부착이 가능하며, 유니트를 탈착하여 패널의 전면부에 설치 시, 전류계 및 전압계를 별도로 부착하지 않아도 되는 장점이 있음.





SMART COMBINATION

비용 및 공간 절약을 위해 하나의 몸체에 최대 단상 3대의 전력조정기를 탑재하여 각각의 입력신호에 따라 제어가 되며 모든 히터결선에 사용 할 수 있도록 설계.


  • 단상 1대 사용 시


  • 단상 2대 사용 시
  • 두상을 제어하여 단상 히터1개 사용 시
  • 삼상 2LEG 사용 시(제로크로싱만 사용가능)
  • 안정성 향상
  • 경제성 향상


  • 단상 3대 사용 시
  • 삼상 4선식 사용 시
  • 삼상 3LEG 사용 시(스타 및 델타 결선)
  • OPEN DELTA 결선 시
  • 입력신호 각각 입수 또는 1개의 입력신호로 3대 제어 가능


SMART COMBINATION

- 각각의 알람을 사용자의 선택에 따라 3개의 릴레이 중 택일하여 신호 발생

- 알람 발생 시, 출력을 차단여부 고객이 선택

- 팬의 수명연장을 위해 고객이 지정하는 방열판의 온도에 따라 팬 구동

- 방열판 과열 방지를 위해 고객이 원하는 온도에서 경고 및 알람 발생 지정

- 알람의 종류

① 과전류 ② 휴즈 단선 ③ 히터 단선 ④ 방열판 과열 ⑤ SCR 소자소손 ⑥ U.L ⑦ 메인전원 차단 알람 ⑧ FAN고장 알람 ⑨ 주파수Noise 알람 ⑩ PLF(부분부하단선 알람)


SMART CPU

- 강력한 32Bit CPU(12Bit ADC)를 탑재하여 연산 및 반응속도를 높이고 최상의 제어 성능유지


SMART 자가진단 기능

- 기기에 전원 및 부하가 연결된 상태에서 현재 설정된 각종 파라미터 값과 알람 및 신호선 결선상태를 확인할 수 있는 기능 탑재


SMART 테스트 기능

- 실부하로 테스트하기 어려운 경우, 작은 용량의 부하를 결선하여 사용자가 임의로 출력을 내보내면서 기기의 출력상태를 점검할 수 있는 테스트 기능 탑재


SMART 통신기능

- 통신방식 : RS-485 2 WIRE 반이중방식

- 통신속도 : 4800, 9600, 19200, 38400, 57600, 최대 115200bps

- 최대 접속가능 대수 : 32대

- 프로토콜 : Modbus-RTU Protocol

- 통신을 통한 READ & WRITE 기능 실행

- USER INTERFACE 제공





주문형식



모델명① 제어방식② 결선방식③ 옵션
SMC
(Smart Main Controller)
  • PA : 위상각제어(P.A-N)
  • PI : 전류피드백(P.A-I)
  • PV : 전압피드백(P.A-V)
  • PW : 전력피드백(P.A-W)
  • ZC : 제로크로싱 제어(ZCS)
  • PZ : 혼합제어(PZM)
  • ※ 사용자의 요청이 없을 경우
    PA(위상각 제어)가 DEFAULT 값임
  • 1P1L
  • 1P2L
  • 1P3L
  • 2P2L
  • 3P2L
  • 3P3L
  • 3P4L
  • 3P6L
C : 통신
S : PSD 분리형
(D-SUB 케이블 5M)
MPD : 최대전력분산기능
PSD2 : PSD-2000
1R : 전송출력 (1채널)
3R : 전송출력 (3채널)




모델명① 정격전압② 정격전류
PM(Power Module)
  • 1 : 110V
  • 2 : 220V
  • 3 : 380V
  • 4 : 440V
※ 상기 정격전압 외 주문자 사양은 당사로 문의 바랍니다.
(110V 이하 또는 690V 등)
  • 10A ~ 2500A




PSD-2000: 와이드 디스플레이 LOOK WIDER: PSD-2000






사양

사용전압110V / 220V / 380V / 440V (최소 50V, 최대 500V)
허용전압 변동범위정격전압의 ±10%
정격전류10A ~ 2500A
정격 주파수50/60Hz (자동선택)
최소부하전류1A
출력범위위상각 제어, 제로크로싱 제어 : 0~99.8 %
제어전원DC 24V
소비전력Max. 15W (FAN 전원별도)
제어입력 신호4~20mA 3CH / 0~5V, 1~5V, 0~10V, 10K VOL (선택) 1CH
입력 접점Switch Input 3CH
출력 접점Relay Out 6CH (Alarm 3CH, Fan Control 3CH)
제어 방법위상각(일반 위상각, 전류피드백, 전압피드백, 전력피드백), 제로크로싱(MPD 옵션사양), PZ 혼합모드
내전압AC3KV (Step 1Min.)
절연저항10MΩ 이상
냉각방식55A 이하 자연공냉 / 70A 이상 강제공냉(냉각 팬 기본장착)
알람기능과전류, 휴즈단선, 부하단선, 방열판 과열, SCR 소자소손, 부하불평형, 메인전원 차단 알람, FAN고장알람, 주파수 NOISE 알람, 부분부하단선 알람
동작 보증 온도(환경온도)0 ~ 40℃
사용습도 범위30% ~ 90% RH (결로가 없을 것)
SMC32Bit CPU 적용 (12Bit ADC)
PM출력전압 / 전류 RMS 측정
PSDColor LCD 및 18Key Pad 적용 (본체와 분리가능)
통신RS-485 3Wire 반이중 방식, 최대 115,200bps, 최대접속가능 대수 SMC 기준 32대, 프로토콜 Modubus-RTU
