| Spec |

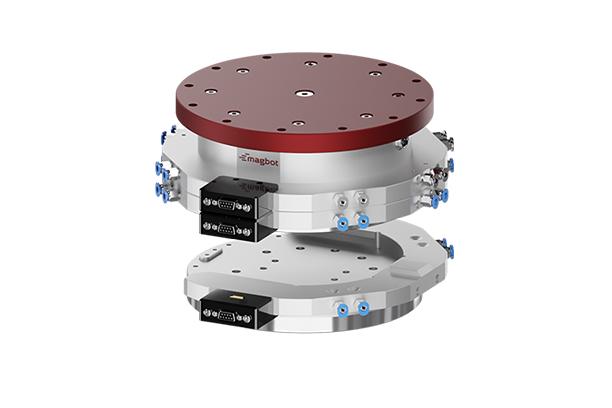

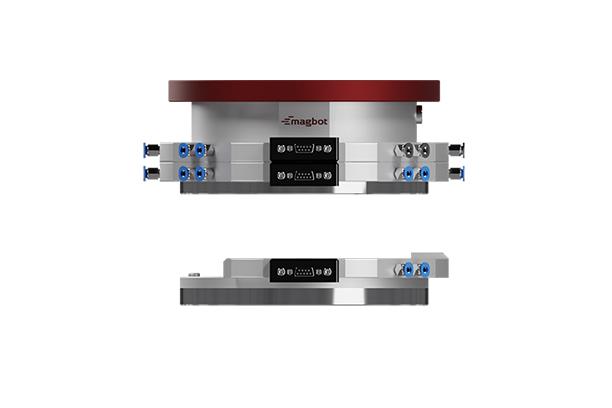

TCK250 |
| 가반하중(페이로드) |
250kg [2,450N·m,551.16lbs] |
| 위치재현도 |
±0.05mm |
| 크기 |
마스터TC(로봇사이드) |
Ø315 x 115mm [ 12.4in x 4.53in ] |
| 툴 플레이트(툴사이드 TC) |
SD: Ø315 x 44.8mm[ 12.4in x 1.77in ]
VD: Ø315 x 31.8mm[ 12.4in x 1.17in ] |
| 툴 체인저(결합 시) |
SD: Ø290 x 137mm[ 11.42in x 5.4in ]
VD: Ø290 x 110mm[ 11.42in x 4.33in ] |
| 제품 중량 |
마스터TC(로봇사이드) |
25.3kg [55.78lbs] |
| 툴 플레이트(툴사이드 TC) |
SD: 6.7kg [14.77lbs]
VD: 6.1kg [13.45lbs] |
| 툴 체인저(결합 시) |
SD: 32kg [70.55lbs]
VD: 31.4kg [69.22lbs] |
| 결합방식 |
스위칭 마그네틱 기술 |
| 허용온도·습도 |
-20˚C~80˚C [-4˚F~176˚F] |
| 0~95%(결로 없음) |
| IP 등급(방수 및 방진) |
IP57 |
| 악세사리 |
포고핀(8pin)모듈 |
2A X 9EA(전기모듈) |
| 공압모듈 |
7Bar(1/8 x SD Type : 2EA / VD Type : 3EA ) |
| 마그네틱 그리퍼 이송 하중 |
250kg[551.16lbs] 이하 |
| 마그네틱 그리퍼 이송 적정 두께 |
0.5T 이상 |
| 마그네틱 그리퍼 이송 적정 소재 |
강자성체 |
| Grip / Release Duration |
Grip: 200ms, Release: 200ms |
| 전기사양 |
36V 5A |
