▶ 특징
- 소량, 중량 운반하기 쉽다.
- 소음과 진동이 적다.
- 빠른 배기와 큰 흡입능력이 있다.
▶ 용도
냉매충전용, 진공추출용, 표면 코팅용, 냉동건조용, 레이져산업용, 저온건조용, 진공오븐용, 분광계, 전자현미경
▶ 기술사양
DESCRIPTION | UNIT | WRV-85 | WRV-140 | |
PUMPING SPEED | 1/min | 85 | 140 | |
ULTIMATE PRESSURE | GB.CLOSSED | Torr(Pa) | 1 x 10-3(1.33 x 10-1) | 1 x 10-3(1.33 x 10) |
GB.OPEN | 1 x 10-2(1.33) | 1 x 10-2(1.33) | ||
POWER INPUT | VOLTS | AC 100,200.1ø | AC 100,200.1ø | |
FULL LOAD POWER | Kw | 0.3 | 0.4 | |
MOTOR SPEED | R.P.M | 1700 | 1700 | |
OIL CAPACITY | cc | 600 | 600 | |
WEIGHT | KG | 15 | 16 | |
INTAKE PORT |
| 2@PF-3/8. PF-1/4 | 2@PF-3/8. PF-1/4 | |
AMBIENT OPERATION TEMP.RANGE | ℃ | 7 - 40 | 7 - 40 | |
OVERALL DIMENSIONS | mm | 160(W)x377(L)x296(H) | 160(W)x377(L)x296(H) | |
- 부식에 대한 내성이 강하다.
- 부품을 부식 및 오염에 견딜 수 있는 재질선택
- 회전력을 낮추어 마찰력을 감소시켰다.
- 불활성 개스를 투입하여 펌프내부를 세척할 수 있다.
- 부품교환등 유지 보수가 쉽다.
▶ 기술사양

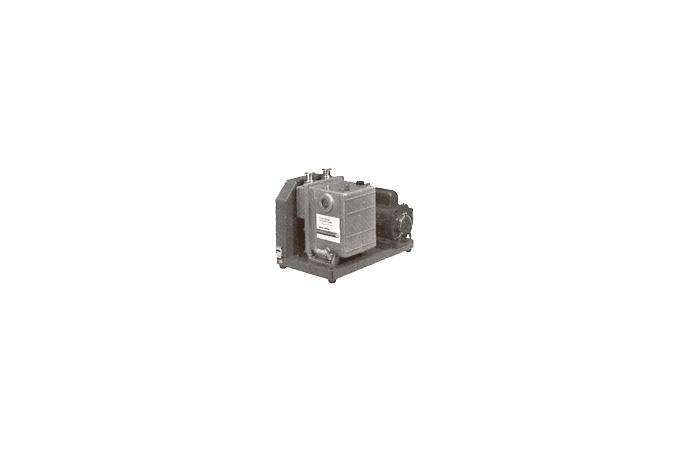

Welch model | 1400N | 1402N | 1376N | 1374N |
Free Air Displacement |
|
|
|
|
CFM | 0.9 | 5.6 | 10.6 | 23 |
L/min | 25 | 160 | 300 | 650 |
Ultimate Pressure (Torr) | 1 x 10-4 | 1 x 10-4 | 1 x 10-4 | 1 x 10-4 |
Gas Ballast | Yes | Yes | Yes | Yes |
Pump RPM | 580 | 525 | 525 | 510 |
Motor Horsepower | 1/3 | 1/2 | 1 | 1-1/2 |
Oil Capacity,qt.(liters) | 0.62(0.59) | 2.25(2.1) | 2.5(2.37) | 1.25(1.2) |
Tubing Needed,I.D. in. | 7/16 | 13/16 | 13/16 | 1-5/8 |
ISO Exhaust & Intake Flange | NW 16 | NW 25 | NW 25 | NW 40 |
Dimessions L x W x H in.(cm) | 17.8x9x12.6 (45.2x22.9x32) | 19.3x14.1x15.4 (49x35.3x39.1) | 19.3x12.3x15.6 (49x31.2x39.6) | 26x13.7x18.8 (66x34.8x47.6) |
Weight, lbs (kg) | 58(26) | 112(51) | 156(71) | 220(100) |
Ship Weight, lbs (kg) | 68(31) | 128(58) | 177(81) | 231(105) |
Shipping Carton Dimensions L x W x H in. (cm) | 20.6x13.8x14.4 (52.3x35x36.5) | 22.6x15x18.3 (57.5x38x46.5) | 23.4x17.7x18.9 (59.5x45x48) | 27.8x16.2x20.9 (70.6x41.2x53) |
구 분 | MD4 | MD4C | MD8 | MD8C | ||
배기속도 | L/min | 50Hz | 50 | 40 | 100 | 80 |
60Hz | 60 | 50 | 120 | 96 | ||
도달압력 | Pa | 260 | 260 | 260 | 260 | |
모 터 |
| Single Phase, 100V, 200W, 4poles, capcitor run | Single Phase, 100V, 390W, 4poles, capcitor run | |||
전부하전류 | A | 3.2 / 3.6 | 6.8 / 5.9 | |||
회 전 수 | r.p.m | 1,500 / 1,800 | 1,500 / 1,800 | |||
흡 기 관 | mm | KF-16(NW-16) | O.D.ø11xI.D.ø6 | KF-25(NW-25) | ||
배 기 관 |
| with silencer | O.D.ø11xI.D.ø6 | with silencer | O.D.ø11xI.D.ø6 | |
질 량 | kg | 15 | 16 | 25 | 25 | |
온도범위 | ℃ | 7 ∼ 40 | ||||
크 기 | mm | 315x235x188 | 315x241x185 | 240x470x300 | 240x470x300 | |
항 목 | Unit | GCD-200XA | GCD-050XA | GCD-135XA | ||||
50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | |||
배기속도 | L/min | 200 | 240 | 50 | 60 | 135 | 162 | |
도달 압력 | G.V Closed | Pa | 6.7 x 10-2 | 6.7 x 10-2 | 6.7 x 10-2 | |||
G.V Open | 6.7 | 6.7 | 6.7 | |||||
모 터 |
| Three phase, 200V, 750W, 4poles | Single phase, 100V, 200W, 4poles, split phase starting | Single phase, 100V, 400W, 4 poles, capacitor starting | ||||
전부하전류 | A | 3.8 | 3.3 | 5.6 | 4.8 | 8.8 | 7.8 | |
회 전 수 | R.P.M | 1,420 | 1,700 | 1,440 | 1,730 | 1,420 | 1,710 | |
유 량 | mL | 1,100 | 650 | 1,000 | ||||
사 용 유 |
| SO-M | SO-M | SO-M | ||||
질 량 | kg | 28.4 | 15 | 27.8 | ||||
흡 기 관 | mm | KF-25(NW-25) | KF-25(NW-25) | KF-25(NW-25) | ||||
온도범위 | ℃ | 7 ∼ 40 | 7 ∼ 40 | 7 ∼ 40 | ||||
크 기 | mm | 213 x 529 x 250.5 | 157 x 440 x 232 | 182 x 518.5 x 250.5 | ||||
