| Model | A | B | C | D | E | F | G | H |
| WSVP 9018 | 488 | 285 | 342 | 450 | 200 | Ø180 | Ø32 | Ø13 |
| WSVP 9030 | 545 | 310 | 365 | 515 | 275 | Ø180 | Ø32 | Ø13 |
| WSVP 9060 | 610 | 350 | 424 | 580 | 310 | Ø219 | Ø46 | Ø13 |

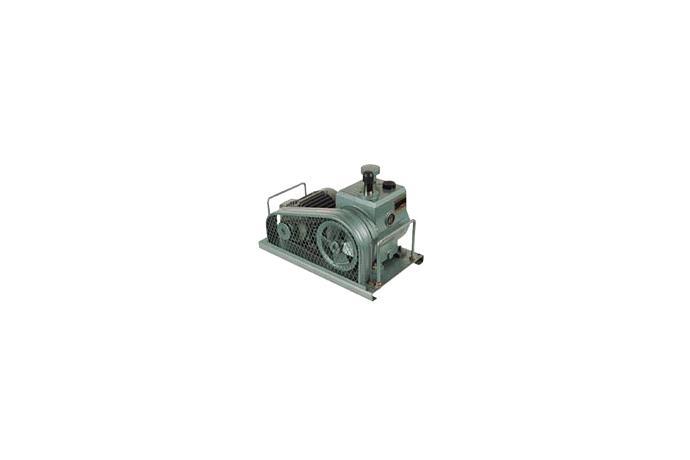

| Model NO. | WSVP 9018 | WSVP 9030 | WSVP 9060 | |
| Displacement speed | 60 | 180 | 300 | 600 |
| Ultimare pressure | With gasballast | 1 ×10-2 | 1 ×10-2 | 1 ×10-2 |
| Without gasballast | 5 ×10-4 | 5 ×10-4 | 5 ×10-4 | |
| Inlet port(mm) | ø32 | ø32 | ø46 | |
| Outlet Port | PF1 | PF11/4 | PF11/2 | |
| Power requirements (㎾) | 0.4 | 0.75 | 0.75 | |
| Rotational speed (R.P.M) | 600 | 600 | 600 | |
| Oil capacity (ℓ) | 1.8 | 2.2 | 4 | |
| Weight (including motor) (㎏) | 32(50) | 35(60) | 51(80) | |
| Model | A | B | C | D | E | F | G | H |
| WSVP 9018 | 488 | 285 | 342 | 450 | 200 | Ø180 | Ø32 | Ø13 |
| WSVP 9030 | 545 | 310 | 365 | 515 | 275 | Ø180 | Ø32 | Ø13 |
| WSVP 9060 | 610 | 350 | 424 | 580 | 310 | Ø219 | Ø46 | Ø13 |
Model NO. | WSSR-1.5K | WSSR-2.5K | WSSR-4.5K | WSSR-7.5K | WSSR-15K |
Displacement speed (ℓ/min) | 1,500 | 2,500 | 4,500 | 7,500 | 15,000 |
Ultimare pressure | 5×10-3 | 5×10-3 | 5×10-3 | 5×10-3 | 5×10-3 |
Inlet port(mm) | VG50 | VG80 | VG80 | VG100 | VG150 |
Outlet Port | VF50 | VF65 | VF80 | VF100 | VF125 |
Power requirements (㎾) | 2.2 | 3.7 | 7.5 | 11 | 22 |
Rotational speed (R.P.M) | 400 | 440 | 420 | 380 | 370 |
Oil capacity (ℓ) | 5 | 6 | 10 | 20 | 55 |
Weight (including motor) (㎏) | 265(297) | 342(380) | 444(518) | 742(849) | 900(1,120) |
외형도 D20A, D35A
Model | DN | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
D20A | 25KF | 151 | 201 | 275 | 226 | 251 | 276 | 146 | 176 | 80.5 | 136.5 | 59.5 | 320 | 509 | 520 |
D35A | 25KF | 151 | 201 | 275 | 226 | 251 | 276 | 146 | 176 | 109 | 137 | 121.5 | 320 | 571 | 582 |
외형도 D20A,D35A
Model | A | B | C | D | E | F | G | H | I | J | K | L | M |
D55A | 162 | 108 | 13 | 415 | 391 | 403 | 220 | 280 | 120 | 180 | 25 | 540 | 732 |
D85A | 162 | 108 | 13 | 415 | 391 | 403 | 220 | 280 | 120 | 260 | 25 | 620 | 812 |
Model NO. | unit | D20A | D35A | D55A | D85A | |
Displacement speed (ℓ/min) | ㎥/h | 22.7 | 35.9 | 58.1 | 89.9 | |
ℓ/min | 380 | 600 | 970 | 1500 | ||
Ultimare pressure | without | torr | 5×10-4 | 5×10-4 | 5×10-4 | 5×10-4 |
with | torr | 5×10-3 | 5×10-3 | 5×10-3 | 5×10-3 | |
Motor Power | Kw | 0.75 | 0.75 | 2.2 | 2.2 | |
Oil Filing (min/max) | ℓ | 0.6/1.2 | 0.7/1.4 | 3.5 | 4.5 | |
Rotational Speed of Pump | R.P.M | 1,750 | 1,750 | 1,750 | 1,750 | |
Intake port | DN | 25KF | 25KF | VG50 | VG50 | |
Exhaust Port | DN | 25KF | 25KF | VG40 | VG40 | |
Weight | Kg | 32 | 36 | 107 | 120 | |
외형도 Models : TRP-4, TRP-7, TRP-12, TRP-18, TRP-24, TRP-35
| MODEL | A | B | C | D | E | F | G | H | I | J | K | L | M |
| TRP-4 | 450 | 165 | 245 | 240 | 120 | 146 | 93 | 110 | 50 | 37 | 28 | 258 | Ø9 |
| TRP-7 | 480 | 165 | 245 | 240 | 120 | 146 | 93 | 140 | 50 | 37 | 28 | 258 | Ø9 |
| TRP-12 | 480 | 165 | 245 | 240 | 120 | 146 | 93 | 140 | 50 | 37 | 28 | 258 | Ø9 |
| TRP-18 | 548 | 205 | 282 | 310 | 140 | 180 | 149.5 | 162 | 70 | 52.5 | 34 | 295 | Ø12 |
| TRP-24 | 548 | 205 | 282 | 310 | 140 | 180 | 149.5 | 162 | 70 | 52.5 | 34 | 295 | Ø12 |
| TRP-35 | 578 | 205 | 282 | 310 | 140 | 180 | 149.5 | 187 | 75 | 52.5 | 34 | 295 | Ø12 |
외형도 TRP-40, TRP-55, TRP-70
MODEL | A | B | C | D | E | F | G | H | I | J | K | L | M |
TRP-40 | 680 | 250 | 338 | 550 | 165 | 215 | 300 | 215 | 103 | 45 | 30 | 315 | Ø14 |
TRP-55 | 680 | 250 | 338 | 550 | 165 | 215 | 300 | 215 | 103 | 45 | 30 | 315 | Ø14 |
TRP-70 | 809 | 250 | 338 | 600 | 165 | 215 | 353 | 275 | 103 | 45 | 30 | 315 | Ø14 |
| TECHNICAL DATA | UNIT | TRP-4 | TRP-7 | TRP-12 | |
| Displacement Speed | 60Hz | ℓ/min | 70 | 120 | 200 |
| 50Hz | ℓ/min | 60 | 100 | 170 | |
| Ultimate Pressure | Gas ballast C | Torr | 5×10-4 | 5×10-4 | 5×10-4 |
| Gas ballast I | Torr | 5×10-3 | 5×10-3 | 5×10-3 | |
| Gas ballast II | Torr | 5×10-2 | 5×10-2 | 5×10-2 | |
| Water vapour tolerance | Torr | 40 | 40 | 40 | |
| Oil Filing | ℓ | 1 | 1.3 | 1.1 | |
| Inlet port | DN | 25KF | 25KF | 25KF | |
| Outlet port | DN | 25KF | 25KF | 25KF | |
| Moter power(1-Ph./3-Ph.) | Kw | 0.2/0.2 | 0.4/0.4 | 0.4/0.4 | |
| Rotational speed of pump | 50Hz | R.P.M | 1750 | 1750 | 1750 |
| 60Hz | R.P.M | 1450 | 1450 | 1450 | |
| Noise level(without gas ballast) | dB | 50 | 50 | 50 | |
| Weight(3 Phase motor) | Kg | 21 | 22.5 | 24 | |
| TECHNICAL DATA | UNIT | TRP-18 | TRP-24 | TRP-35 | |
| Displacement Speed | 60Hz | ℓ/min | 300 | 400 | 600 |
| 50Hz | ℓ/min | 250 | 340 | 500 | |
| Ultimate Pressure | Gas ballast C | Torr | 5×10-4 | 5×10-4 | 5×10-4 |
| Gas ballast I | Torr | 5×10-3 | 5×10-3 | 5×10-3 | |
| Gas ballast II | Torr | 5×10-2 | 5×10-2 | 5×10-2 | |
| Water vapour tolerance | Torr | 25 | 25 | 25 | |
| Oil Filing | ℓ | 1.6 | 1.4 | 1.8 | |
| Inlet port | DN | 25KF | 25KF | 25KF | |
| Outlet port | DN | 25KF | 25KF | 25KF | |
| Moter power(1-Ph./3-Ph.) | Kw | 0.75/0.75 | 0.75/0.75 | 0.75/0.75 | |
| Rotational speed of pump | 50Hz | R.P.M | 1750 | 1750 | 1750 |
| 60Hz | R.P.M | 1450 | 1450 | 1450 | |
| Noise level(without gas ballast) | dB | 52 | 52 | 52 | |
| Weight(3 Phase motor) | Kg | 32 | 34 | 38 | |
당사의 유회전식 진공펌프는 "Gaede Type"이라 불리우는 회전익형 진공펌프입니다.
이 진공펌프는 회전부의 윤활과 진공유지를 위한 Oil을 사용함으로써 안정적이고 신뢰성 높은 고진공을 얻을 수 있습니다.
쾌적한 환경
공기냉각, 오일 재 순환, 깨끗한 배출공기를 위한 오일 제거 필터, 저 진동과 저소음은 어떠한환경에서도 이 진공펌프를 사용할 수 있게 합니다.
손쉬운 관리
짜임새 있는 구조, 공기냉각, 그리고 간편한 취급 방법은 유지 보수를 쉽고 빠르게 할 수 있습니다.
ㆍ고품질의 재질과 컴퓨터 제어 공정은 규격화되고 정밀한 제품생산을 보증합니다.
ㆍ규격 모터에 의해 직접 구동됩니다.
ㆍ흡입구에 설치된 역류방지 밸브는 오일의 역류를 방지합니다.
"WOVP"는 다양한 용도로 사용할 수 있습니다. 식품포장 산업, 실험실, 진공 포장기, 플라스틱성형기, 진공프레스와 다른 많은 분야에서 사용합니다.
| 항 목 | 배기속도 | 사용전동기 | 도달진공도 | 회전수 | 소음정도 | 오일량 | 중량 | |||
| 60Hz ℓ/min | 50Hz ℓ/min | kw | mbar | 60Hz r.p.m | 50Hz r.p.m | 60Hz DB(A) | 50Hz DB(A) | l | kg | |
| WOVP-0020 | 200 | 167 | 0.4 | 2.0 | 1,740 | 1,450 | 59 | 57 | 0.5 | 20 |
| WOVP-0040 | 400 | 33 | 0.9 | 2.0 | 3,480 | 2,870 | 62 | 60 | 0.5 | 20 |
| WOVP-0060-N | 600 | 500 | 1.5 | 0.5 | 1,740 | 1,450 | 67 | 64 | 1 | 47 |
| WOVP-0060-L | 600 | 500 | 1.5 | 20 | 1,740 | 1,450 | 67 | 64 | 1 | 47 |
| WOVP-0090-N | 900 | 750 | 2.0 | 0.5 | 1,740 | 1,450 | 67 | 64 | 1 | 53 |
| WOVP-0090-L | 900 | 750 | 2.0 | 20 | 1,740 | 1,450 | 67 | 64 | 1 | 53 |
| WOVP-0130-N | 1,300 | 1080 | 2.2 | 0.5 | 1,740 | 1,450 | 70 | 66 | 2 | 72 |
| WOVP-0130-L | 1,300 | 1080 | 2.2 | 20 | 1,740 | 1,450 | 70 | 66 | 2 | 72 |
| WOVP-0200-N | 2,000 | 1670 | 3.0 | 0.5 | 1,740 | 1,450 | 70 | 66 | 2 | 74 |
| WOVP-0200-L | 2,000 | 1670 | 3.0 | 20 | 1,740 | 1,450 | 70 | 66 | 2 | 74 |
| WOVP-0320-N | 3,200 | 2670 | 3.7 | 0.5 | 1,740 | 1,450 | 73 | 71 | 5 | 114 |
| WOVP-0320-L | 3,200 | 2670 | 3.7 | 20 | 1,740 | 1,450 | 73 | 71 | 5 | 114 |
| WOVP-0430-N | 4,300 | 3580 | 5.5 | 0.5 | 1,740 | 1,450 | 74 | 72 | 5 | 128 |
| WOVP-0430-L | 4,300 | 3580 | 5.5 | 20 | 1,740 | 1,450 | 74 | 72 | 5 | 128 |
| WOVP-0350-N | 3,500 | 2920 | 5.5 | 0.5 | 1,740 | 1,450 | 74 | 72 | 6.5 | 150 |
| WOVP-0350-L | 3,500 | 2920 | 5.5 | 20 | 1,740 | 1,450 | 74 | 72 | 6.5 | 150 |
| WOVP-0550-N | 5,500 | 4170 | 7.5 | 0.5 | 1,740 | 1,450 | 76 | 74 | 6.5 | 150 |
| WOVP-0550-L | 5,500 | 4170 | 7.5 | 20 | 1,740 | 1,450 | 76 | 74 | 6.5 | 150 |
