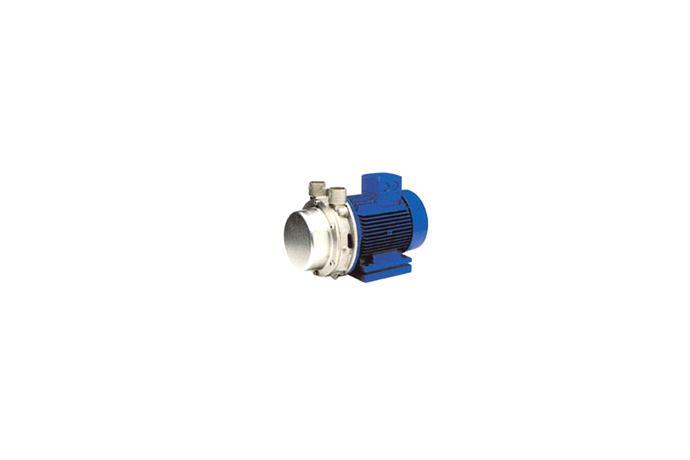

수봉식 펌프

모델명

사이즈

중량

제품 상세 정보

특징

◾수증기나 수분을 함유한 기체의 배기에 적합합니다.
◾2단식으로 200Torr(3x104Pa)이하의 저압에서 고성능을 발휘합니다.
◾인화성 가스나 부식성 가스의 배기에 적합합니다.
◾소음과 진동이 적어 정숙한 운전을 합니다.
◾연속 배기방식임으로 맥동이 없습니다.
◾마찰부분이 적어 고장요인이 거의 없습니다.
◾독특한 적량 급수방식을 채용하고 있습니다.
◾종래의 NASH형보다 효율 도달압력이 양호합니다.
◾재질의 선정이 용이합니다.

케이브이씨 수봉식 펌프 3

구조 및 원리

수봉식 진공펌프는 원형케이싱 및 임펠러로 본체를 구성하며 임펠러는 케이싱과 편심한 위치에 취부되어 있습니다.
케이싱 내에 적당량의 물을 회전시키면 무거운 원심력에 의해 케이싱 내 벽을 따라 대체로 같은 두께의 링 상태가 됩니다. 이 봉수링의 내벽과 임펠러 날개에 둘러 쌓여 있는 공동의 용적이 회전위치에 따라 변화하는 것을 이용하여 측벽 또는 임펠러의 내벽에 설계되어 있는 흡/배기구를 통해서 흡/배기 작용을 일어나게 합니다.
물은 흡기측으로부터 들어온 기체가 필히 배기 되게끔 실링의 역할을 하게 됩니다.
고속으로 회전하여 배기가 연속적으로 이루어지므로 효율이 극히 우수한 펌프입니다.

1단 수봉식 진공펌프

형식	배기속도 (l/min)	도달압력Torr(pa) (수온15℃)	회전수 (R.P.M)	전동기 (kW)	급수량 (l/min)	흡기구 (mm)	배기구 (mm)	중량 (Kg)
WWVP-1-100	1000	50(6.7x103)	1750	2.2	8	40	40
WWVP-1-170	1700	50(6.7x103)	1750	3.7	10	40	40
WWVP-1-300	3000	50(6.7x103)	1750	5.5	12	50	50
WWVP-1-400	4000	50(6.7x103)	1750	7.5	16	50	50
WWVP-1-500	5000	50(6.7x103)	1750	11	25	80	80
WWVP-1-700	7000	50(6.7x103)	1750	15	35	80	80
WWVP-1-1100	11000	50(6.7x103)	1150	22	60	125	125
WWVP-1-1800	18000	50(6.7x103)	1150	37	80	150	150

2단 수봉식 진공펌프

형식	배기속도 (l/min)	도달압력Torr(pa) (수온15℃)	회전수 (R.P.M)	전동기 (kW)	급수량 (l/min)	흡기구 (mm)	배기구 (mm)	중량 (Kg)
WWVP-2-100	450	17(2.3x103)	3400	1.5(2P)	6	25	25	50
WWVP-2-085	850	17(2.3x103)	1750	2.2(4P)	8	40	40	127
WWVP-2-150	1500	17(2.3x103)	1750	3.7(4P)	10	40	40	127
WWVP-2-250	2500	17(2.3x103)	1150	5.5	12	40	40	205
WWVP-2-300	3000	17(2.3x103)	1750	7.5	16	40	40	240
WWVP-2-400	4000	17(2.3x103)	1750	11	25	50	50	326
WWVP-2-550	5500	17(2.3x103)	1750	15	35	50	50	360
WWVP-2-800	8000	17(2.3x103)	1750	22	55	80	80
WWVP-2-1200	12000	17(2.3x103)	1150	37	80	80	80

케이브이씨 수봉식 펌프 5

▶ 특징

- 등온(일정 온도에서 압력과 체적의 관계)의압축으로 인하여 무 오염
- 챔버작업에서 마찰이 발생하지 않기 때문에 오일이 필요없다.
- 거의 모든 가스와 증기에 사용할 수 있다.
- 유지 보수가 간편하다.
- 저 소음 저진공

▶ 진공도 및 용량

- 진공도 : 대기압 ∼ 33mbar
- 용량 : 9 ∼ 475㎥/h

▶ 주의사항

- 펌프를 작동하는 동안에 가스압축으로 인하여 열이 발생하기 때문에 계속적으로 공급하여야하며 일반적으로 물을 사용한다.
왜냐하면 액체의 일부분은 가스와 함께 펌프 밖으로 배기되기 때문이다.
- 펌프를 똑바로 보았을 때 회전방향은 시계 방향으로 회전한다.

기술 사양

LEM Series	unit	LEM25	LEM50	LEM90	LEM125	LEM150	LEM250	LEM325	LEM425
Speed 50Hz 60Hz	rpm	2800 3500		1450 1750				1450 1450
Max. compression overpressure	bar	0.3		0.3/0.5				0.3(0.5")
Max. admissible pressure difference	bar	1.1		1.1/1.5				1.1(1.5")
Moment of inertial of the rotating pump parts and of the water filling	kg/㎡	0.003	0.0095	0.035	0.053	0.069	0.097	0.14	0.21
Sound pressure level at a suction pressure of 80 mbar	dB(a)	68	69	65				70	72
Max. gas temperature dry	℃	200		200				200
satutated	℃	100		100				100
Service liquid max.admissible temperature	℃
materials : 0A, 0B, 0R, 4B		80		80				80
0F, 7C, 7R		40		-				-
max. viscosity	㎟/s	4		4				4
max. density	kg/㎥	1.2		1.2				1.2
volume of liquid up to shaft level	Liter	0.3	0.4	2.4	2.8	3.2	4.0	4.3	4.7
max. flow resistance of the heat exchanger	bar	0.2		0.2				0.2

LPH Series	unit	LPH-45008			LPH-45311			LPH-45316
speed	rpm	1150	1450	1740	1150	1450	1740	1150	1450	1740
power of the electric motor provided for drive	kW	2.2	3/4	4	3	4	5.5	4	5.5	7.5
inertia moment of the rotating pump parts and water filling	kg x ㎡	0.05			0.063			0.09
contents of liquid in the pump upto shaft level	liter	4			5.5			7
heat to be eliminated when compres _sing air from 120 to 1013 mbar	kW	1.3	2.1	3.1	1.6	2.5	3.5	2.1	3.2	4.6
lowest suction pressure permissible for continuous operation at a service water temperature of 15℃	mbar	33			33			33
max. pressure difference permissible between suction and compression pressure	bar	1.5			1.5	1.5	1.2	1.2	1.2	1.0
min. pulley diameter permissible in case of V-belt drive	mm	160			160			160
sound pressure level of measuring area at a suction pressure of 80mbar	dB(A)	64	65	66	64	65	66	64	65	66
max. temperature permissible service liquid 100℃ gas 120℃	max. viscosity permissible of service liquid 90 ㎟/s max. flow resistance of heat exchanger 0.2bar

LPH Series	unit	LPH-55312			LPH-55316			LPH-55320
speed	rpm	1150	1450	1740	1150	1450	1740	1150	1450	1740
power of the electric motor provided for drive	kW	7.5	7.5/11	15	7.5	11	15	11	11/15	15
inertia moment of the rotating pump parts and water filling	kg x ㎡	0.137			0.162			0.205
contents of liquid in the pump upto shaft level	liter	9			10			12
heat to be eliminated when compressing air from 120 to_1013 mbar	kW	4.3	5.9	9	4.8	6.7	10	7.9	8.1	11.3
lowest suction pressure permis_sible for continuous operation at a service water temperature of 15℃	mbar	33			33			33
max. pressure difference permissible between suction and compression pressure	bar	1.5 (1.2)	1.5 (1.1)	1.5 (1.0)	1.5 (1.2)	1.5 (1.1)	1.3 (1.0)	1.2 (1.2)	1.1 (1.0)	10
min. pulley diameter permis _sible in case of V-belt drive	mm	200			200		not admissible
sound pressure level of measuring area at a suction pressure of 80mbar	dB(A)	66			66			66
max. temperature permissible service liquid 100℃ gas 120℃	max. viscosity permissible of service liquid 90 ㎟/s max. flow resistance of heat exchanger 0.2bar

(주)케이브이씨

진공제품 전문 제조업체, 진공계, 진공게이지, 진공계측기, 센서, KVC, 부품, 산업용계측기 등

'진공(Vacuum)' 이란 생소한 개념으로 국산화에 도전한지 10여년이 넘은 시간이 흐른 지금은 진공만이 살길이라는 확신을 얻는 소득을 얻었습니다. 반도체, 디스플레이, LCD, 의학, 화학, 전기 전자 등 첨단산업에서 절대적으로 필요한 이 분야에 대한 관심과 노력이 조금 더 일찍 시작했더라면 하는 아쉬움이 가득하며 외국의 유명브랜드를 업고서 좌지우지하느 시장 상황에 안타까울 뿐입니다. 당산느 비록 자금력과 Brand Power 면에서의 불리를 무릅쓰고 외국제품들과의 경쟁을 위해 기술력과 가격경쟁력 그리고 적기 납품에 승부를 걸겠습니다. 또한 신사업으로 그동안 오랫동안 근무한 축적도니 기술력을 바탕으로 진공분야와 연계되는 산업용 제어계측기 분야에 고객과 함께하고자 합니다 고객의 격려와 관심을 고대하며 작지만 강한 계측기 전문회사가 되고자 노력하는 케이브이씨 임직원 일동의 열정을 받아주시기 바랍니다.

문의하기

Model		WSLP-1-1A/M	WSLP-1-1B/M	WSLP-1-3/M	WSLP-1-5/M	WSLP-1-7/M	WSLP-1-9/M
Pump 베어링	앞(F)	6205ZZ	6205ZZ	6206ZZ	6206ZZ	6208ZZ	6208ZZ
Pump 베어링	뒤(R)	6204ZZ	6204ZZ	6205ZZ	6205ZZ	6206ZZ	6206ZZ
SEAL		ø38	ø38	ø45	ø45	ø45	ø45
Motor 내수용 (60Hz)		2Hp2P1.5Kw	2Hp2P2.2Kw	3Hp4P2.2Kw	5Hp4P3.7Kw	7.5Hp4P5.5Kw	10Hp4P7.5Kw
흡입(IN)		NPT 25A	NPT 25A	DIN 40A	DIN 40A	DIN 50A	JIS 80A
토출(OUT)		NPT 25A	NPT 25A	DIN 40A	DIN 40A	DIN 50A	JIS 80A
배기량150 Torr(l/min)		530 / 32	800 / 48	1100 / 66	2000 / 120	2600 / 156	3500 / 210
배기량수출용 50Hz(l/min)		420	660	900	1600	2000	2800
구동방법모타 Horizontal		ICE 200	ICE 200	ICE 250	ICE 250	ICE 250	ICE 300
냉각수량15℃ rlwns(l/min)		6	7	10	15	20	25
무게(Kg)		38	40	76	87	115	172

Model		WSLP-1-3S	WSLP-1-5S	WSLP-1-7S	WSLP-1-9S	WSLP-1-11S	WSLP-1-13S
Pump 베어링	앞(F)	6307ZZ	6307ZZ	6307ZZ	6310ZZ	6310ZZ	6310ZZ
Pump 베어링	뒤(R)	6206ZZ	6206ZZ	6206ZZ	6208ZZ	6208ZZ	6208ZZ
SEAL		ø45	ø45	ø45	ø55	ø55	ø55
Motor 내수용 (60Hz)		3Hp4P2.2Kw	5Hp4P3.7Kw	7.5Hp4P5.5Kw	10Hp4P7.5Kw	15Hp4P11Kw	20Hp4P15Kw
흡입(IN)		DIN 40A	DIN 40A	DIN 40A	JIS 80A	JIS 80A	JIS 80A
토출(OUT)		DIN 40A	DIN 40A	DIN 40A	JIS 80A	JIS 80A	JIS 80A
배기량150 Torr(l/min)		1100 / 66	2000 / 120	2600 / 156	3500 / 210	5000 / 300	6500 / 390
배기량수출용 50Hz(l/min)		900	1600	2000	2800	4000	5200
구동방법모타 Horizontal
냉각수량15℃ rlwns(l/min)		10	15	20	25	30	38
무게(Kg)		100	110	140	200	257	280
