특징
◾진공 펌프 내부에 물이나 기름을 사용하지 않는 건식 진공 펌프
◾단순 구조의 일단형이므로 반응 생성물 및 기타 고형물질의 배출용이
◾가스 접촉부위에는 특수 코팅이 되어 있어 독성, 부식성 및 응축성 가스 작업에 용이
◾물 또는 기름을 사용치 않음에 따라 오일 교환 및 폐수 처리의 문제가 없음
◾샤프트축에 Mechanical Seal을 사용함으로써 누출이 없고 일정한 진공도를 얻을 수 있음
◾로터간 및 로터와 케이싱사이에 접촉되는 부분이 없으므로 마모가 거의 없고 긴 기계
◾수명을 유지하며 구조가 단순해서 정비 및 유지 보수가 쉽고 간편함
◾물 또는 기름을 사용하지 않는 건식 진공펌프이므로 물 또는 기름의 요염 염려가 없음
◾펌프 내부 가스의 통로가 짧아 가스의 신속한 배출
◾저속 회전설계에 따른 저진동 및 저소음
◾스크류 형태의 로우터사용에 따라 Volume Efficiency가 높음
적용분야
▶ 화학공업, 식품공업, 합섬, 의약품
◾증발 농축, 건조, 동결건조, 증류, 분자증류, 탈취, 탈포, 탈수, 탈가스, 포장, 성형
◾흡착, 함침, 살균, 조습, 중축합, 분체수송, 액체수송, 식품첨가제, 가소제, 계면활성제
▶ 반도체 공업
◾증착, 프라즈마처리, 가스치환
▶ 자동차 항공기 기계공업
◾정밀주조, 소결, 증착, 함침, 이온, 질화, 배기가스
▶ 기타
◾흡착수송, 공기수송, 성형, 중착 기타
| 항 목 | WVS - 6 | WVS - 8 | WVS - 9 | |
| 배기속도 | 60Hz l/min | 685 | 1115 | 1350 |
| 50Hz l/min | 575 | 935 | 1130 | |
| 도달진공도 | mmHg G. | Above 650 | Above 650 | Above 650 |
| 상용진공도 | mmHg G. | Below 450 | Below 450 | Below 450 |
| 상용배기압력 | kgf/㎠ G. | Below 0.6 | Below 0.6 | Below 0.5 |
| 사용전동기 | KW | 1.5 | 1.5(6P) | 2.2(6P) |
| 회전수 | 60Hz r.p.m | 1740 | 1135 | 1135 |
| 50Hz r.p.m | 1450 | 945 | 945 | |
| 중량 | kg | 44 | 73 | 97 |
| 허용주의 온도 | ℃ | -10 ∼ 40 | -10 ∼ 40 | -10 ∼ 40 |
▶ Material Configuration
Screw rotor : Ductile iron (FCD 55)
Casing side plate : Cast iron (FCD 250)
Timming Gear : Heat treated alloy steel (Helical precision grounded)
▶ Seal Comfiguration
ㆍShaft seal : Teflon double lip seal
ㆍSeal sleece : Stainless + ceramic coating
ㆍOil Seal : Viton (Gear box)
▶ Coating Configuration
ㆍNickel Coating
ㆍPFA (Tef(on + resin)) High Coating
▶ Test
ㆍLeak detection : Hydrostatic pressure
ㆍNoise : Vacuum pressure
ㆍVibration : Temperature
| Model | WDP-150 | WDP-300 | WDP-400 | WDP-800 | |||||
| Specification | 50㎐ | 60㎐ | 50㎐ | 60㎐ | 50㎐ | 60㎐ | 50㎐ | 60㎐ | |
| Capacity (㎥/min) | 2 | 2.5 | 4 | 5 | 5.5 | 6.7 | 10 | 13 | |
| Ulrimate Pressure(Toor) | 0.15 | 0.1 | 0.05 | 0.02 | |||||
| Power (5/60㎐) (Kw) | (3.7/5.5) | (7.5/11) | (11.5/15) | (19/22) | |||||
| Port Size | Suction (A) | 40 | 50 | 65 | 100 | ||||
Dischange (A) | 40 | 40 | 50 | 65 | |||||
| Cooling Water(L/Min) | 2 | 3.5 | 7 | 10 | |||||
| Gear Oil | Front | 1.5 | 1.7 | 2.5 | 4 | ||||
| (L) | Rear | 1 | 1.5 | 2 | 3 | ||||
| Rotation (50/60㎐) (RPM) | 2900/3450 | ||||||||
| Weight Pump Only (kg) | 230 | 350 | 430 | 630 | |||||
Double Piston Vacuum Pump Series
Max vacuum : 695mmHg Max open flow : 120Lpm (for 60Hz)
▶ Feature
- All wetted parts AL parts treated for
- corrosion protection
- Thermotector(AC Motor)
- Long-life sealing cup
- ADC Muffler
▶ Material
- Body, head, piston rod assembly-ADC12
- Check valve-stainless steel
- Sealing cup-Teflon
- O-ring-NBR
▶ Optional Accssories
- Vacuum relief valve
- Vacuum guage
▶ Specification
| Model No | Motor | Amp | Wgt(kg) |
| HJD2105V | 220V - 50 / 60Hz - 1Ph - 4Pole | 250 | 7.9 |
| HJD1105V | 100V - 50 / 60Hz - 1Ph - 4Pole | 250 | 7.9 |
| HJD2120V | 220V - 50 / 60Hz - 1Ph - 4Pole | 250 | 7.9 |
| HJD1120V | 100V - 50 / 60Hz - 1Ph - 4Pole | 250 | 7.9 |
Double Piston High Vacuum Pump Series
Max vacuum : 740mmHg Max open flow : 60Lpm (for 60Hz)
▶ Feature
- All wetted parts AL parts treated for corrosion protection
- Thermotector(AC Motor
- Long-life sealing cup
- ADC Muffler
▶ Feature
- Body, head, piston rod assembly-ADC12
- Sealing cup-Teflon
- O-ring-NBR
▶ Material
- Vacuum relief valve
- Vacuum guage
▶ Optional Accssories
| Model No | Motor | Amp | Wgt(kg) |
| HJD245V | 220V - 50 / 60Hz - 1Ph - 4Pole | 200 | 7.9 |
| HJD145V | 100V - 50 / 60Hz - 1Ph - 4Pole | 200 | 7.9 |
| HJD260V | 220V - 50 / 60Hz - 1Ph - 4Pole | 250 | 7.9 |
| HJD160V | 100V - 50 / 60Hz - 1Ph - 4Pole | 250 | 7.9 |

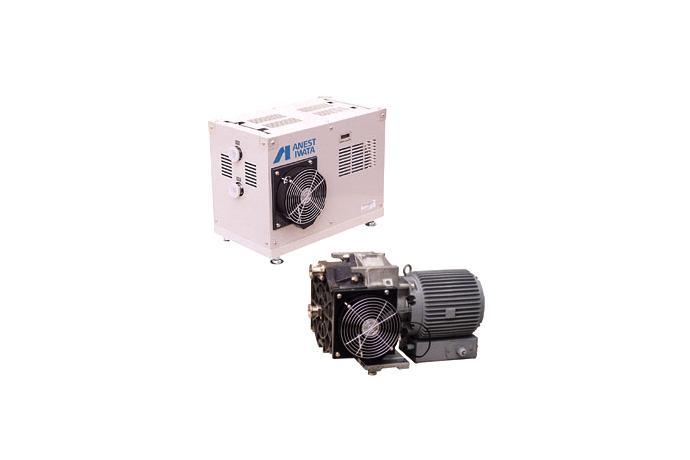

- 오일 펌프의 단점인 오일 역류를 완전히 제거했다.
- 오일 펌프에서 사용되는 오일 처리에 대한 비용절감효과가 있다.
- 역류방지를 위해 설치되는 Cold trap 과 Moecular Sieve의 사용이 필요 없다.
- 오일 펌프에 비해서 유지보수 비용이 현저하게 적다.
- 오일 펌프에 비해 기계적 수명이 길다.
- 오일을 사용하지 않기 때문에 오염 및 점도 변화에 관계없이 고진공을 유지할수 있다.
- 공냉식, 저 진동, 저 소음
| Model | ISP-250B | ISP-500B | ||
| Displacement | l/min 50/60Hz | 250/300 | 500/600 | |
| Ultimate pressure | Pa(Torr) | 1.6 Pa(1.2 x 10-2) | 1 Pa (7.5 x 10-3) | |
| Motor Power | kW | 0.4 | 0.6 | |
| Voltage | V | Single Phase | 100, 115, 200, 230 | |
| Three Phase | 200, 208, 230, 380, 415, 460 | |||
| Noise level | dB(A) | 58(at air flush 66) | 60(at air flush 68) | |
| Leak tightness | Pa EL/s | 1 x 10-2 | ||
| Water vapor | g/day | 25 (at air flush) | ||
| Air flush | l/min | 10 (at air flush) | ||
| Inlet connection | KF | 25 | 40 | |
| Outlet connection | 16 | 25 | ||
| Cooling System | Air-Cooled | |||
| Dimensions | (L x W x H) | 252 x 400 x 336 | 328 x 372 x 370 | |
| Weight | kg | Single Phase | 25 | 44 |
| Three Phase | 23 | 38 | ||
| unit | DA-5D Two-stage | DA-10S Single-stage | DA-20D Two-stage | DA-40S Single-stage | |
| 실효배기속도 | L/min | 50Hz | 5 | 10 | 20 | 40 |
| 60Hz | 6 | 12 | 24 | 46 | ||
| 도달압력 | Torr(Pa) | 7.98 x 103 | 33.25 x 103 | 5 x 103 | 19.9 x 103 | |
| 모터 | Single Phase 100V, 10W, 4poles, capacitor run | Single Phase 100V, 60W, 4poles, capacitor run | ||||
| 전부하전류 | A | 50Hz | 0.5 | 0.5 | 1.6 | 1.6 |
| 60Hz | 0.5 | 0.5 | 1.6 | 1.6 | ||
| 모터속도 | r.p.m | 50Hz | 1200 | 1200 | 1200 | 1200 |
| 60Hz | 1450 | 1450 | 1450 | 1450 | ||
| 질량 | kg | 1.7 | 1.7 | 7.2 | 7.2 | |
| 배기관 | mm | 0.D.ø6.5xI.D.ø3.0(M8x1) | 0.D.ø9xI.D.ø5(PT1/4) | |||
| 온도범위 | ℃ | 7 ∼ 30 | 7 ∼ 30 | 7 ∼ 40 | 7 ∼ 40 | |
| 크기 | mm | 87x159x106 | 109x159x106 | 118x236x184 | 128x236x184 | |
- 오일 펌프의 단점인 오일 역류를 완전히 제거했다.
- 오일 펌프에서 사용되는 오일 처리에 대한 비용절감효과가 있다.
- 역류방지를 위해 설치되는 Cold trap 과 Moecular Sieve의 사용이 필요 없다.
- 오일 펌프에 비해서 유지보수 비용이 현저하게 적다.
- 오일 펌프에 비해 기계적 수명이 길다.
- 오일을 사용하지 않기 때문에 오염 및 점도 변화에 관계없이 고진공을 유지할수 있다.
- 공냉식, 저 진동, 저 소음
| Model | DVSL - 500B | ||
| Pumping Speed | L / min | 430 / 520 | |
| Ultimate Pressure | Pa { Torr } | 10 { 7.5 * 10-2 } | |
| Motor | kW | 1.1 | |
| Voltage | V | Three Phase, 200 / 380 | |
| Cooling System | Air - Cooled | ||
| Noise Level | dB(A) | 65 | |
| Weight | kg | 53 | |
| Dimension | mm | L 494 * W 318 * H 377 | |
