제품 상세 정보

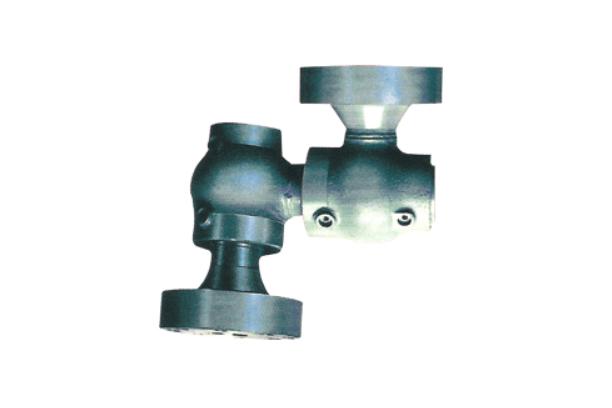

Carbon Steel Boyd, Carbon Steel Nipple
유체 : 물, 공기, 오일, 가스 석유 제품
최대, 서비스 온도 : 100°C NBR Packing
180°C Viton Packing
최대. 서비스 압력 : 420kg/cm²G
연결 : 베벨 엔즈, 플랜즈
고압 적용을 위해 압력 평형 타입 설계
| REF. NO. | DESCRIPTION |
| 1 | BODY |
| 2 | NIPPLE |
| 3 | BEARING |
| 4 | T-PACKING |
| 5 | PREGUARD-RING |
| 6 | DUST-SEAL |
| Nominal Size | A | B | C | D | G1 | G2 | J | |
| (A) | (B) | |||||||
| 50 | 2 | 88 | 102 | 153 | 136 | 51.0 | 82 | 182 |
| 65 | 21/2 | 103 | 120 | 184 | 166 | 63.5 | 90 | 210 |
| 80 | 3 | 109 | 130 | 207 | 173 | 76.2 | 90 | 223 |
| 100 | 4 | 141 | 172 | 274 | 242 | 101.6 | 135 | 302 |
| 125 | 5 | 155 | 197 | 324 | 295 | 127.0 | 165 | 362 |
Unit : m/m
