• SHAFT

Shaft 는 Roller, Drum등의 회전체에 부착되어서 회전하게 됩니다. 부착방법은 [나사식]과 [FLANGE식]의 2종류가 있습니다. 나사는 KS의 관용 Taper 나사로 그 방향은 Roller나 Drum의 회전 방향이 Rotary Joint를 부착하는 방향에서 보아서 [시계방향일 경우 좌나사] [반시계방향일 경우는 우나사]로 됩니다. Flange의 경우 shaft의 회전 방향과는 무관합니다. 또한 Shaft의 중간에는 구면의 습동부가 있습니다.

• HEAD

Head는 유체의 공급과 배출의 접속부분이며, 복식에는 ⑫내관이 부착됩니다. 내관의 나사는 통상 KS관용 평행나사를 사용하며 풀림방지를 위해 Lock Nut를 사용합니다.

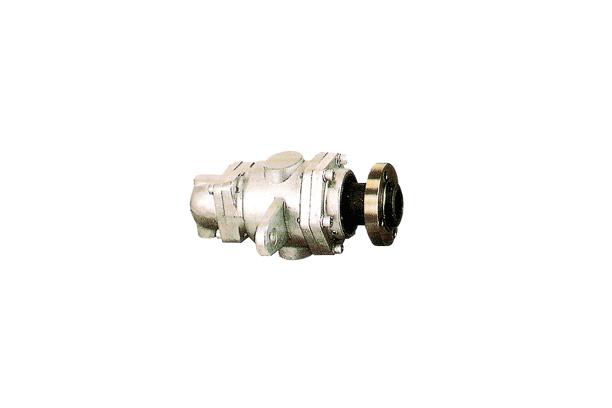

윗 그림은 공급구와 비출구를 겸비한 복식 관 고정형입니다. 이외에도 공급 또는 배출의 한쪽만을 구비한 단식 L형과 복식 내관 회전형이 있습니다.

또한 회전기구부에도 종래의 것과는 달리 Head에도 Shaft를 받치는 기능과 Seal기능을 갖춘 ⑤Seal겸용 Bearing이 있습니다.

• BODY

Body애는 본체의 하중을 ⑤BEARING CARBON과 ⑥BEARING이 받치고 있습니다. 또 Body의 Seal면은 ⑨SEAL CARBON과의 평면 Seal면으로 됩니ㅏㄷ.

Bearing은 고성능 Carbon으로 제조되어 완전 무급유형으로 되어있습니다.
