흡착식 미니드라이어
모델명
시리즈
압축공기 제습장치
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

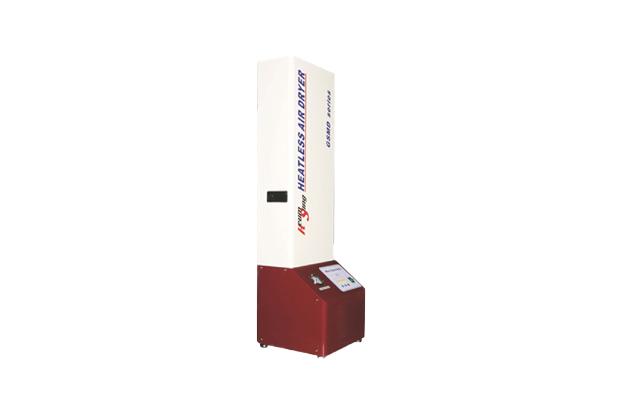

Heatless Regenerative Driver
GSMD Series
|
사용범위 - 유량 : 9~103㎡/hr - 사용압력 : 5~9Kg/㎠ - 사용온도 : Min. 20℃~ Max. 40℃ - 노점 : STD. - 40℃ (OPT. -60℃) |
 |
적용설비
구조 및 특징

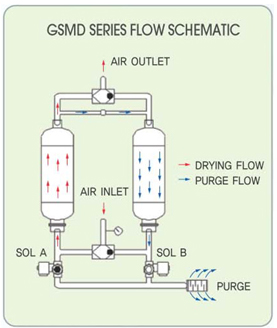

압축공기는 입구측 Shuttle Valve의 3방면을 통하여 건조탑 A에서 흡착 제습이 되고 출구측 Shuttle Valve를 통하여 출구로 나오게 됩니다. 또한 건조공기 일부는 재생 Orifice에 이하여 감압 팽창되어 거조탑 B를 통하여 소음기로 대기중에 방출됩니다. 건조탑 B의 재건조로 츱착제의 재생이 완료되면 전자변이 닫히고 건조탑 B의 내부증압과 동시에 흡착제의 안정화를 도모합니다.
증압이 완료되면 반대쪽인 전자변 A가 열리고 건조탑 B에서 흡착 건조가 이루어지고 건조탑 A에서는 흡착제의 재생이 반복됩니다. 이와 같은 반복장용은 재생과정이 6~10분간 1Cycle로 운전됩니다.
| 모델 | 처리유량 (N㎥/min) | 접속구경 | 외형치수 | 무게 (Kg) | ||
| L | W | H | ||||
| GSMD-10N | 0.15 | 15A | 370 | 370 | 1,150 | 40 |
| GSMD-12N | 0.37 | 15A | 370 | 370 | 1,150 | 44 |
| GSMD-15N | 0.45 | 15A | 370 | 370 | 1,150 | 46 |
| GSMD-30N | 0.82 | 15A | 370 | 370 | 1,250 | 50 |
| GSMD-40N | 1.20 | 20A | 370 | 370 | 1,250 | 55 |
| GSMD-50N | 1.72 | 20A | 370 | 370 | 1,250 | 60 |
