지금 보고 계신 제품의 제조사에요
영신기업(주)
제품 상세 정보
| APPLICABLE FLUID | 물, 액체 | |
| WORKING PRESSURE | 10KGf/㎠ | |
| TEST PRESSURE | BODY | 21KGf/㎠ |
| SEAT | 15.4KGf/㎠ | |
| APPLICABLE TEMPERATURE | MAX. 120℃ | |
| NO | PART | MATERIAL |
| 1 | GASKET | NON-ASBESTOS (JIC6030) |
| 2 | COVER | CAST IRON (GC200) |
| 3 | COVER STUD BOLT | STEEL Plated (SS400) |
| 4 | COVER NUT | STEEL Plated (SS400) |
| 5 | BODY | CAST IRON (GC200) |
| 6 | BODY SEAT RING | BRONZE (CAC406) |
| 7 | DISC | CAST IRON (GC200) |
| 8 | ARM | CAST IRON (GC200) |
| 9 | WASHER | STEEL Plated (SS400) |
| 10 | SET PIN | STEEL (SS440) |
| 11 | HEXAGON NUT | STEEL Plated (SS400) |
| 12 | HINGE PIN | BRASS (C3771BE, BD) |
DIMENSION
| SIZE | H | D | C | d | D₁ | t | L |
| 50 | 120 | 155 | 120 | 50 | 130 | 20 | 200 |
| 65 | 135 | 175 | 140 | 65 | 150 | 22 | 220 |
| 80 | 155 | 185 | 150 | 80 | 160 | 22 | 240 |
| 100 | 170 | 210 | 175 | 100 | 190 | 24 | 290 |
| 125 | 200 | 250 | 210 | 125 | 230 | 24 | 360 |
| 150 | 225 | 280 | 240 | 150 | 260 | 26 | 410 |
| 200 | 225 | 330 | 290 | 200 | 320 | 26 | 505 |
| 250 | 290 | 400 | 355 | 250 | 405 | 30 | 525 |
| 300 | 380 | 445 | 400 | 300 | 440 | 32 | 587 |
| 350 | 430 | 490 | 445 | 350 | 500 | 34 | 662 |
Uni : mm
이 기업의 다른 제품

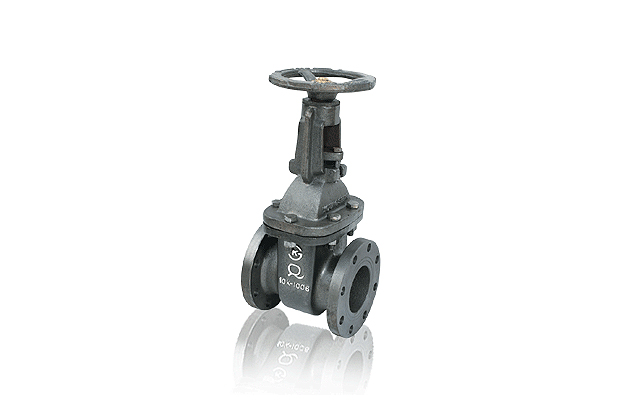

플랜지형 바깥나사 게이트 밸브(주철)
플랜지형 바깥나사 게이트 밸브 (S/W)
Y형 중기 여과기 (플랜지식) - 닥타일
Y형 중기 여과기 (플랜지식) - 주강
Y형 중기 여과기 (플랜지식) - 주철
1Mpa Y형 중기 여과기 (플랜지식)
1Mpa Y형 중기 여과기 (나사식)

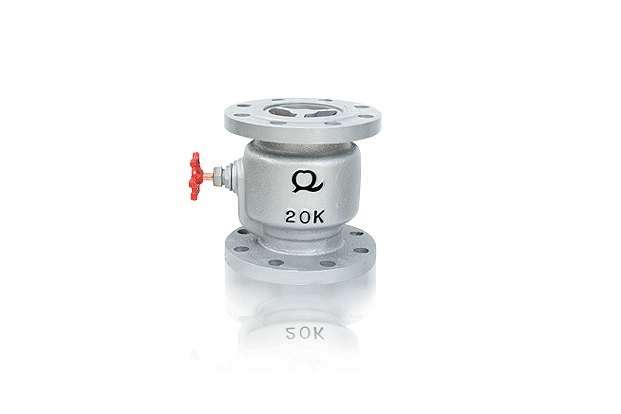

플랜지형 리프트 체크밸브 (주강)
플랜지형 리프트 체크밸브 (주철)
플랜지형 리프트 체크밸브 (K.S규격 주철)

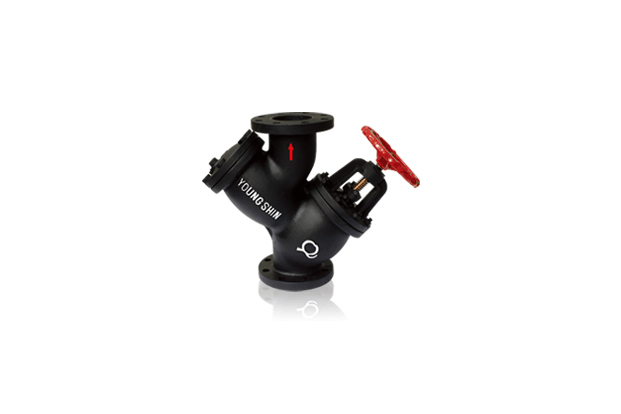

Globe-Strainer Valve

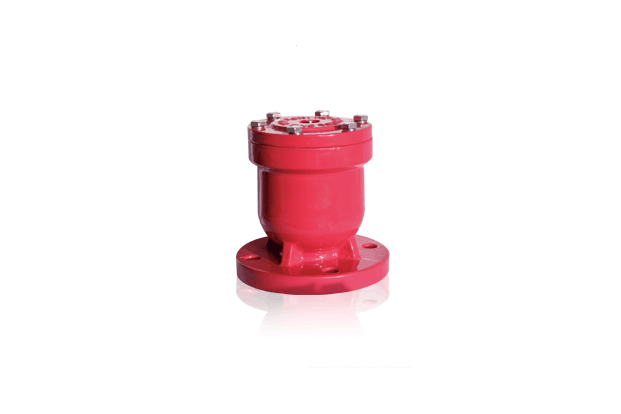

수격방지기

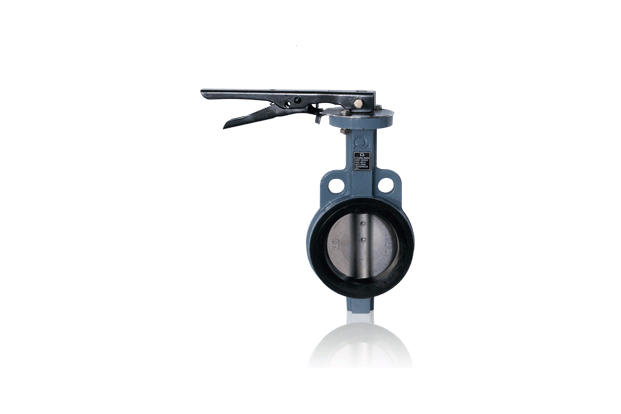

20K 웨이퍼형 고무붙이 버터플라이 밸브 (Lever type, Gear Type)

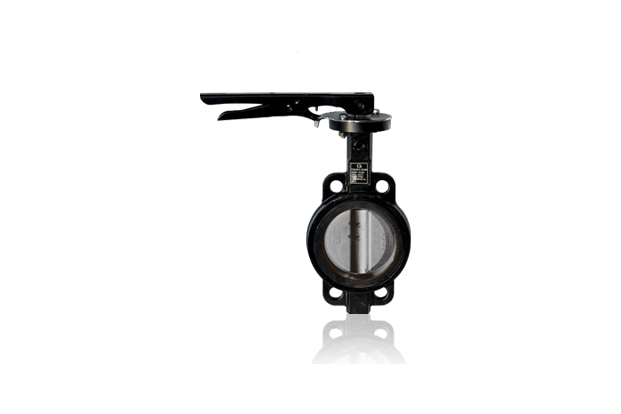

10K 웨이퍼형 고무붙이 버터플라이 밸브 (Lever type, Gear Type)

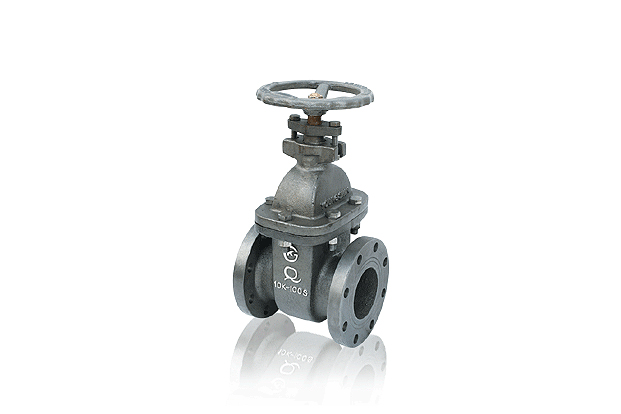

플랜지형 안나사 게이트 밸브
