후렉시블 조인트는 배관라인 중 유연성이 필요한 이동기기의 접속관, 진동이 많이 발생하는 배관에 사용되며 내진설계가 요구되는 현대 배관설비에 필수적인 제품입니다. 금속재료(SUS304, SUS316L등)의 특성인 탄성, 유연성, 내굴곡성, 내압성, 내열성, 내식성 등을 살려 제작한 것으로 그 성능이 뛰어나며 누수의 염려가 없어 급수·급탕 및 냉·난방용 접속관으로 널리 이용되고 있습니다.



세부구성

후렉시블 조인트는 외부의 블레이드(Braid), 내부의 튜브(Tube, Metal Hose), 접속구(End Fitting)으로 구성되어 있습니다.

1) 브레이드 (Braid)

브레이드는 내부 튜브의 신장을 제한하고 외부의 충격으로부터 튜브를 보호하는 작용을 합니다. HKR 의 후렉시블 호스는 유연성을 중시하여 200A 까지 스테인레스 강선제를 편사구조로 제작하며, 사용압력, 온도에 맞춰 여러 종류가 생산됩니다.

2) 튜브 (Flexible Tube)

스테인레스를 사용하여 탄력성을 높이고 파형성형으로 내 굴곡성, 유연성을 높여 이동기기의 접속관, 진동배관 등에서 진동의 감소 효과를 만듭니다. 인장, 압축으로 인한 축 방향의 신축 시 중압 이하의 일반용도에 적합한 나선상(Spiral Type)과 비교적 고압의 용도에 유리한 환상(Annular Type)으로 나누어 집니다.

3) 접속구 (End Fitting)

배관의 양단에 접속하는 부위로 대구경의 경우 플랜지(Flange) 연결방식, 소구경의 경우 나사 및 유니온(Unison) 연결 방식을 주로 사용합니다.  또 어떤 설비와도 쉽게 접속이 되도록 다양한 방식의 접속구 제작이 가능합니다.





Flexible Hose- FHM

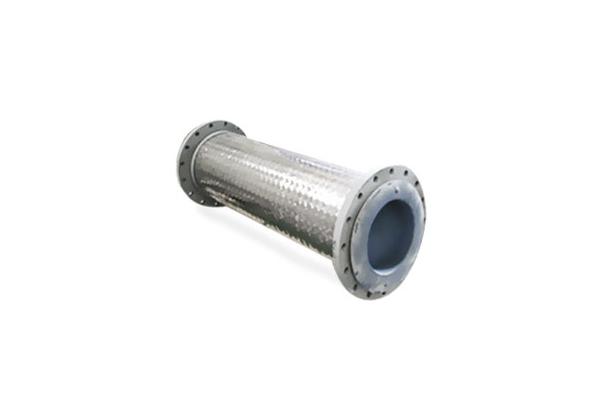

Flexible Joint – FJM

제품길이가 작으면서도 유연한 특성이 있으므로 설치공간이 작은 배관과 기기의 연결에 적용되어 기기의 진동을 흡수하는데 사용됩니다.
