SINGLE TYPE EXPANSION JOINT-UN TIED (MSN)



SINGLE TYPE EXPANSION JOINT-TIED (MST)

싱글타입 익스펜션 조인트에 TIE-ROD ASS’Y 를 추가한 형식으로 주로 배관을 축직각 방향 오프 셋이 발생하는 배관에 사용되며, 타이로드는 배관의 운전 중 발생하는 추력에 견질 수 있도록 설계됩니다.



UNIVERSAL TYPE EXPANSION JOINT-UN TIED (MUN)

두 개의 벨로우즈와 중간연결 파이프로 구성된 제품으로 축 방향, 축직방향 또는 각변위 등 모든 방향의 변위를 흡수 할 수 있으며, 싱글 타입에 비하여 축직각 방향의 변위가 큰 배관에 적용합니다.



UNIVERSAL TYPE EXPANSION JOINT-TIED (MUT)

언타이드 유니버셜 타입의 제품에 TIE-ROD ASS’Y를 부착한 형태로 익스펜션 조인트에 의해 기기에 미치는 추력을 TIR ROD가 흡수하도록 고안한 제품입니다.



HINGE TYPE EXPANSION JOINT (MSH)

내압에 의한 추력을 벨로우즈 측면에 설치한 힌지 암과 힌지 핀에 의해 지지되며 배관의 단일방향 축직각 변위를 개개의 벨로우즈가 각 변위로 흡수할 수 있도록 고안된 제품입니다. 주로 두 개의 벨로우즈가 한 조로 사용됩니다.



GIMBAL TYPE EXPASION JOINT (MSG)

2개의 GIMBAL ARM과 GIMBAL PIN에 의해 2방향 이상의 복합변위를 흡수할 수 있는 구조로 내압에 의한 추력을 GIMBAL PIN에 의해 지지하도록 되어 있고 벨로우즈는 단지 각 변위만 흡수할 수 있도록 설계된 제품으로 힌지 타입과 같이 주로 두 개의 벨로우즈가 한 조로 사용됩니다.



PRESSURE BALANCED TYPE EXPANSION JOINT (MSB)

파이프의 직경이 크고 고압이 작용하는 경우 내압에 의한 추력을 흡수하기 위하여 고정점을 설치하여야 하나, 경우에 따라 고정점을 설치하기가 곤란하거나 노즐에 추력이 미치지 않도록 고려할 필요가 있을 경우에 사용되며, 제품의 설치 위치에 따라 L형 (MSB-BENT PIPE BALANCED), S형 (MSS- STRAIGHT PIPE BALANCED)등이 사용됩니다.

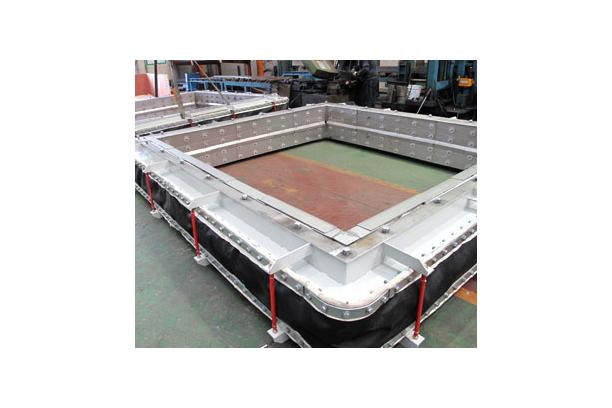

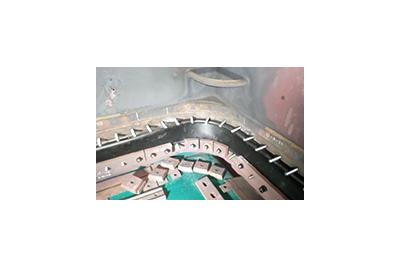

RETANGULAR TYPE EXPANSION JOINT (MSQ)

고온, 저압의 대형 사각 덕트 라인의 열팽창을 흡수하고 집진장치, 배가가스 덕트, 송풍기 등의 운전 중 발생하는 변위나 진동을 흡수할 수 있도록 제작되는 제품입니다.



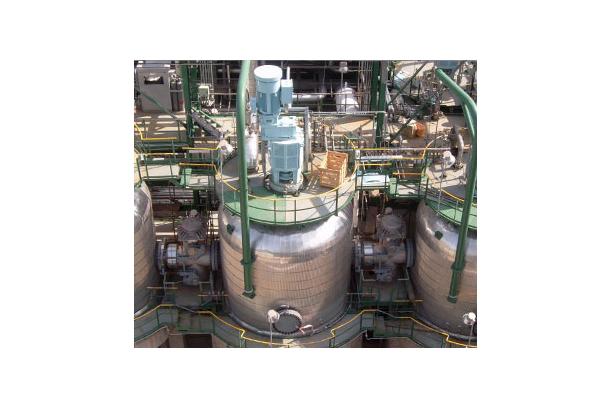

EXPANSION BELLOWS FOR HEAT EXCHANGER

열 교환기용 벨로우즈의 주요 작동은 열 교환기 동체와 튜브의 온도차이에 의해 발생하는 열 응력이 동체나 튜브에 전달되는 것을 방지하기 위하여 사용되며 주로 동체에 설치됩니다.



CROSSOVER PIPE

스팀 터빈 시스템이 있는 LP 후드에서 증기를 이송하기 위해 사용한다. 터빈과 케이싱 사이의 온도 차가 다른 열 이동으로 인해 적절한 유연성을 가져야 합니다. 또한 작동 시 증기압에 대한 안정성이 있어야 합니다.



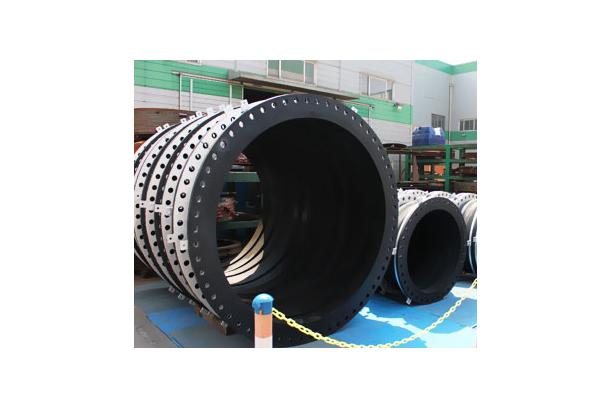

UNDERGROUND TYPE EXPANSION JOINT

지압과 지진 충격으로 인한 DUCT 파손을 방지 하도록 설계되었다.



CRYOGENIC BELLOWS FOR LNG CARRIERS

극저온에서도 버틸 수 있는 3/8” 직경부터 크기 무제한까지 다양한 유형의 익스펜션 조인트를 설계 및 제조하며, LNG 운반선에 대한 제품은 LIyod의 Register, ABS, DNV, BV, KR, GTT에 의해 검사된 제품을 사용합니다.
