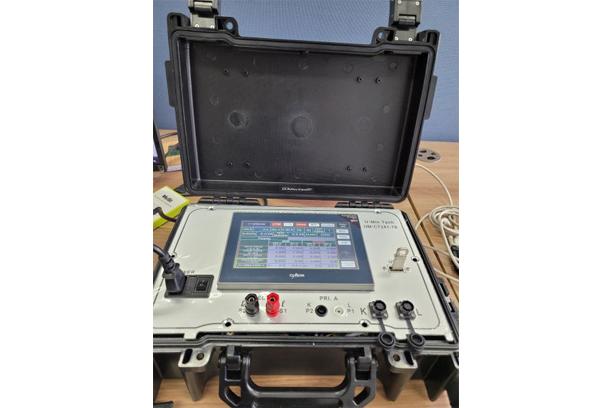

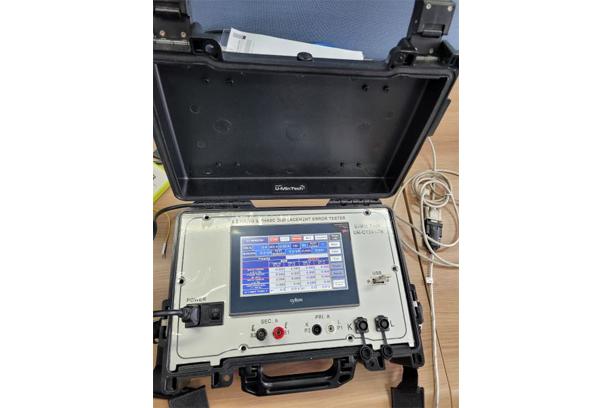

휴대용 변류기 비오차, 위상각 시험기 (UM-CT241-7B) [ CT RATIO & PHASE DISPLACEMENT ERROR TESTER ]



제품 사용용도 : 출하검사 또는 공정검사 및 현장 제품 이상유.무 확인 시 적용

변류기 설치 전 시험장비의 전압을 변류기 2차측에 인가하여 변류기 극성시험, 권선비오차(Turn Ratio%),

전류In 100% 부담 100% / 25% PF 0.8  각 POINT별 비오차(%), 위상각(min) 측정

과전류정수(n>, 5P)와 여자포화전압 Knee Point V를 측정합니다.

시험동영상 참조 : MOF 50/5A 25VA 0.5W 시험 동영상



특징

USB DATA 저장  (엑셀파일 출력)

1. 변류기 극성시험 (가, 감극성)

2. 권선비 (TURN RATIO) 및 권선비오차(RATIO ERROR%) 측정

3. 비오차(RATIO%)와 위상각(min) 측정

 - 1차 전류(In) 100% 조건 : PF 0.8 부담(VA) 100% / 25%

4. 과전류정수(n> = 5P) 및 KNEE POINT 전압(V) 측정

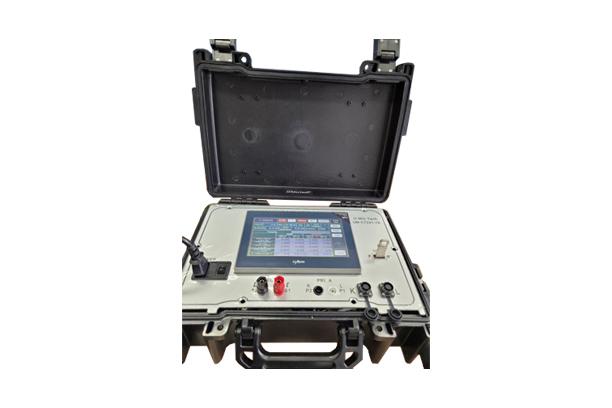

5. 그 외 제품 형상 및 치수 : 플라스틱 BOX, 치수 360㎜ X 253㎜ X 151㎜



CTD 화면

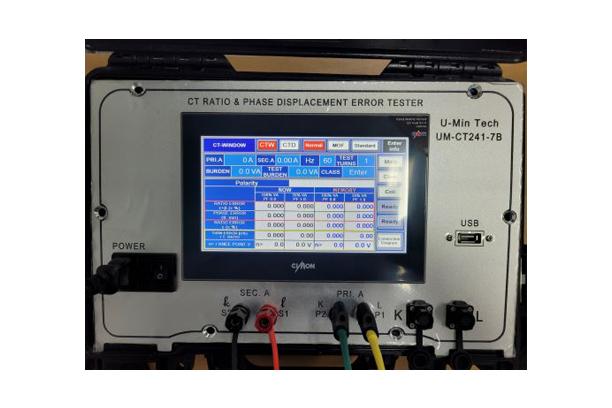

CTW 화면
