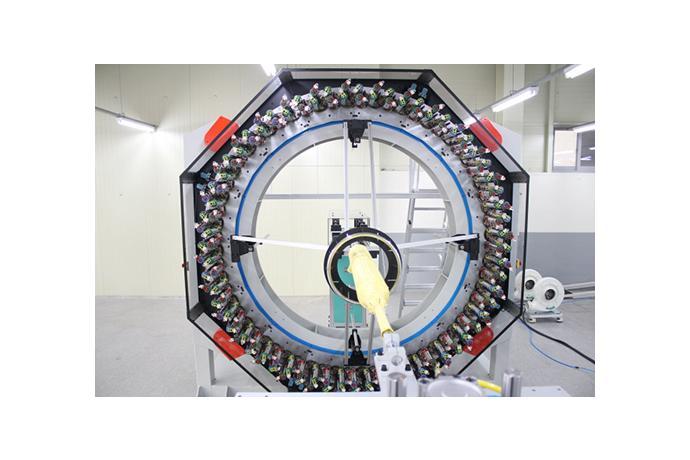

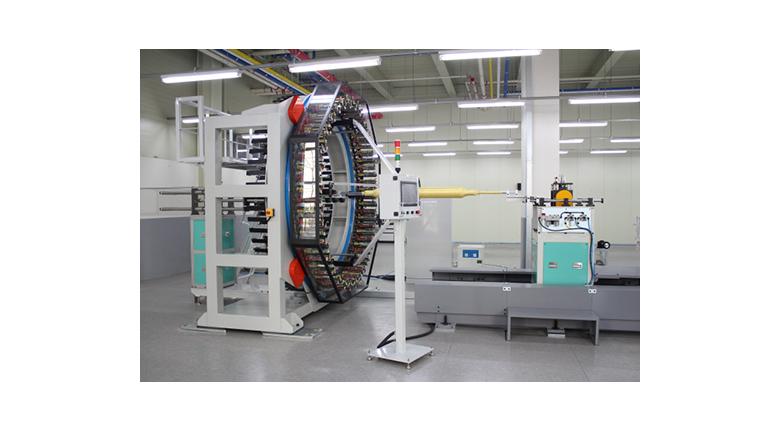

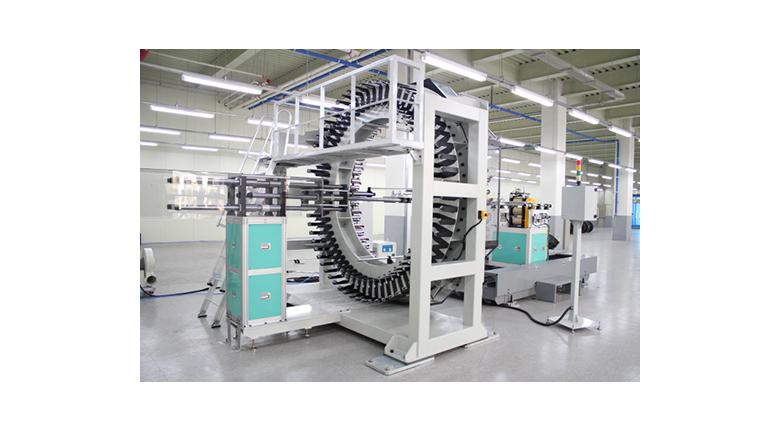

2D 브레이딩 장비에 중공형상의 가변형 복합재료 프리폼을 멀티레이어로 제조가 가능하도록 목적하는 형상의 멘드럴을 거치하고 왕복운동을 할 수 있는 권취장치가 장착된 장비로, 목적하는 형상을 지닌 멘드렐이 레일을 따라 왕복운동하면서 브레이딩을 반복함으로 프리폼의 레이어를 두께방향으로 증가시켜 주는 방식.

본 장비는 멘드렐을 사용하여 특정형상의 멀티레이어 프리폼 제조가 가능하며 또한 슬리브용 권취장치가 함께 부착되어 있어 일반 슬리브 타입의 프리폼 제조도 가능하다.

특징 및 효과

맨드렐부착시 다층 다축 구조의 일체형 복합재료 프리폼제조 가능

섬유소재를 이용하여 Seamless구조의 일체형 Preform을 제조할수 있음

멘드렐 형상, Carrier yarn 및 Axial yarn 개수, 편조각도, 레이어 개수, 권취속도 등에 따른 다양한 형상의 일체형 프리폼제조 가능

기계적 성질이 서로 다른 보강섬유(탄소섬유, 아라미드섬유, UHMWPE섬유, 유리섬유 등)를 이용하여 하이브리드 프리폼을 제조할 수 있음

용도

Fabrication 섬유구조재

슈퍼소재를 활용한 3축 브레이딩 프리폼(Preform)제품

고강력 Rope, 가스도관, Bagfilter, 고압전선피복, 스포츠ㆍ레저제품

제품 사양

Dimension(mm) : 3240(W) x 2100(L) x 3220(H)

Type : Horizontal Type

Braiding Carrier : 128EA

Axial Yarn : 64EA

Bobbin Dimension : 55mm x 178mm / 350ccm

Braiding Motor : 6KW

Driving Gear : 64EA

Speed(Horn gear r.p.m.) : max.120rpm

Axial Yarn Creel : Inner Frame Attachment

Mandrel : max. Φ350 x 1500mm

Overbraiding Stroke : max.1500mm

Overbraiding motor : Servomotor, 5Kw

Overbraiding Speed : max.1000mm

Overbraiding Pattern : max.10 Pattern

Sleeve Winder : 3st Rubber coated roller & motor

Option : Bobbin winder 1set, Dust collector 1set, Bobbin spare : 128ea, Carrier spare : 2ea
