제품명 복합재료 프리폼 제조용 3D 원형 브레이딩 장비
모델명
시리즈 자동화기계 - 복합재료용 장비
카탈로그
제품소개

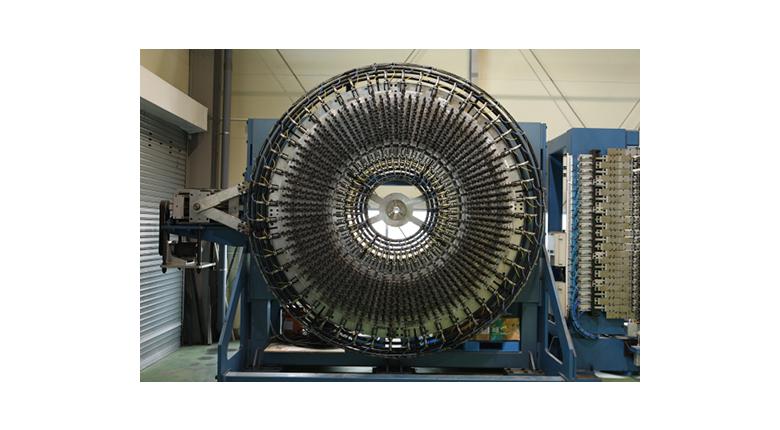

3D 원형 브레이딩 장비는 2D브레이딩 방식을 확대한 것으로 캐리어 이송을 위한 혼기어 및 트렉을 인접한 복수개의 레이어 상에 구성하고 이들 레이어 상에 장착된 보빈 캐리어를 목적하는 제품형상을 따라 회전 및 교차 이송시킴으로 레이어 상호간에 접결된 구조의 3차원의 일체형 프리폼[Near Net Shape Preform] 생산이 가능하도록 개발된 장비이다.

특징 및 효과

완전한 3차원 형상 구현

복잡한 형상도 일체형 구조 성형 가능

층간 결합에 따른 높은 기계적 강도

우수한 내피로성, 내충격성, 굽힘강성, 경량성

용도

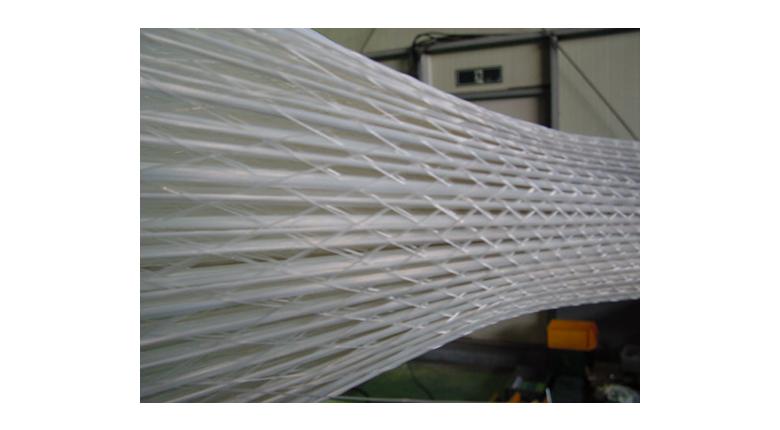

3차원 형상의 프리폼

복잡한 형상의 복합재료 및 산업 부품 프리폼

자동차 부품, 항공기 발사체

장비 사양

장비 구분 : TFB 3C 720

Dimension (mm) : 3500(W) x 2000(L) x 3600(H)

Braiding Type : Vertical Type

Rotation Ring : 7 Rings

Fixed Ring : 2 Rings

Braiding Carrier : 384SET

Axial Yarn Carrier : 336SET

Bobbin : 720EA

Carrier Transfer : AIR CYL" ¢32-75ST

Ring Driving Motor : Servo Motor, 5KW

Winding Motor : 3.7KW

Winding Roller : Rubber Coating ¢250 x 500L

Dust Collector : 3.7KW

Bobbin Winder : Filament Winder

Electric Control : PC Controller

Control Card : 2 Axis Motion Controller

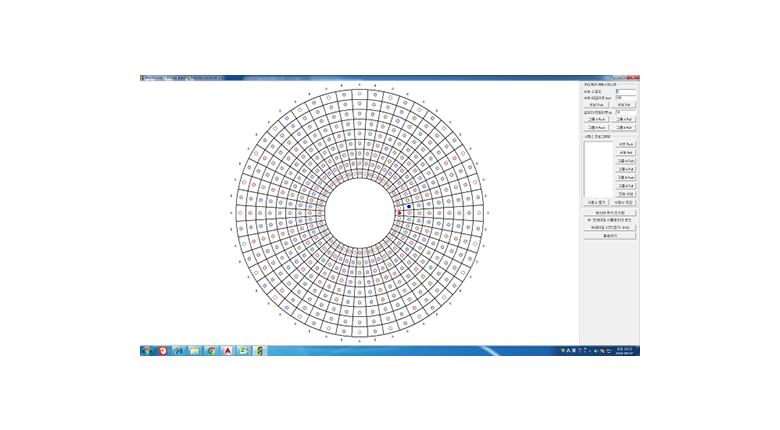

Software : Revocircular Version 1
