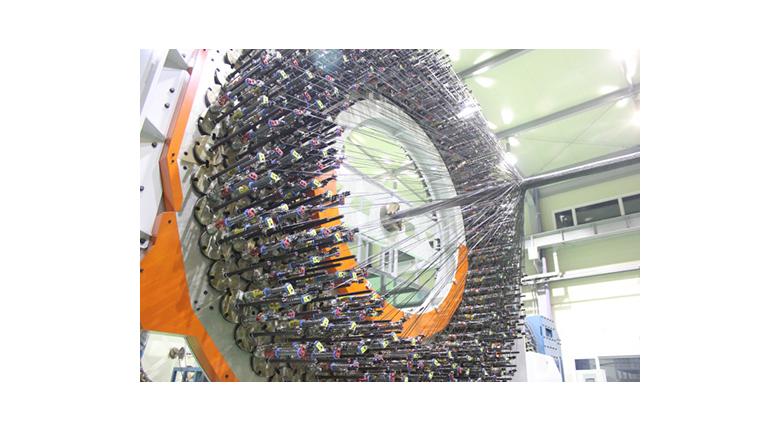

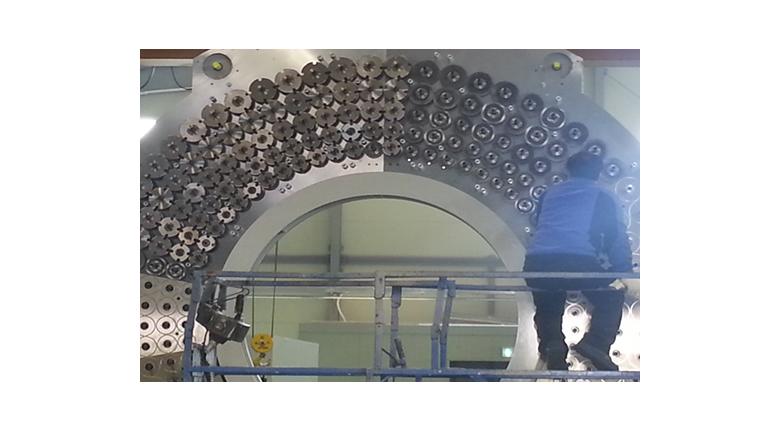

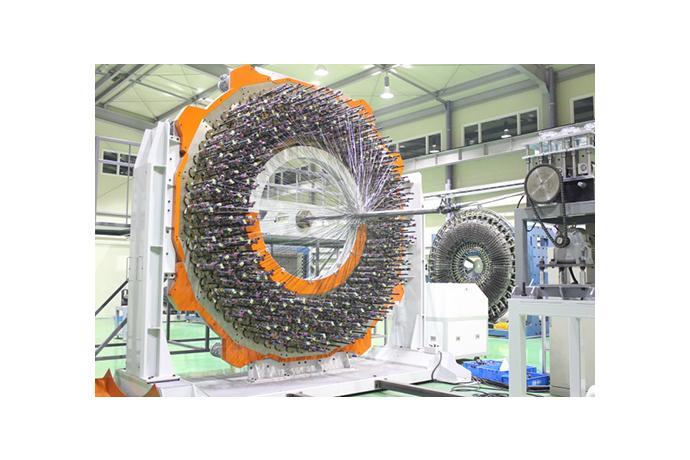

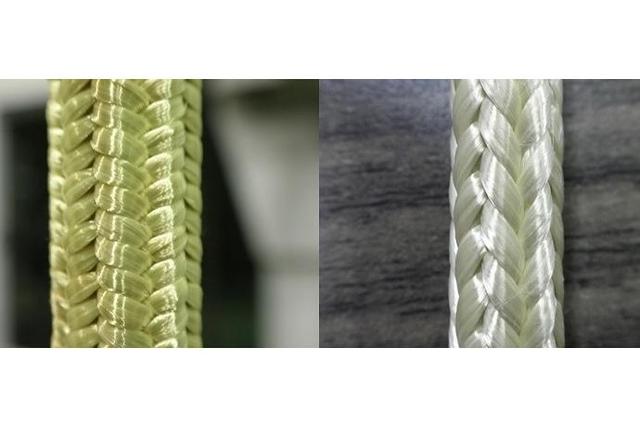

3D 인터락 브레이딩 장비는 3D 원형 브레이딩과 유사한 방식으로 인접한 레이어간의 접결을 통해 3차원의 일체화된 프리폼을 제조하는 장비로 3D 원형 브레이딩의 경우 보빈 캐리어는 복수개의 원형링 전체를 계단 방식으로 상하로 이송되어지면서 레이어 전체가 접결된 3차원 프리폼을 형성하는데 비해 3D 인터락 브레이딩은 2D 브레이딩 방식을 응용하여 보빈 캐리어 이송을 위한 복수레이어의 혼기어 조합을 구성하고 보빈 캐리어를 인접한 레이어로만 이송시켜 상호 인접한 레이어간 접결을 통해 전체가 일체화 되는 3차원의 프리폼을 제조할 수 있도록 개발된 장비이다.

장비의 특성

맨드렐 공급장치 및 프리폼 권취장치 연계 시 자동생산 가능

맨드렐 부착 시 다층, 다축 구조의 복합재료 프리폼 제조 가능

레이어간의 접결이 다층, 다중으로 구성되어 일체형 프리폼 제조가 가능

장비사양

장비 구분 : TFB I320

Dimension(mm) : 4500(W) x 2400(L) x 4200(H)

Type : Horizontal Type

Braiding Carrier : 320EA

Axial Yarn : 320EA

Bobbin Dimension : 42mm x 154mm / 174ccm

Braiding Motor : 12KW

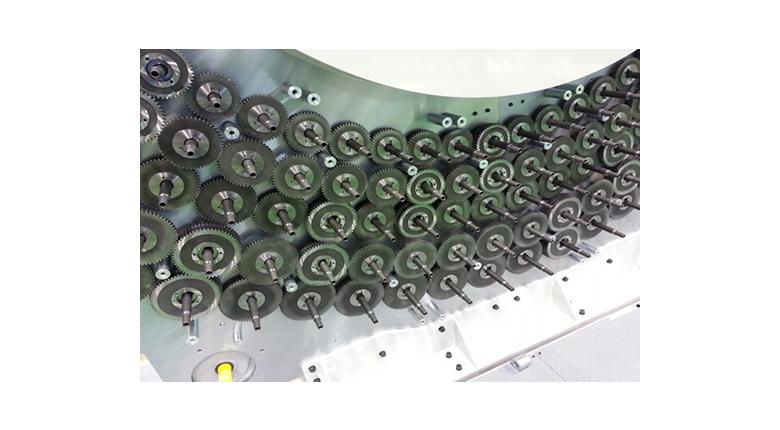

Driving Gear : 320EA

Speed(Horn gear r.p.m.) : max.120rpm

Axial Yarn Creel : Inner Frame Attachment

Option : Winder 1set, Bobbin winder 1set, Dust collector 1set, Bobbin spare : 320ea, Carrier spare : 6ea
