(주)시스템베이스
CS CAN Converter
모델명
시리즈
컨버터
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
– 윈도우용 GUI환경의 통합 유틸리티 제공(통신설정, 송수신, 펌웨어 업그레이드)
– 다양한 시리얼 명령어 및 C 코드 API 지원
– CAN 2.0A / CAN 2.0B 호환
– ±15KV ESD Protection

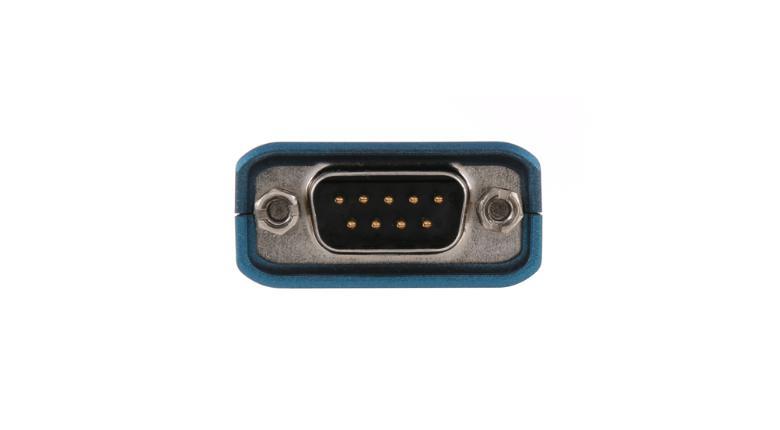

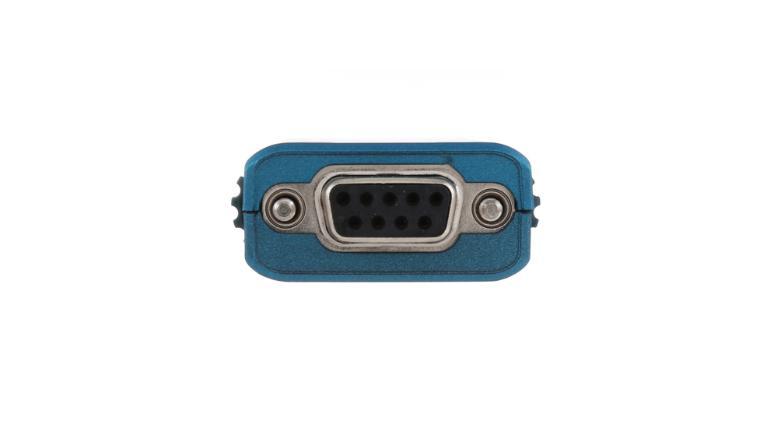

– DE9 9번핀 또는 CAN VBUS 통해 5VDC전원공급
– LED를 통한 통신 상태 확인
– 산업용 동작 온도 -40 ~ 85℃ 지원
– 전원공급: 5V DC (RS-232 또는 CAN 포트)
개요

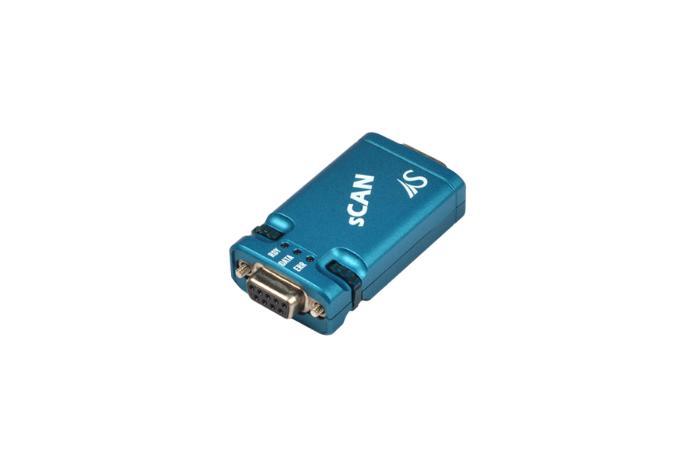

sCAN은 RS232 신호를 CAN 신호로, CAN 신호를 RS232 신호로 변환하는 컨버터이다. 내부에 명령어 처리 프로세스가 있어서 시리얼 데이터의 명령어를 해석하여 설정을 변경하거나 CAN 신호를 송신/수신할 수 있다. 또한 CAN 송신/수신 명령어는 변경할 수 있어, 기존 시스템의 변경 없이 사용할 수 있다. 명령어를 COM 포트 터미널을 통해전달할 수 있지만, 좀 더 편리하게 이용할 수 있도록 CANView를 제공하고 있다. CANView는 통신 환경 설정, 테스트는 물론이고 펌웨어 업그레이드까지 할 수 있는 통합 형 유틸리티이다.
다양한 CAN 옵션 기능 제공
sCAN 은 데이터 송수신 시 발생 된 오류를 감지하고 이를 재 송신 할 수 있는 ART(Automatic Retransmission)와 CAN Bus-off 발생 시 이를 자동적으로 복구할 수 있는 ABOR(Automatic Bus-Off Recovery) 기능을 제공하여 뛰어난 CAN 통신 신뢰성을 제공한다.
ID Masking
sCAN은 하드웨어적으로 수신하고 싶은 CAN ID만 수신할 수 있다.이를 Masking 기능이라 한다. 일반적으로 CAN 통신에서는 수신CAN ID와 Mask를 조합하여 CAN 네트워크 상의 모든 CAN Frame 중 보고자 하는 CAN Frame을 하드웨어 적으로 필터링하여 통신 처리 부하를 조절한다. 이 기능은 COM 포트 터미널 또는 CANView를 통해서 설정할 수 있다.
CANView
sCAN의 설정과 테스트를 위해서 통합 형 유틸리티인 CANView가 제공 된다. 이 프로그램을 이용하면 GUI 환경에서 간편하게 sCAN의 통신 설정을 변경할 수 있다. 또한 테스트와 모니터 기능을 동시에 지원하여, CAN 버스의 데이터를 모니터링 하거나 데이터를 CAN 버스를 이용하여 다른 장비에 전송할 수 있다.
CANView-테스트
CANView는 GUI 환경의 유틸리티로서 직관적인 메뉴를 통해 누구나 손쉽게 설정 할 수 있다. 이를 통해 사용자는 sCAN을 통해 송 수신되는 CAN 데이터의 모니터링 및 테스트에 활용 할 수 있다. 또한 모니터링 된 CAN 데이터를 TXT 포맷으로 저장 기능을 제공하여 데이터 분석에 용이하게 활용 할 수 있다.
CANView-시리얼 Baud rate 자동 감지
sCAN의 시리얼 통신 환경을 자동으로 찾아주는 기능이다. 이 기능은 sCAN의 시리얼 통신 환경을 기억하지 못하는 경우 편리하게 이용할 수 있다.
