개요

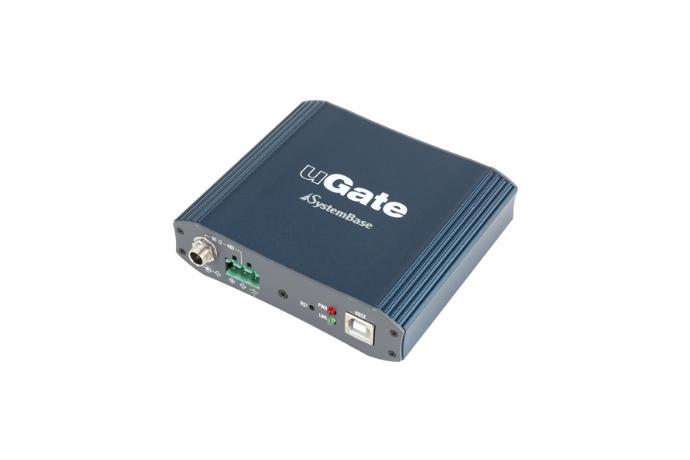

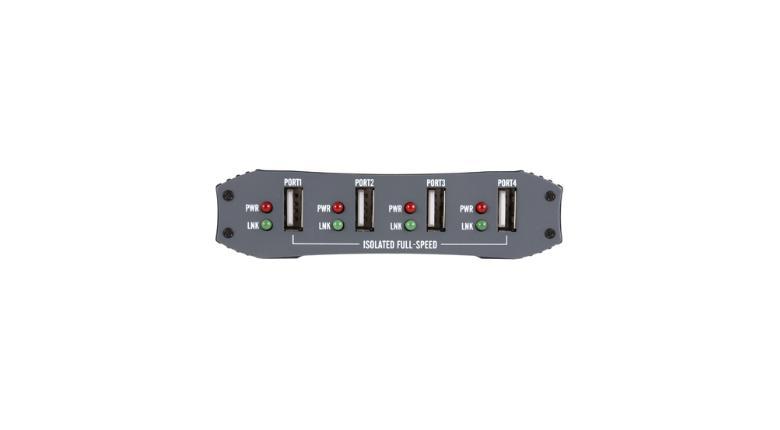

uGate-401F는 USB 2.0 Full-Speed 12Mbps를 지원하는 산업용 4 포트 USB 허브입니다. 특히 동작온도 -40~85℃를 지원하고, ±8KV ESD Level 4 보호회로가 장착되어 극한의 환경에서 안정적인 동작을 보장합니다. 또한 4개의 USB 다운스트림 포트는 ±5KV의 디지털 아이솔레이션 기능을 제공하여, 각 USB 다운스트림 포트간을 아이솔레이션시켜 벼락과 같은 천재지변에 의한 환경에서도 다른 포트에 영향을 미치지 않을 뿐 아니라, USB 업스트림 포트에 부착된 본체 역시 보호되는 역할을 수행하게 됩니다. 그리고 외부 전원을 공급 시 각각의 USB 다운스트림 포트에 최대 500mA의 전원을 공급하기 때문에 대량 소비전력이 필요한 USB 장치를 연결하여 사용하여도 아무런 문제가 없습니다.

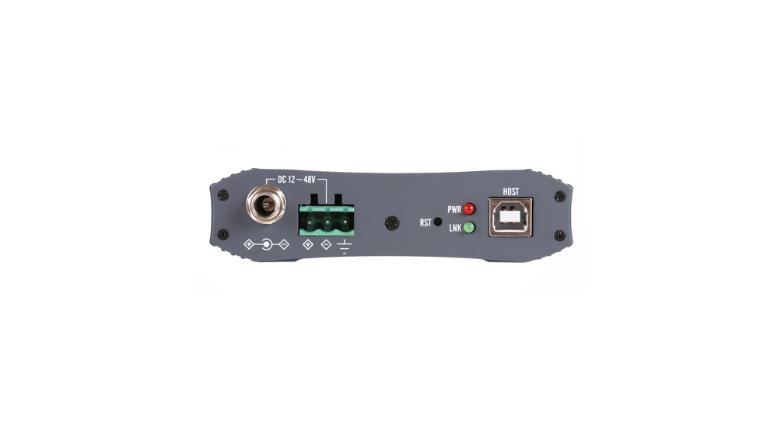

또한 외부 전원은 DC 12~48V의 넓은 전압을 지원하며, 전원을 공급하는 커넥터가 파워 잭의 형태와 터미널 블록 형태를 제공하는 이중 전원 공급을 지원하여 2개의 커넥터에 전원을 다른 전원 공급기에서 공급하는 경우 하나의 전원이 고장이 발생해도 안정적인 동작을 이루어 줍니다. 이런 이유로 uGate-401F는 산업 현장에 사용할 수 있는 안정적이고 뛰어난 USB 허브입니다.

디지털 아이솔레이션 지원

uGate-401F는 ±5KV 디지털 아이솔레이션을 지원합니다. 디지털 아이솔레이션은 기존의 옵토 아이솔레이션 기술을 대체하는 기술입니다. 최대 ±5KV 아이솔레이션 등급과 ±10KV 까지의 서지로부터 보호할 수 있어, 산업용 기기로서 뛰어난 안정성을 제공합니다. 특히 옵토 아이솔레이션은 LED 기반의 기술이 가지고 있는 한계성으로 인하여 입력전류, 온도, 수명에 따라 출력이 일정치 못했던 문제점을 가지고 있으나 디지털 아이솔레이션은 이 모두를 해결하여, 척박하고 노이즈가 많은 환경에서 보다 안정성 있는 동작을 보장합니다.

산업 동작온도 -40~85℃ 지원

uGate-401F는 최저온도 -40℃와 최고온도 85℃를 채택하고 IEC 60068-2-33에 의한 온도 변화 사이클과 IEC 60068-2-30 온습도 12+12시간 사이클에 따른 환경 시험을 통과하여 산업 동작온도인 -40~85℃와 90% 상대습도 하에서 안정적인 동작을 지원합니다. 이는 아주 추운 한겨울과 고온 다습한 한여름 실내/외 산업 현장에서 기기의 정상적인 동작을 보장하여 주는 것을 말하며, uGate-401F가 갖는 높은 신뢰성과 안정성을 대변해 줍니다.

Surge Protection

서지는 대부분 전원 케이블을 통해서 들어오며, 전류나 전압이 급격히 증가하는 전기적인 충격파를 말합니다. 작은 서지가 자주 발생하면 부품을 열화 파괴시키고, 강한 서지는 회로를 회생 불능 상태로 만들어 버립니다. 서지는 대부분 낙뢰에 의해서 발생하며, 전기적 개폐기의 기동에 의해서도 발생합니다. 서지의 발생을 원천적으로 막을 수 없기 때문에 이에 대한 피해를 줄이기 위한 대책이 필요합니다. uGate-401F는 내부에 10/1000㎲ 파형의 400W 서지 충격파에 대한 보호회로를 내장하여 내/외부 장치를 보호합니다.

ESD Protection

사람이나 기타 ESD 발생원과의 접촉에 의하여 정전기가 방전하는 경우, 이 방전된 정전기에 의하여 전자부품이 열화 되거나 파괴가 됩니다. ESD에 의한 파괴를 막기 위하여 산업 현장 환경이나 작업자에 의한 방지책이 다양하게 제공되고 있으나 uGate-401F는 ESD 대책으로 IEC 61000-4-2(ESD Level 4 Protection)에 의한 Contact ±4KV, Air ±8KV ESD 보호 기능이 내장되어 있습니다.
