제품 상세 설명

– USB 용 4 포트 시리얼 통신 어댑터
– USB Rev 2.0 High-Speed 지원
– RS232(DE9 Female) 시리얼 인터페이스 제공
– 최대 921.6Kbps 통신 속도 지원
– TX/RX LED를 통한 통신 상태 표시
– DB9 커넥터 9번핀을 통하여 +5v 전원공급
– ±15KV 전기 충격 신호로부터 자체 보호기능 내장

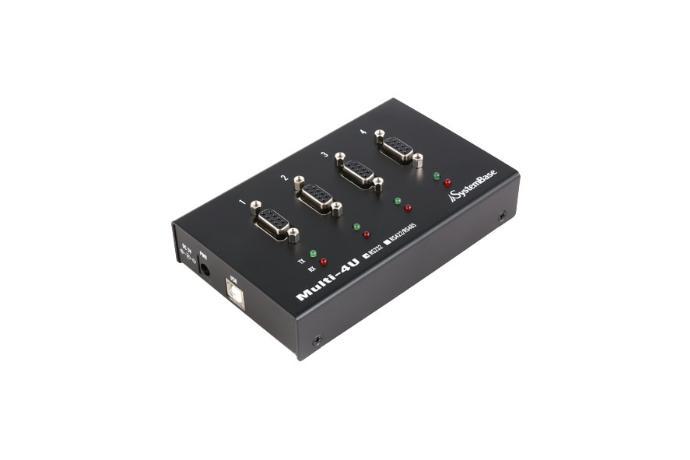

Multi-4U는 시리얼 통신 포트를 USB 버시를 통해 시스템베이 장착 할 때 손 쉽고, 빠르게 할 수 있는 시리얼 통신 어댑터 입니다. 또한 USB Full-Speed와 시리얼 통신 속도 921.6Kbps 지원 및 15KV 서지 프로텍터가 장착 되어 호환성과 안전성을 제공 합니다. 시리얼 통신 상태를 나타내는 LED는 디버깅 용도 외에 미려한 디자인과 잘 어울려 사용자에게 더 나은 만족감을 줍니다. Multi-4U는 RS232 와 RS422/RS485(Combe) 통신 인터페이스를 지원하는 2가지 모델이 있으며, 연구개발, 사무 자동화, 공장 자동화용 등 다양한 부문에서 사용 됩니다. Combo 모델인 경우 뒷면에 설치된 스위치는 RS422 Point to Point 모드와 Multi-Drop 모드를, RS485 Echo 모드와 Non-Echo 모드를 손쉽게 선택 할 수 있게 해주고, 통신 선로 상황에 맞게 터미널 저항도 ON/OFF 할 수 있습니다.


9번핀을 통한 전원공급

Multi-4U는 DB9 9번 핀을 통하여 +5V를 점퍼 세팅을 통하여 RI 신호선을 대신하여 외부로 공급할 수 있습니다. 이 기능은 시스템 베이스가 세계 최초로 채택한 방식인데 바코드 리더기 등에 간단히 전원을 공급할 수 있습니다. 즉 전원 아답터 등이 필요 없어 추가적인 비용을 줄일 수 있으며, 깨끗한 환경 제공과 유지보수에 많은 이점 입니다.


(주)시스템베이스 Serial Port Multi-4U RS232 3



(주)시스템베이스 Serial Port Multi-4U RS232 4



(주)시스템베이스 Serial Port Multi-4U RS232 5

자료 다운로드

Multi-4/USB Specifications
