Recycling System

Separate Recycling Type of

Scrap Crusher, Dust Distributor, Melting Extruder and Mixer

(SHR-1318C, SHR-1318D, SHR-810E & SHR-1318M)

◈작업 공정

투입 -파쇄분쇄 분리 물질(Separated material) - 재활용②분진(Dust) - 사이로 보관(Storing in Silo) - 감융(Melting) - 압출가공(Extrusion) - 배출(Scrap)

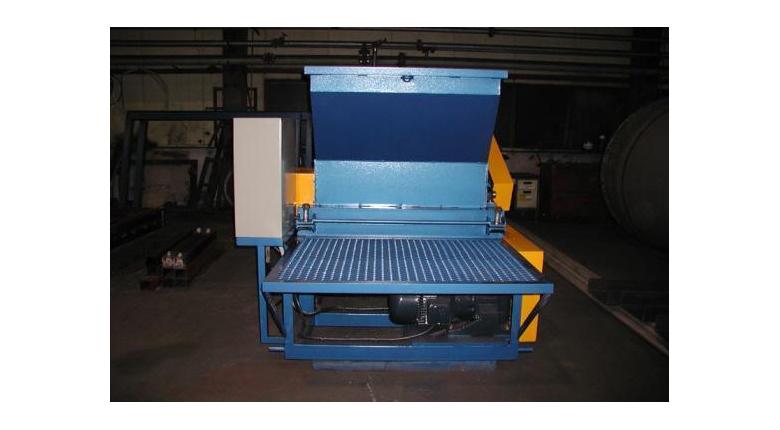

     Crusher(SHR-1318C)

1. 파쇄 용량 : 130 ~ 180 Kg/Hr

2. 사양

   ①1st 파쇄 기어드 모터 7.5kw(10HP), 감소 비율 40 : 1

   ②2nd 파쇄 모터 11.2kw(15HP), 4 poles & 3 phases

   ③스크린망 통과 직경(블록 스크랩용) Ø 16

   ④투입구 치수(L*W) : 1,200 x 940(540)

   ⑤스크랩 이송 블로워 : 3.7kw(5HP), 1 Unit

   ⑥파쇄품 보관 사이로 치수 : 2,500 x 2,500 x 5,800mm

   ⑦사이로 망 포함 치수(L*W) : 2,350 x 2,350mm

   ⑧총 전력 소비량: 23kw

   ⑨제품 치수(L*W*H) : 2,720(2,320) x 2,080 x 2,070mm

   ⑩제품 중량 : 2 Ton

      Dust Distributor(SHR-1318D)

1. 분진제거 용량: 130 ~ 180 Kg/Hr

2. 사양

①메인 기어드 모터: 3.7kw(5HP), 1/30

②실린더 탱크 길이 : 2,200mm

③투입구 크기 : Ø 250

④기어드 모터를 통한 회전 밸브 흡입 시스템 180W, 1/40

⑤외경 이중 탱크망 Ø 3

⑥7.5kw(10HP) 용량의 1개 블로워가 먼지를 사이로로 이송시키는데 사용됩니다.

⑦3.7kw(5HP) 용량의 1개 블로워가 스크랩을 사이로로 이송시키는데 사용됩니다.

⑧면직물 사이로 규격(L*W*H): 2,500 x 2,500 x 5,800mm

⑨망을 포함한 면직물 사이로 규격(L*W): 2,350 x 2,350mm

⑩면직물 분진 사이로 규격(L*W*H) : 2,500 x 2,500 x 5,800mm

⑪망을 포함한 면직물 분진 사이로 규격(L*W) : 2,350 x 2,350mm

⑫총 전기 소모량 : 16kw

⑬제품 치수(L*W*H): 2,950 x 1,000 x 1,770mm

⑭제품 중량 : 0.8 Ton



    Mixer(SHR-1318M)

1. 믹싱 용량 : 130 ~ 180 Kg/Hr

2. 사양

①믹서모터 변환 시스템

②메인 기어드 모터 : 0.75kw(1HP), 1/5 with inverter, 2 units

③실린더형 투입 탱크 : 2 unit

④믹싱 호퍼 : 1 unit

⑤투입구 치수 : Ø 250

⑥EPS 비드를 위한 PP 사이로 규격(L*W*H) : 2,500 x 2,500 x 5,800mm

⑦망을 포함한 EPS 비드 PP 사이로 규격(L*W) : 2,350 x 2,350mm

⑧총 전기 소모량 : 1.5kw

⑨제품 치수(L*W*H): 3,780 x 900 x 950mm

⑩제품 중량 :  0.6Ton



     Melting Extruder(SHR-810E)

1. 압출량 : 80 ~ 100 Kg/Hr

2. 제품설명

①탄화처리가 아닌, 적절한 녹임을 통해 조각들이 재활용됨

②스크랩 확장비율에 따라 온도를 조절할 수 있음

③파워 모터와 체인 구동을 통해 안정적인 생산시스템 구축

④인고트(플라스틱류)를 위한 감융 시스템

⑤손쉬운 기기 구동

3. 사양

①메인 기어드 모터 : 11.2kw(15HP), 1/20

②실린더형 탱크, 스크류 타입

③투입구 크기 : Ø 250

④기어드 모터를 통한 회전 밸브 흡입 시스템 0.5HP, 1/40

⑤히터(5 Units) : 10.6kw

⑥EPS 스크랩 1st and 2nd 융해 온도 : 170 ~ 185 ℃

⑦총 전기 소모량 : 22 kw

⑧제품 치수(L*W*H): 2,020 x 1,200 x 1,770mm

⑨제품 중량 : 1 Ton
