제품 상세 설명

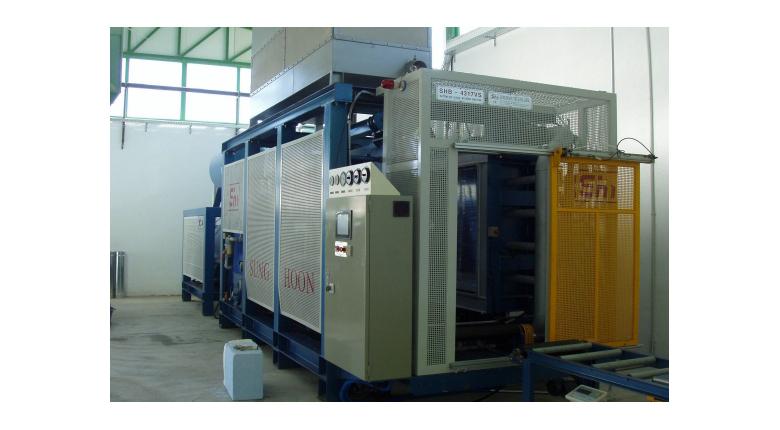

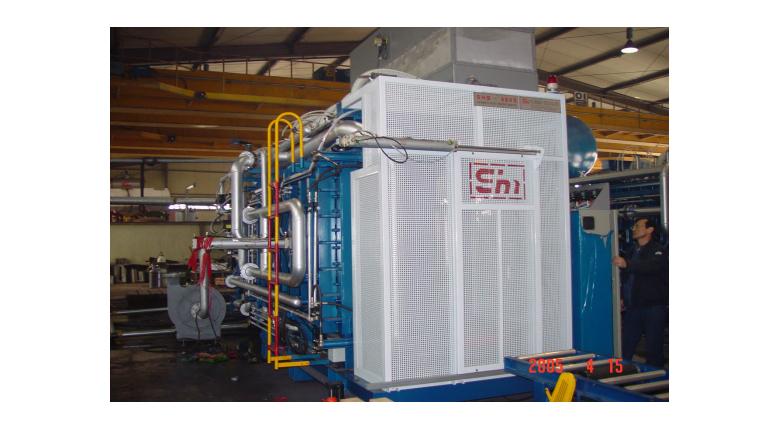

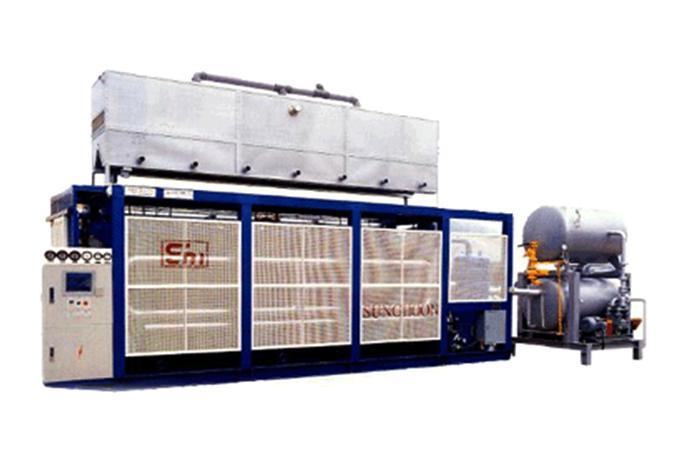

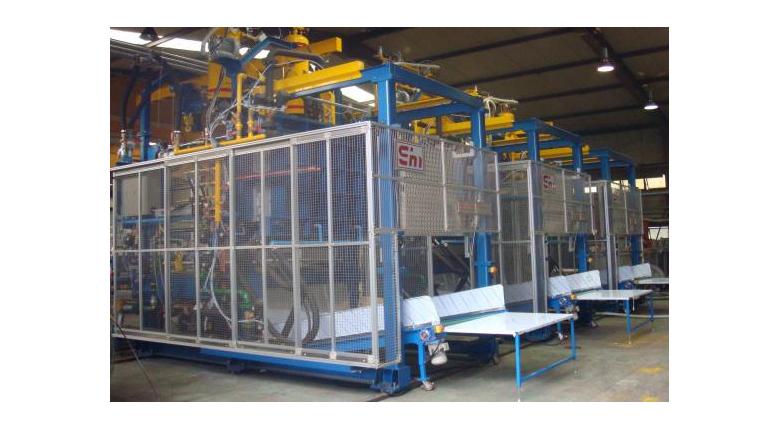

자동 평판성형기
1. Block Mold Size는 규격화된 제품과 고객의 별도 요구 조건에 따라 제작 가능한 자동 성형기이다.
2. 원료 충진 방식을 2 단계로 함으로써 단기간에 원료 충진이 가능하며 코너 부분의 미충진 및 미성형을 제거하였다.
3. 챔버 내 부착된 SUS-Plate의 Vent-hole을 정밀하게 레이저 가공하여 스팀공급을 원활하도록 하였다.
4. 스팀 및 배수(드레인)라인 연결 부분의 호스를 제거하고 메탈 씰 밀착 방식을 채택하여 반영구적인 연결 시스템을 이룩하였다.
5. 기계 가동시 충격 발생으로 인한 기계의 변형방지를 위하여 Tie-Rod 대신 Rail Type으로 개선 하였으며 사용상의 보전이 용이하게 설계 제작하였다.
| INDEX | UNIT | SHB-412VS | SHB-420VS | SHB-4316VS | SHB-4325VS | ||||||||||||||||
| Cylinder Dia. & Stoke |
mm x mm x Number | Ø63 x 800 x 4 | Ø63 x 800 x 4 | Ø63 x 1080 x 4 | Ø63 x 1080 x 4 | ||||||||||||||||
| Oil Hytdraulic Pump Motor |
Kw | 5.5 | 5.5 | 5.5 | 7.5 | ||||||||||||||||
| Hopper Capacity |
㎥ X Number | 3.5 X Ø90 X 12 | 4.5 X Ø90 X 16 | .7 X Ø90 X 16 | .11 X Ø90 X 18 | ||||||||||||||||
| Conne ction Piping Dia. |
Steam | Pres sure |
Dia. | Con sump tion |
5kg/ ㎠ |
125A | 1400kg /hr |
5kg/㎠ | 150A | 1600kg /hr |
5kg /㎠ |
150A | 1700kg /hr |
5kg /㎠ |
150A | 1800kg /hr |
|||||
| Air | Pres sure. |
Dia. | Con sump tion |
6kg/ ㎠ |
40A | 85㎥ /hr |
6kg/㎠ | 40A | 85㎥ /hr |
6kg /㎠ |
40A | 94㎥ /hr |
6kg /㎠ |
40A | 110㎥ /hr |
||||||
| V Cooling Water | Pres sure |
Dia | Tempe rature |
Con sump tion |
3kg |
65 A |
20℃ | 6㎥ /hr |
3kg /㎥ |
65 A |
20℃ | 6㎥ /hr |
3kg /㎥ |
65 A |
20℃ | 7㎥ /hr |
3kg /㎥ |
65 A |
20℃ | 7.5㎥ /hr |
|
| Drain | Dia | 125A(250A) | 150A(250A) | 150A(250A) | 150A(250A) | ||||||||||||||||
| Vessel Volume | Tank (㎥) |
Pump Motor (kw) |
C Water Dia. |
3 | 11 x 4P x 2 | 20A | 4.7 | 18.5 x 4P x 2 |
20A | 4.7 | 15 x 4P x 2 | 20A | 4.7 | 23 x 4P x 2 | 20A | ||||||
| Supply Blower | kw | 3.7 x 2P x 1set | 3.7 x 2P x 2set | 3.7 x 2P x 2set | 3.7 x 2P x 2set | ||||||||||||||||
| Electric Power | kw | 32 | 45 | 44 | 59 | ||||||||||||||||
| Machine Expander |
L x W x H | 11944 x 3224 x 4430 | 17000 x 3224 x 4430 | 17500 x 3950 x 4430 | 22700 x 3950 x 4430 | ||||||||||||||||
| Machine Weight |
Tons | 15 | 18 | 20 | 22 | ||||||||||||||||
