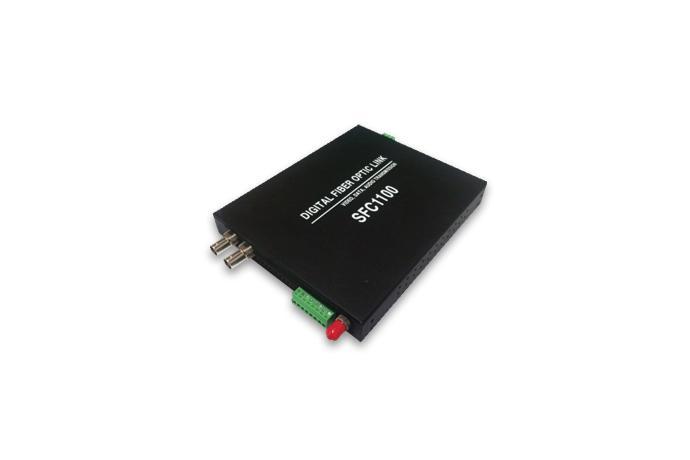

[단종] CCTV 광링크
모델명
시리즈
단종
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
2채널 비디오, 1데이터 신호를 장거리 전송
- 2채널 비디오, 1데이터 신호를 장거리 전송
- 10비트 디지털 방식의 고품질 영상 전송
- Video Input with AGC(Automatic Gain Control)
- Power, Video Presence, Data In/Out, Fiber Link 상태 표시 LED
- Video Input with AGC(Automatic Gain Control)
- 단독형 및 1U/4U 19" Rack모듈형 지원
- 비디오/광포트 원격 모니터링
| 비디오 | 방식 | 입력범위 | 출력범위 | 대역폭(-3db) | ||
| PAL/NTSC | 0.5~2Vpp | 1Vp-p | 8Mhz | |||
| Differential gain | Differential phase | 신호잡음비 | 커넥터 타입 | |||
| ≤1% | ≤ 1˚ | ≥63dB | BNC 75Ω | |||
| 데이터 | 통신방식 | Data Rate | Data Format | Operating Model | 커넥터 타입 | |
| RS232 or RS422/485 | DC to 100kbps | NRZ, RZI, Manchester | Simplex or Full duplex | TB 5~ TB 8 | ||
| Optical | 파장 | 광케이블 타입 | Budget(system) | Out level | Input power | 커넥터 타입 |
| 1310/1550nm | Single Mode, Multi Mode | 12dB | -5~-12dBm | -35dBm | ST | |
| 동작환경 | Stand-alone | Rack-mount | 전원 | 동작온도 | 습도 | |
| 4W | 4W | DC 12V 1.5A | -20°C ~ 70°C | 0% ~ 95% | ||
| 크기 | SFC1100-1V/2V/4V : 147.6mm(W) x 180.6mm(D) x 25.3mm(H) SFC1100-8V : 147.6mm(W) x 180.6mm(D) x 50.6mm(H) | |||||
모델명 | 사 양 |
| SFC1100-2V | Fiber: 1310/1550nm, 2CH BNC 75Ω Video ST Type, 1 Fiber 송수신 20km |
| SFC1100-2V1D | Fiber: 1310/1550nm, 2CH BNC 75Ω Video ST Type, 1CH Data, 1 Fiber 송수신 20km |
| SFC1100-4V | Fiber: 1310/1550nm, 4CH BNC 75Ω Video ST Type, 1 Fiber 송수신 20km |
| SFC1100-4V1D | Fiber: 1310/1550nm, 4CH BNC 75Ω Video ST Type, 1CH Data, 1 Fiber 송수신 20km |
| SFC1100-8V | Fiber: 1310/1550nm, 8CH BNC 75Ω Video ST Type, 1 Fiber 송수신 20km |
| SFC1100-8V1D | Fiber: 1310/1550nm, 8CH BNC 75Ω Video ST Type, 1CH Data, 1 Fiber 송수신 20km |
| SFC1100-1U | 4 Slot Chassis, 19" Rack 장착가능 |
| SFC1100-4U | 16 Slot Chassis, 19" Rack 장착가능(Option: 전원 이중화) |
| ※ Option Module | |
| AUDIO Module | 2CH AUDIO 모듈 추가 가능 |
| DATA Module | 1CH 데이타 모듈(RS485 또는 RS232 추가시, 2CH 데이타 모듈 추가 가능) |
| CONTACT Clause | 2CH C.C 모듈 추가 가능 |
