감압일체형 수도용 앵글밸브
모델명
시리즈
세대별 급수용 감압밸브
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

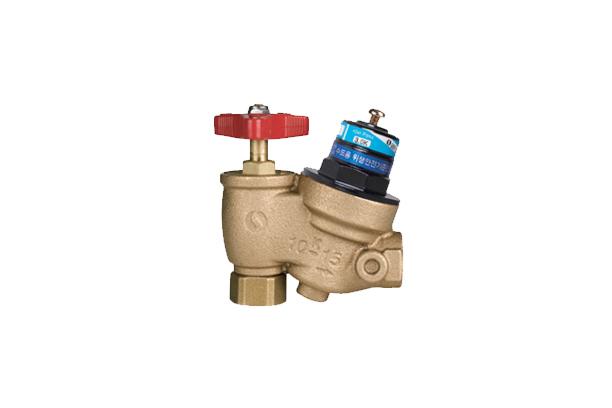

감압일체형 수도용 앵글밸브 10kgf/cm² [1MPa]
세대별 급수용(냉ㆍ온수)으로 사용되는 수도용 앵글밸브에 감압기능과 첵크기능을 추가한 밸브로서 계량기 공회전과 역류방지, 워터햄머 현상을 확실히 방지하며 설치가 매우 편리하다.
대한주택공사 신자재등록
실용신안등록
특징
아파트 및 오피스텔 등의 세대별 급수에 사용되는 밸브로 종전 수도용 앵글밸브에 감압기능과 첵크기능을 추가한 밸브로서 별도의 감압밸브 설치가 필요없다.
제품을 콤팩트하게 일체화하여 기존 양수기 함에서의 설치공간이 여유로와 설치시 작업성이 뛰어나다.
종전배관시 수도계량기의 공 회전으로 인한 문제를 확실하게 해결한 제품이다.
첵크기능이 내장되어 있어 역류방지가 확실하며 워터햄머 현상을 저감시키는 동시에 배관 구조가 단순하고 설치비및 유지비를 절감시킨다.
1차측인 수도용앵글밸브 내부에 여과망(Screen)이 내장되어 이물질 청소시 편리하게 사용할 수있다.(사용설명서참조)
▶ 본 제품은 주문자의 요구압력으로 Setting되어 출고되며 "수압시험용볼트"(실용신안등록)가 장착고정되어 세대내의 배관수압 시험시 별도의 조치가 필요없다.
(시험이 종료된 후 반드시 빼내어 제거해 주어야 한다.)
사양
형식 NO | SI-104 | SI-104AC | ||
적 용 유 체 | 냉ㆍ온수 | |||
적 용 압 력 | MAX, 1Mpa(10kgf/㎠) | |||
적 용 온 도 | 0°C ~ 80°C | |||
내 압 시 험 | 수압 MAX,2Mpa(20kgf/㎠) | |||
접 속 방 법 | KS 관용 테이퍼 나사(Rc), NPT나사 | |||
압력조절범위 | 0.5~3.5kgf/㎠, 2.5~5.0kgf/㎠ | |||
주 요 재 질 | BODY | CAST BRONZE | CAST BRASS(NPb) | |
압력조절 구동부 | DIAPHRAGM [EPDM or H.NBR] | |||
SEAT | STS304 | |||
DISC | BRASS & VITON | |||
SCREEN | STS 304 | |||
PACKING & O-RING | EPDM | |||
SPRING | STS 304 | |||
단면도
치수
형식 NO | SI-104 | SI-104AC | ||||||||
SIZE | H (OPEN) | L | H1 | d | d1 | H (OPEN) | L | H1 | d | d1 |
15A(1/2") | 98 | 68 | 22 | PF1/2" | Rc1/2" | 98 | 68 | 22 | PF1/2" | Rc1/2" |
20Ax15A(3/4"x1/2") | 106 | 73 | 26 | PF3/4" | Rc1/2" | 106 | 73 | 26 | PF3/4" | Rc1/2" |
20A (3/4") | 106 | 73 | 26 | PF3/4" | Rc3/4" |
|
|
|
| |
25A (1") | 133 | 97 | 31 | PF 1" | Rc 1" |
|
|
|
| |
