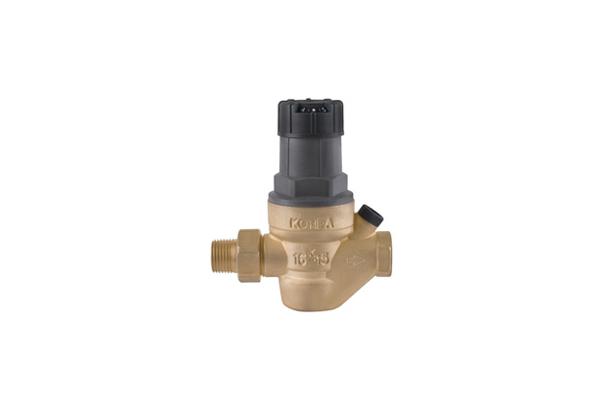

세대별 급수용 대유량 감압밸브
모델명
시리즈
세대별 급수용 감압밸브
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
세대별 급수용 대유량 감압밸브 10kgf/cm² [1MPa]
아파트, 중ㆍ고층 빌딩 등에 사용하는 세대별 급수용 감압밸브로서 기존 감압밸브보다 20~30%의 유량 증대를 이루어 피크 부하시에도 충분한 유량을 공급할 수 있다.
특징
세대별 급수용 감압밸브로 각 세대별 유입되는 급수의 압력 편차로 인한 유량 불균형 을 완전히 해결하여 1차측의 압력 변화에도 2차측 압력이 일정하게 유지된다 .
스트레이너가 입구측에 내장되어 이물질에 의한 오작동을 미연에 방지하였다.
SI-802M은 별도의 공구 없이도 압력조절부의 회전으로, 압력조절이 가능하고 인디게이터로 확인 할 수 있어 매우 편리하다.내부품이 카트리지 형태로 구성되어 교체시 편의성을 도모하였다.
유량증대를 이루어 최대 동시 사용되는 피크 부하시에도 적정한 유량을 공급할 수 있다.
▶ 첵 크장치가 내장된 제품도 생산된다. (주문사양)
▶ 압 력계 설치용 플러그가 있어 필요에 따라 별도의 압력계 설치가 가능하다.(주문사양)
▶ 제품 출고시 고객의 요구에 의해 2차측 압력이 조절되어 출고 됨으로 가급적 임의로 조절하지 않는 것이 좋으며 설계 및 용량 변경시 당사에 문의 바랍니다.
사양
형식 NO | SI-802M | SI-802M1 | ||
적 용 유 체 | 냉ㆍ온수 | |||
적 용 압 력 | MAX, 1Mpa(10kgf/㎠) | |||
압 력 조 절 범 위 | 0.5~3.5 kgf/㎠, 2.5~5.0kgf/㎠ | |||
적 용 온 도 | 0°C~80°C | |||
내 압 시 험 | 수압 MAX, 2Mpa(20Kgf/㎠) | |||
접 속 방 법 | KS 관용 테이퍼 나사(Rc), NPT나사(주문사양) | |||
주 요 재 질 | BODY | CAST BRASS | ||
압력조절 구동부 | DIAPHRAGM [EPDM or H.NBR] | |||
SEAT | STS304 | |||
DISC | BRASS and VITON | |||
SCREEN | STS304 | |||
SPRING | STS304 | |||
단면도
치수
형식NO | TYPE | SI-802M | SI-802M1 | |||||||||
SIZE | TYPE | L | H1 | H2 | d | d1 | L | H1 | H2 | d | d1 | |
15A (1/2") | 니플형 | 108 | 94 | 125 | Rc1/2" | R1/2" | 108 | 65 | 96 | Rc1/2" | R1/2" | |
| 첵크내장형 | 118 | 94 | 125 | Rc1/2" | R1/2" | 118 | 65 | 96 | Rc1/2" | R1/2" | |
