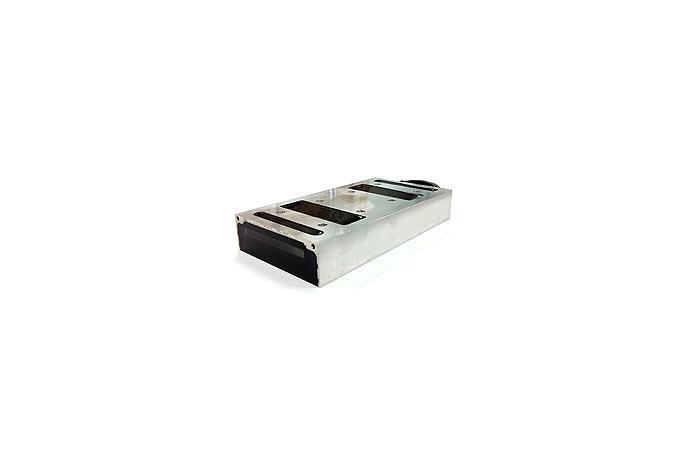

Linear Motor (Cased IronCore Type)
모델명
시리즈
Linear Motor
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
Basic Specifications
Rating Condition : Continuous
Voltage Endurance : AC1500V, 1Min.
Operating Temperature : 0~40℃
Coil Insulation Class : F Class (155℃)
Hall Effect Device : Optional
Power Supply Requirement : Trapezoidal or Sinusoidal 3-phase Brushless Amplifier
Performance Specifications
| Model | Unit | SWL-ePE20C | SWL-ePE30C | SWL-ePE40C | |
| Continuous | Force | [ N ] |
770 |
1125 |
1500 |
| Current | [ Arms ] |
10 |
10 |
10 |
|
| Max. | Force | [ N ] |
2165 |
3185 |
4300 |
| Current | [ Arms ] |
30 |
30 |
30 |
|
| Force Constant (Kf) | [ N/Arms ] |
77.5 |
113.5 |
155.6 |
|
| Back EMF Constant (Ke) | [ Vrms/(m/sec)] |
25.8 |
37.8 |
51.9 |
|
| Electrical Time Constant | [ msec ] |
7.52 |
7.82 |
7.57 |
|
| Resistance (L to L) | [ Ω ] |
1.78 |
2.6 |
3.62 |
|
| Inductance (L to L) | [ mH ] |
13.39 |
20.33 |
27.4 |
|
| Attraction Force | [ N ] |
3090 |
4630 |
6180 |
|
| Mover Weight | [ kg ] |
8.2 |
12.2 |
16.2 |
|
