제품특징

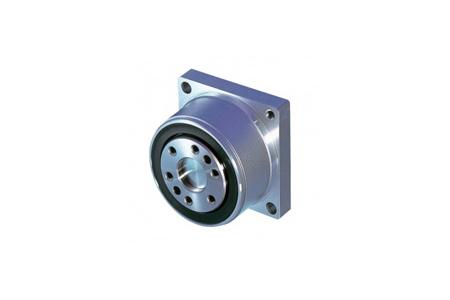

소형·경량·고정밀도의 하모닉드라이브에 소형사이즈의 「CSF-mini시리즈」가 탄생했습니다.

당사 독자개발의 「소형4점 접촉 볼베어링(ball bearing)」을 지지베어링으로 채용하고, 취급하기 쉬운 유니트 타입과 소형 서보 모터용의 기어헤드타입을 준비했습니다.

(기어헤드타입에는 플랜지(flange) 출력 타입과 축출력 타입이 있습니다.)

1) 기어헤드타입

: 고성능 소형 서보모터와 조합하는 것이 컨셉인 기어헤드입니다. 동일한 사이즈의 거어에서는 최고의 출력특성을 자랑합니다.

2) 유니트타입

: 입력축이 부착된 타입의 유니트입니다. 하모닉드라이브의 취급이 익숙하는 않은 곳에서도 다루기 쉽고간단하게 고정도위치결정을 얻을 수 있습니다.





제품사양



형식

1) 기종：CSF-mini시리즈

2) 형번：5, 8, 11, 14

3) 감속비：30, 50, 80, 100

4) 형식：

・ 1U=입력축 타입 축출력 (양축)

・ 1U-F=입력축타입 플랜지출력

・ 1U-CC=1U형상 모터를 취부하는 타입, 축출력

・ 1U-CC-F=1U형상 모터를 취부하는 타입, 플랜지출력

・ 2XH-F=기어헤드타입 플랜지출력

・ 2XH-J=기어헤드타입 축출력

5) 특주사양：

・ SP=형상과 성능의 특주

・ 무기입=표준품



정격표
