제품특징

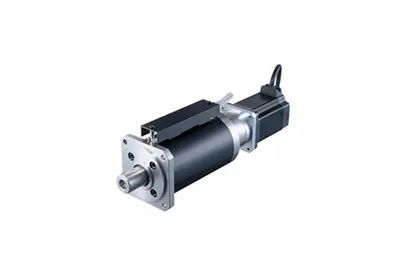

LAH시리즈는 소형·고분해능·고추력을 겸해 갖춘 리니어 액츄에이터입니다.

최대추력 390N, 분해능 0.069μm의 『LAH-46(DC서보 모터 구동 타입)』과 최대추진력 3000N, 분해능 2μm의 『LAH-80(stepping motor 구동 타입)』의 2기종이 있습니다.



용도

ㆍ 정밀위치조정

ㆍ 액정판 제조 장치의 위치조정

ㆍ 정밀 검사

ㆍ 측정 장치의 위치조정

ㆍ 화상계측시의 워크 위치결정장치

ㆍ 정밀공작기의 공구 위치 결정

ㆍ 고정도 조립 로봇



특징

ㆍ 최대추력 : 390N (40kgf)

ㆍ 분해능 : 0.069μm

ㆍ 스트로크 : 10mm、30mm

ㆍ 최대이송속도 : 3.7mm/s

ㆍ 반복위치결정정도 : ±0.5μm/스트로크1mm

ㆍ 로스트모션 : 5μm/스트로크 1mm

※ 구동모터를 스테핑모터로 변경이 가능합니다.
