• Eldridge Products, Inc. (EPI) Series 9000MP 멀티포인트 열식 질량 유량계 시스템은 큰 교차 섹션 지역때문에 두 개또는 그 이상의 센싱 포인트를 필요로 하는 곳의 열식 질량 유량 시스템에서 공기나 가스 유량을 측정하기 위해 디자인 되었습니다.
• Series 9000MP 멀티포인트 열식 질량 유량계 시스템은 현재 우리의 최신 Master-Touch  마이크로 프로세서 기술을 통합시켰습니다.
• 이러한 진보는 사용자가 큰 덕트,굴뚝,유량도관에서 유량을 측정하는데 비할데 없는 제어, 전원, 유연성을 제공합니다. Series 9000MP 멀티포인트 열식 질량 유량계 시스템은 15 SFPM (.076 NMPS)이하 ,  20,000 SFPM (101.6 NMPS)이상의 속도를 기초로 한  100:1의 칼리브래이션 turndown 또는 그이상의  ± (1% of reading + .5% of full scale) 의 정확성을 가지고 있습니다.

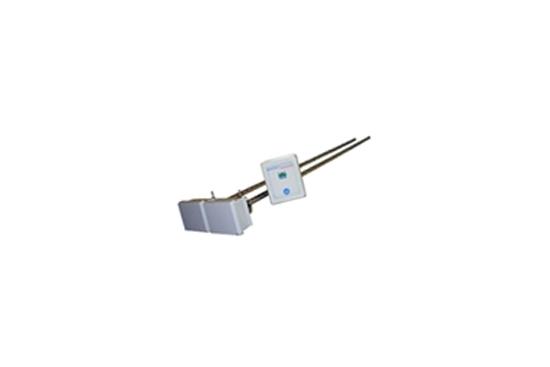

• 각각의 Series 9000 멀티포인트 열식 질량 유량 시스템은 Series 9000MP 유량 트랜스미터 프로브 어셈블리와  Series 9600MP 열식 질량 유량 시스템 제어 패널을 포함하고 있습니다.
• 유량 트랜스미터 프로브 어셈블리는  Series 9000 멀티 포인트 열식 질량 유량계 시스템의 심장입니다.
• 프로브 어셈블리는  1½" OD 프로브 새프트에 설치된 두개 또는 그 이상의 유량 센서 (최대 프로브당 12개의 센서)로 구성되어 있습니다. 각 센서는  자신의 브리지 보드에 매치되었으며 각각 교정되고 직선화됩니다.
• 각 센서의 브리지 보드와 마이크로프로세서는 프로브 새프트의 끝에 렌클로져에 있는 유량 덕트 바깥에 설치됩니다.
• 각 센서와 브리지 보드셋으로 부터의 전압 출력은 순간 유량 신호의 정확한 직선화를 위해 자신의 Master-Touch 마이크로프로세서 보드로 보내집니다.
• 그러면 프로브에 있는 멀티플 센서로부터의 직선화된 출력 신호는 summer/averager 모듈 (옵션140)에 의해 평균화됩니다.
• 전형적으로, 프로브의 어셈블리의 평균화된 출력 신호는  다른 프로브 어셈블리로 부터의 신호들을 총 평균화하기 위해  리모트 열식 질량 유량계 시스템 제어 패널로 전송됩니다.
• 그러나, 유량 트랜스미터 어셈블리는  열식 질량 유량계 시스템 제어 패널에서 각각의 센서 수치를 허락하도록 하는 하나의 평균 출력 신호 또는 각각의 신호와 지정됩니다.
•  각각의 센서와 브리지 보드세트는 정기적으로 실행을 확인하기 위해 테스트합니다.
•  만약 하나 또는 그 이상의 세트가 작동을 하지 않을 경우, 센서 입력 와이어를 제거하고, 열식 질량 유량계 시스템 운영에 영향을 주지 않고 평균 보드에 있는 DIP 스위치를 끔으로써 프로브 신로 평균으로 부터 제거 할 수 있습니다.
• 각 센서와 브리지 보드세트는  전체 프로브 해체를 하지 않고도 현장에서 교체가능 합니다.

Guideline

• 아래의 차트는 회로 덕트의 제시된 횡단 포인트의 수에 대한 가이드 라인입니다.
• 일단 평균 순간 유량이 결정되면, Series 9000 열식 질량 유량계 시스템의 최소한 센서 수를 지정합니다.
• 측정된 포인트가 크면 클수록, 최종 평균 순간 유량의 정확도를 더 높아 집니다.
• 평균 유량의 포인트가 결정되지 않는다면, 아래 차트를 기초로 하여 포인트의 수를 지정하세요.

• Series 9600MP 열식 질량 유량 시스템 제어 패널은 16" x 14" NEMA 4X 섬유유리 엔클로져 (NEMA 7 선택)에 보관되어 있습니다.
• 이 엔클로져는  holds 전원 공급, 옵션 141 averager 보드 (멀티플 브로브 어셈블리와 열식 질량 유량계 시스템을 위해 필요한), 전체 열식 질량 유량계 시스템 출력 신호의 제어를 위한 마이크로 보드를 포함하고 있으며 트랜스미터 프로브 어셈블리로 부터 많게는 수천피트 적게는 아주 가까이  위치할 수 있습니다.
• 제어 패널은 두개의 와이어 전기적 연결을 통해 프로브 어셈블리의 전원을 제공합니다.
• 유량 트랜스미터는 그 신호를 4-20MA 신호 로프를 통해 제어 패널로 보냅니다.
• 이 방법은 프로브 어셈블리당 4개의 와이어 연결을 필요로 합니다.(+전원 공급, 전원 그라운드, 4 – 20 mA 평균 출력과 리턴).
• 제어 패널은 총 평균 순간 유량에 비례하는 직선화된  두 개의 아날로그 출력 신호를 (0 – 5 VDC and 4 – 20 mA)를 제공합니다. 또한 두 개의 디지탈 인터페이스(RS232 and RS485).
• 4 – 20 mA 총 평균 출력은 1200 ohms까지 동작될 수 있습니다.

Purge System

• Eldridge 에어 퍼지 시스템은(APS)  미립자가 문제를 일으키는 곳의 적용에서 센서를 청소하는 수단으로써 제공합니다.
• 스테인레스 스틸 튜브는  각 센서에 위치한 한쌍의 아웃렛 구멍과 함께 프로브 서포트의 다운스트림면에 설치되어 있습니다.
• 튜브는 마운팅 플랜지에 위치한 탭에 연결되어 있습니다. 멀티포인트 시스템의 기본 설치가 완료된 후에, 압력이 가해진 가스 라인에 탭에 연결됩니다. (전형적으로 압축 공기)
• 모든 축적된 미립자의 센서 표면을 청소하기 위해 설정 간격으로 가스가 방출됩니다.
• 주파수와  퍼징 가스 스트림의 지속기간은 누적된 유량을 기초로 한 멀티포인트 시스템의 릴레이로 또는 사용자에 의해 공급된 외부 시간 장치에 의해 제어됩니다.

Main Feature

Series 9000 멀티포인트 열식 질량 유량계 시스템에 Master Touch 기술을 추가하여  열식 질량 유량계 시스템 운영에 걸친 비교할데 없는 제어를 사용자에게 제공합니다.

우리의 Master-Touch 마이크로프로세서는 우리의 입증된 열식 기술을 강화하기 위한 5가지 주요 열식 질량 유량계 시스템을 포함하고 있습니다 :

• 센서로부터 발생되는 데이타를 획득하기 위해 아날로그에서 디지탈로의 컨버터.
• 비직선을 직선 전압으로 변환하는 곡선  Linearizer.
• 센서 데이타로부터 출력 전압을 발생시키기 위한 디지탈을 아날로그로.
• Voltage Tracking to perform 실시간 프로세싱의 입력과 출력 신호를 이행하기 위한 전압 트랙킹.
• 사용자 구성 변수를 저장하고 유지하기 위한 EEPROM.

The basic Series 9000 멀티포인트 열식 질량 유량계 시스템 구성은  Series 9600MP 열식 질량 유량계 시스템 제어 패널에 Master-Touch LCD 디스플레이를 포함하고 있습니다.

2-line, 16 문자 디스플레이와 4개의 버튼 키패드는 평균 멀티포인트 열식 질량 유량계 시스템 유량 데이타를 모니터하기 위해  provide access to the Master-Touch특징에 접근하도록 제공합니다.

선택적으로 LCD 디스플레이와 4 개의 버튼 키패드가  각각의 센서 작동으로 전례가 없는 제어를 주기 위해 프로브 어셈블리에 있는 각각의 프로세서에 추가됩니다.

Master-Touch 특징의 접근은  Master-Touch 와 랩탑 또는  PC사이의 RS232통신을 통해 이용 가능합니다.

Sample Multipoint System
