Information of Transformer

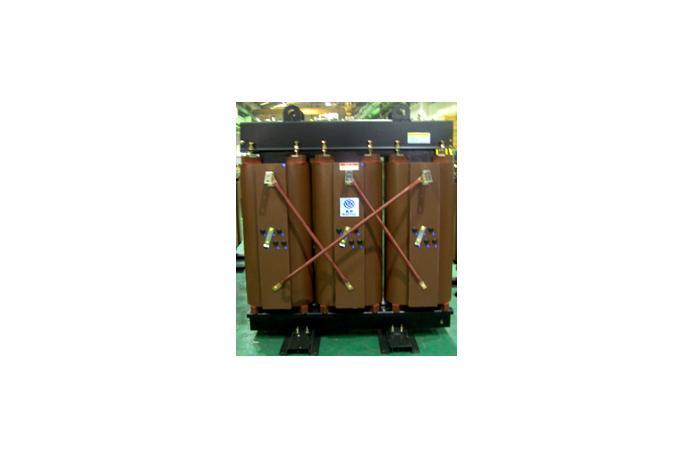

AMORPHOUS CAST RESIN TRANSFORMER
SPEC. 6.6 or 3.3kV / 380-220V DY 60HZ
Ratings
ㆍ Phase 3φ
ㆍ Frequency 60㎐, 50㎐
ㆍ Primary voltage 6.6 or 3.3㎸
ㆍ Secondary voltage 380y/220V
ㆍ TAP Voltage 23.9 - R22.9 - 21.9 - 20.9 - 19.9㎸
ㆍ Vector Dd0, etc.

Characteristics & Dimensions
| 용량 (kVA) | 철손 (W) | 효율 (%) | 외형치수(mm) | 소음 (dB) | 총중량 (㎏) |
| W | D | H |
| 100 | 150 | 97.8 | 880 | 650 | 1150 | 64 | 600 |
| 200 | 230 | 98.2 | 950 | 750 | 1250 | 65 | 900 |
| 300 | 310 | 98.4 | 1020 | 750 | 1450 | 66 | 1200 |
| 500 | 380 | 98.6 | 1120 | 850 | 1450 | 68 | 1550 |
| 750 | 520 | 98.8 | 1220 | 900 | 1620 | 70 | 2100 |
| 1000 | 680 | 99.0 | 1420 | 950 | 1800 | 70 | 2800 |
| 1250 | 840 | 99.1 | 1480 | 1000 | 1820 | 70 | 3350 |
