감압변 설치방안

ㆍ 감압변 선정 (목적)
  수압이 지나치게 높은 지역의 배수구역내 적정수압을 유지하여 고수압에 의한 누수방지, 구역유량계 및 각 가정 급수계량기의 고장예방으로 불감율을 저하시켜 유수율 향상에 기여
ㆍ 설치대상지역
   -  배수구역내 수압이 4.0㎏/㎠ 이상인 지역
   -  급수구역내의 지반이 고 저차가 심한 곳
        수압이 다른 배수구역의 높은 지구에서 낮은 지구로 항상 배수 하는 경우와 높은 지구에서 낮은 지구로 필요에 따라서 배수할 경우 지구에 필요이상의 수압이 작용하여 유지관리상 곤란이 오거나 낮은 지구의 배수관에 규격 최대 정수두이상의 수압이 작용하는 경우
   -  수압이 다른 배수구역을 연결하는 경우
ㆍ 설치방법
   -  배ㆍ급수 구역내 블록화(구역고립)지역의 상류 유입부 배수관
   -  고 저차가 심한 지역은 경계의 상류측 배수관에 설치.
ㆍ 설치추진
   -  블록화 용역 완료 후 구축된 블록 단위별로 추진
   -  시급히 설치를 요하는 지역은 구역고립 후 추진
   추진부서 : 시설관리사업소 및 지역사업소
   - 시설관리사업소 : 주요지점(배수구역 전 지역을 일괄 감압 등) 및 시범사업지역.
   - 지역사업소 : 블록별 설치 및 소규모 급수구역
ㆍ  감압변 형식별 비교

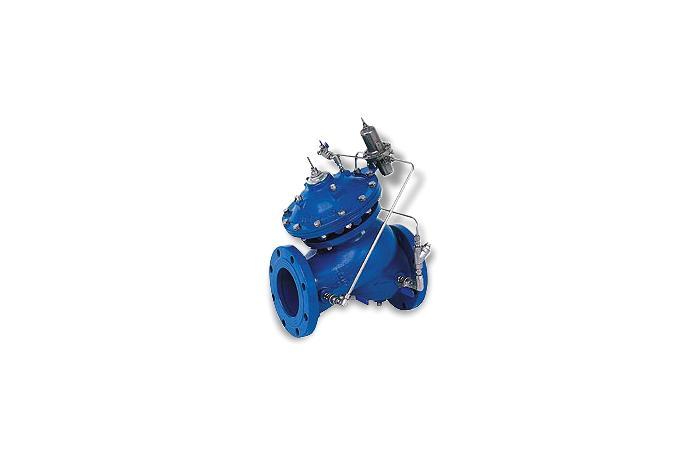

  - 파일롯식(버마드)
      수압, 유량 및 주야 시간대 편차가 큰 지역 (TWO LEVEL)
  - 직동식(일반 감압변) : 편차가 크지 않는 지역
  - 감압변 형식별 비교

ㆍ 기 타
 변실 규격은 형식에 따라 차이가 있으므로 적정 사용
   - 유지관리 및 감압효과 증대를 위해 충분한 여유 공간 확보

ㆍ 소 개
Sentinel PLUS는 변압 밸브용으로 유속 및 두 개의 입력수압 기록 그리고 내부 표준유선 원격측정 옵션을 가지고 있는 Radcom사의 보다 기능적인 전자제어임.

ㆍ 전형적인 응용형태
Sentinel PLUS을 사용해서 고 수압에서 저 수압 또는 저 수압에서 고 수압으로 매일 하루씩 각각의 지정된 시간에 따라 변화시키도록 설정할 수 있음.
다른 한편으로는 이렇게 시간에 따라 제어되는 것을 입력된 유속 신호에 따라 바꿀 수 있습니다.
유속 요구가 평상시의 야간에 기대했던 것보다 높을 때 즉, 소화전에 추가적인 유수를 공급하고자 할 때는 압력을 증가시킬 수 있음.

ㆍ 시간에 따른 PRV 제어
Sentinel PLUS는 야간에 압력을 줄이기 위해 PRV를 제어하는데 이상적임으로 수도물의 이용이 낮은 시간 대에 누수를 최소화하고 수도관의 파열 위험을 감소시킬 수 있습니다. 유량계의 설치는 이러한 시간제어 방식에 꼭 필요치 않음.

ㆍ유속에 따른 PRV 제어
Sentinel PLUS는 입력된 유속에 의해 단독으로 제어되거나, 예상치 못한 물 수요가 유량계에 나타나서 시간식 제어를 동작 못하게 할 때 사용됨.

ㆍ 알람과 원격측정법을 갖춘 데이터 입력
Sentinel PLUS를 사용하여 (3중 입력 Multilog와 비슷하게)유속 외에도 초기수압과 최종수압 모두 입력할 수 있다. 표준 유선 원격측정법을 이용하여 알람 또는 사무실에서 솔레노이드 상태를 변경가능.

ㆍ 향상된 디자인
Sentinel PLUS는 랫치 타입 파일롯 솔레노이드 밸브나 전자식 릴레 이를 제어하기 위한 하나의 출력 채널을 가지고 있고, 또한 하나의 디지털 유속입력과 두 개의 아날로그 입력식 내부 수압센서가 장착 되어 있음.
렛치식 솔레노이드 밸브는 수압회로에 일상적으로 연결되어 있으나, 때에 따라 기계적으로 이미 입력된 수압 사이에서 주 PRV 밸브를 제어 할 것임,
따라서 고수압과 저수압 상태를 Sentinel이 제어할 수 있음. 수압회로는 구 PRV밸브가 완전히 닫히거나 또는 과도한 수압을 통과시키는 위험을 피하고자 고안된 것입니다. 그러므로 전체 제어시스템은 현재 시장에서 판매되는 다른 PRV보다는 지능적으로 “오작동이 없는” 특성을 현저하게 향상 시킴.

ㆍ  Sentinel Plus PRV 컨트롤러의 기술적 세부사항
