에어챔버 자동비
모델명
시리즈
수문
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

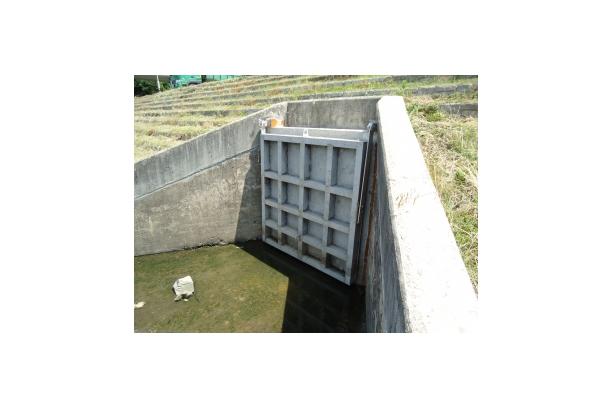

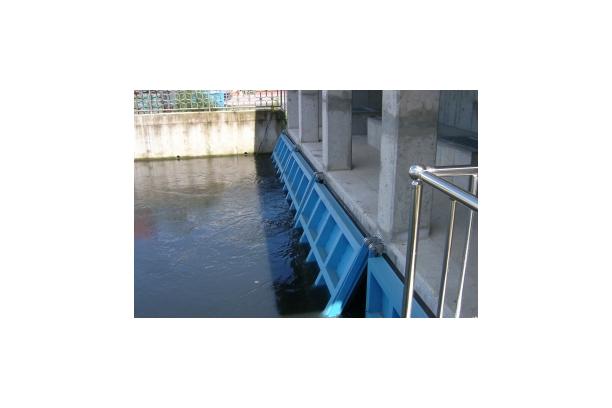

수문본체의 내외측 수위차에 의하여 힌지를 중심으로 자동으로 회동하여 개폐하도록 구성된 플랩게이트로서 내수위가 올라가면 수압에 따라 자동으로 수문이 열려서 배수하고 내수위가 내려가거나 외수위가 올라가면 문비자중에 의하여 닫히는 역류방지형 STS 자동문비에 에어 챔버를 형성하여 수압에 견디고 작은 수위차에도 쉽게 개폐됩니다.
- 해안에 설치하는 자동비는 FRP로 제작할 경우 STS에 비하여 인장강도가 40%밖에 안되어 파압에 쉽게 파손되는 문제가 발생함.
- 기존 STS 수문은 인장강도는 증가하였으나 문비 자중이 증가하여 개폐가 잘 되지 않음.
- 하서의 에어챔버를 구비한 자동비 수문은 강도를 증가시키는 STS 에어챔버에서 발생하는 부력으로 자중을 감소시켜 쉽게 개폐됨.
- 에어 챔버를 구비한 자동비 특허등록제품 (특허제10-0520909호)
- 플랩게이트(특허제10-1355949호)
H F G - 2 0 2 0 S
- HFG = Hasuh Flap Gate
- BOX 크기 [폭B(10cm) x 높이H(10cm)] 0505, 0606, 0707, 0808, 0909, 1010, 1111, 1210, 1212, 1512, 1515, 1815, 1818, 2018, 2020, 2220, 2222, 2522, 2525, 3025, 3030, 3530, 3535, 4040
- 수문재질 S = STS304, F = FRP
