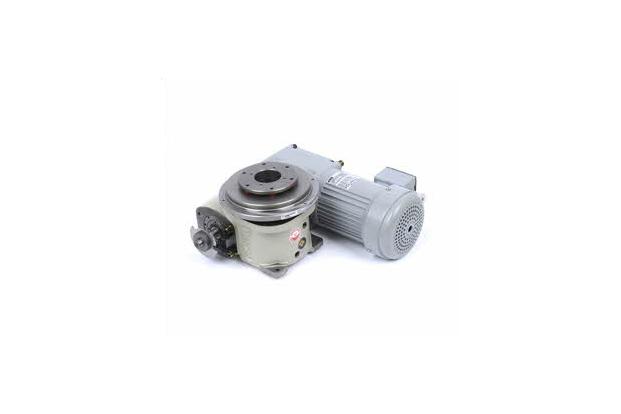

INDXIA HA 시리즈는 박형 HOUSING에 중공 고정축과 출력 플렌지 일체형 구조를 적용하여, 보다 더 COMPACT한 설비 구성이 가능합니다.
자사의 독자적인 ROLLER GEAR CAM 구조의 장점은 그대로 유지하면서, 사용자 편의성을 향상시킨 제품입니다.
HA시리즈 제품특징
 |
 |
 |
| 축간거리 70부터 330mm 까지 8종 모델 표준화 | STOP 수는 2~32 STOP 까지 폭넓게 대응 | 출력부는 강성이 높은 중공 FLANGE형상 |
박형 HOUSING으로써 COMPACT 설계 |
| 출력 FLANGE 중앙에 중공고정축을 표준장착 | 입력축에 타이밍 캠, 센서를 옵션 장착 가능 | 출력축에 토크리미터를 옵션 장착 가능 | 중공축형 GEARD MOTOR를 표준장착 |
Examples of usage
 |
 |
 |
HA시리즈 제품코드 요해
제품코드는 사이즈, 스톱수, 할부각, 캠곡선, 캠회전방향, 출력축형상, 입력축형상, 취부홀의 가공면, 자세, 특별사양등으로 구성되며, 일반적인 기계장치에 비해 복잡하고 그 조합 역시 방대합니다. 때문에 사용조건을 명확히 제시하시어 정확한 제품코드를 결정해야 합니다. 사용회전수, 요구정도등의 정보도 필요하므로 처음 사용하실 경우에는 먼저 당사 영업부서로 문의하여 주십시오.
| 형식 | 예시 | 세부설명 |
|---|---|---|
| 형식 | HA |
기종을 의미합니다. |
| Size | 090 |
입력축과 출력축간의 축간거리(mm)를 의미합니다. - HA TYPE MODEL의 경우 70~450mm까지 준비되어 있습니다. |
| 분할수 | 08 |
입력축 1회전당 출력축의 분할(STOP)수를 의미합니다. - 캠의 DWELL수등 사양에 따라 최대 48등분까지 가능합니다. |
| 할부각 | 27 |
출력축 1할출에 필요한 캠의 할부각을 의미합니다. - 할부각은 이동시간 : 정지시간(총 테크타임)의 비율로 결정됩니다. |
| 캠곡선 코드 |
7 |
[7] SMS-3 변형정현 곡선 - 표준사양 곡선입니다. - 기타 캠곡선 및 각종 Order-made 사양은 별도 협의하여 주십시오. |
| 캠회전 방향 |
R |
R : 입력축이 정회전할때 출력축은 반시계방향으로 회전합니다. - 구동원의 정, 역회전이 불가능한 기타 판캠등의 장비와 연동시에는 캠회전 방향 선정에 주의하십시오. |
| DWELL 수 |
표기없음 |
표기없음 : 1DWELL(표준사양 입니다.) |
| 출력축 사양 |
S |
S : Standard(표준사양) |
| 옵션 사양 |
M |
M : 기어드모터 부착형 |
| 입력축 사양 |
3 |
1: T면 편측 입력축 |
| 취부홀 사양 |
VW |
VW : V, W면 취부용 텝홀 가공 |
| 취부자세 | 1~5 |
- GL : Ground Level |
| 특주사양 | /X |
특주사양의 유무를 표기합니다. |
