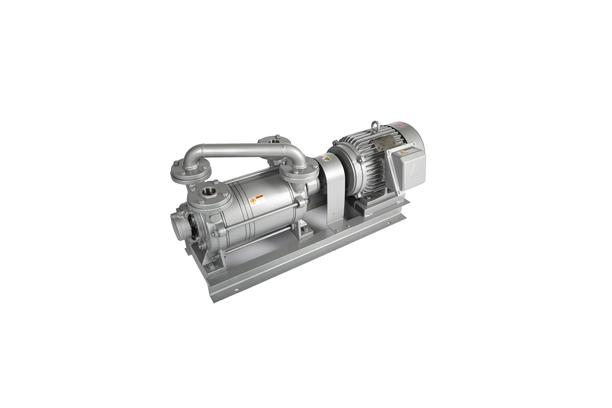

DWX Series
- 저소음 저진동
- 메타니칼 씰 사용
- 공냉식
Specifications
기술자료 | DWX 850 | DWX 15H | DWX 25H | DWX 30H | DWX 40H | DWX 55H | DWX 70H | DWX 80H | |||
배기량 | 50Hz | ℓ/min | 710 | 1250 | 2100 | 2500 | 3500 | 4600 | 5800 | 6700 | |
60Hz | 810 | 1500 | 2500 | 3000 | 4000 | 5500 | 7000 | 8000 | |||
최대압력 | 50Hz | mmHg | 740 | ||||||||
60Hz | |||||||||||
전격전압/삼상 | 50Hz | V | 230/400 | ||||||||
60Hz | 220/380 | ||||||||||
| 전격전압/단상 | 50Hz | V | Possible Consultation | ||||||||
60Hz | |||||||||||
모터출력/ 삼상 | kW | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 19 | 22 | ||
| 모터출력/ 단상 | - | - | - | - | - | - | - | - | |||
| 흡입구 |
| PT" | 11/2" (40) | 11/2" (40) | 11/2" (40) | 11/2" (40) | 2" (50) | 2" (50) | 2" (50) | 3" (80) | |
모터회전수 | 50Hz | min-¹ | 1140 | ||||||||
60Hz | 1730 | ||||||||||
운전온도(주변) |
| ℃ | 40 | ||||||||
| 표준 냉각수 온도 | ℃ | 15 | |||||||||
| 용수량 | ℓ/min | 7 | 9 | 10 | 14 | 20 | 30 | 34 | 38 | ||
제품무게 | 50Hz | kg | 127 | 157 | 205 | 240 | 326 | 320 | - | - | |
60Hz | |||||||||||
Dimension
A | 냉각공기흡입 |
B | 냉각공기배기 |
C | 흡입구 |
D | 배기구 |
E | Service liquid connection |
F | 드레인 |
제품명 | a | b | c | d | e | f | g | h | C | D |
DWX-850 | 750 | 100 | 140 | 168 | 720 | 310 |
| 391 | 40 | 40 |
DWX-15H | 910 | 100 | 260 | 165 | 820 | 310 |
| 391 | 40 | 40 |
DWX-25H | 1020 | 115 | 335 | 190 | 920 | 310 | 192 | 540 | 40 | 40 |
DWX-30H | 1133 | 115 | 345 | 190 | 1000 | 310 | 192 | 540 | 40 | 40 |
DWX-40H | 1330 | 170 | 335 | 345 | 1140 | 410 | 230 | 640 | 50 | 50 |
DWX-55H | 1420 | 170 | 380 | 345 | 1200 | 410 | 230 | 640 | 50 | 50 |
DWX-70H | 1460 | 170 | 420 | 345 | 1240 | 410 | 230 | 640 | 50 | 50 |
DWX-80H | 1585 | 172 | 449 | 345 | 1400 | 510 | 308 | 773 | 80 | 80 |
