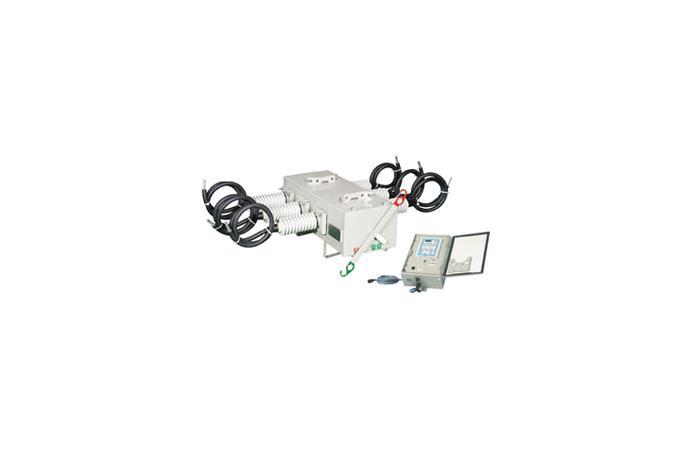

제품 설명
ㆍSF6 가스절연부하개폐기(가공형)는 절연 및 소호 성능이 우수한 SF6 를 이용한 개폐장치로서 배전선로에 설치
ㆍ선로 분기 및 구분용으로 RTU를 통하여 현장 또는 원방에 각종 정보제공 및 원격제어가 가능한 장치

특징
ㆍ무보수 소형 경량화 실현(본체 중량 135Kg으로 운반 설치 용이)
ㆍ안전장치 구비(전기적 압력저하 잠금 장치, 고압가스 배출 방압변, 안전 장금 장치)
ㆍSF6 Gas 압력 2.8psi.G 에서도 절연 및 차단 성능 보유
ㆍ배전 자동화 적용 가능(RTU 및 모뎀을 통한 원격 운전 가능)
ㆍ선로 전압 및 전류 계측 가능
기술적인 사양
| 형 식 |
 DN-PGS  |
|
|
 정격전압(kV)  |
 25.8  |
|
|
 정격전류(A)  |
400 | 630 |
|
 상용주파내전압(kV)  |
 60  |
|
|
 충격파내전압(kV)  |
 150  |
|
|
 정격단시간전류 (kA, rms)  |
12.5 | |
|
 정격투입전류 (kA, peak-회)  |
32.5 - 5회 | |
|
 정격부하개폐횟수(회)  |
200 C-0 | |
|
 무전압개폐횟수(회)  |
5,000 | |
|
 중량(수동형/자동형) (Kg)  |
135 / 140 | 150 / 155 |
|
 적용규격  |
IEC 60265-1 / IEC 60694 | |
