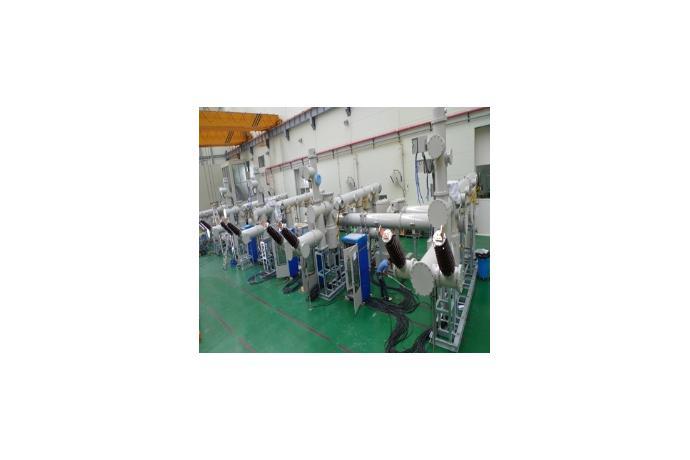

72.5KV 가스 절연 개폐 장치
모델명
-
시리즈
송전 및 변전용 기기
자료
-
구매정보
provider logo
(주)동남

비철금속 주물 및 전력 기기, 금구류 및 중전기기 전문기업, 가스절연개폐장치용 알루미늄, 송전용, 배전용 및 변전용 기기

연락처
031-677-7600
이메일
dncorp@dncorp.com
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
(주)동남[바로가기]
브랜드
-
SKU
55871
제품명
72.5KV 가스 절연 개폐 장치
모델명
-
사이즈
-
중량
-
제품 상세 정보

제품설명

ㆍ2상 일괄 Tank 방식
ㆍ전동 스프링에 의한 2상 일괄조작 (차단부)
ㆍ철도청 및 고속철도 변전소에 사용


특성

ㆍ국내 최초로 신IEC 규격[IEC 62271-100(2008)]을 적용한 제품으로 뛰어난 성능과 높은 신뢰성 확보
ㆍ전동 스프링 조작장치를 이용하여 개폐장치의 Compact 한 구조를 구현하므로서 옥내설치 가능
ㆍ2상 일괄형 구조를 채용으로 구조가 간단하고 설치 및 유지보수가 용이
ㆍ각 구성기기는 접지된 금속 외함 내에 도체, 접촉부 등이 2상 일괄로 수납되어 절연 Spacer에 의하여 지지하는 구조로 구성
ㆍ단로기, 접지개폐기, 모선 등은 각종 모선방식에 대한 구성이나 배치에 대해 호환성이 있는 구조
ㆍ전동 스프링 및 전동 조작장치는 저소음 조작장치를 적용함으로써 주위환경의 조화성 향상을 실현


기술적인 사양

정격 전압 (kV)

72.5

적용규격 GIS

IEC60517(1994)

CB

IEC62271-100(2008)

정격전류(A)

1200 / 2000

정격차단전류(kA)

20

상용주파 내전압(대지간/극간)

140 / 160

뇌임펄스 내전압(대지간/극간)

325 / 375

정격 단시간 내전류 (kA)

50

정격 SF6 GAS 압력
(kgf/c㎡·G at 20°C)

차단부

5.0

기타

3.5

차단기 사용등급(Class)

E1 / C2 / M2 / S2

조작방식

차단기

스프링(2상일괄조작)

단로기

전동(2상일괄조작)

접지개폐기

수동(2상일괄조작)

(주)동남비철금속 주물 및 전력 기기, 금구류 및 중전기기 전문기업, 가스절연개폐장치용 알루미늄, 송전용, 배전용 및 변전용 기기
(주)동남은 1984년 비철금속 주물 및 전력 기기 소재 분야의 전문 제조업체로 창립된 이래 국가 산업의 동맥인 전력의 송전 변전 그리고 배전 및 광통신 선로계통의 다양한 금구류 개발을 선도하여 왔습니다. 또한 1990년대초 최상급의 첨단 주조 기술이 요구되는 가스절연개폐장치(GIS) 용 알루미늄 외함 및 도체류 개발에 착수하고 회사의 모든 역량을 기울여 노력한 바 이 분야에서 일찍이 독보적이고 세계적인 기술수준을 확보 하였습니다. 이제는 국내와 해외의 손꼽히는 세계적 중전기기 제조업체들에게 제품을 공급함으로써 우수한 고객들로부터 그 품질을 호평 받고 있음을 자부하고 있습니다. 우리 회사는 2004년부터 중전기기 사업에 주력하여 차단기, 개폐기 및 25.8kV GIS를 개발하여 2008년 4월 정부로부터 신기술 (NET) 인증을 받았으며 72.5kV GIS는 2009년 5월에 개발 완료함으로써 대한민국 전력 사업에 미력하지만 일익을 담당하는 긍지와 함께 최신 생산 설비와 축적된 기술력에 기반한 완벽한 품질관리시스템과 친환경 생산체제를 갖추고 매우 활발히 영업활동을 펼치고 있습니다. 앞으로도 계속적인 기술향상과 글로벌 마케팅 체제 구축을 통하여 전력기기산업계를 선도하는 전문기업으로 거듭나기 위해 꾸준한 노력을 이어갈 것이며 기술과 품질로써 고객의 발전에 기여할 것을 굳게 약속드리면서, 한번 판매한 제품은 끝까지 책임을 다 할 것입니다.
