훌앵글 밸브
모델명
시리즈
해양 밸브
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

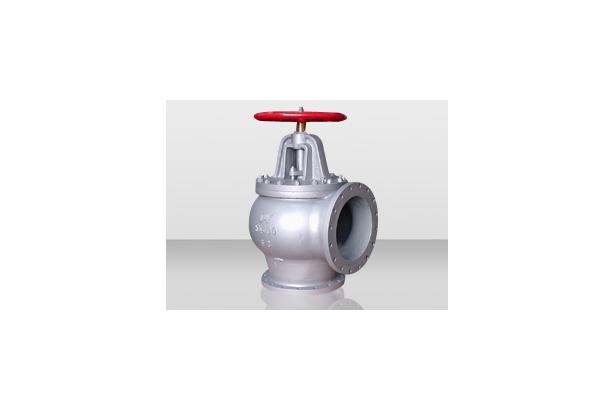

| 제품명 | Hull Angle Valves |
| 크기 | - |
| 재질 | Bronze / Cast iron / Cast steel |
제품특징
Cast steel : Hull angle valves for marine use.
Cast steel - JIS F7350
Pressure rating & test pressure(kgf/㎠)
| FLUID CONDITION | 200A or Less | 250A, 300A | 350A or More | ||||
| Class B | Class S | Class B | Class S | Class B | Class S | ||
| Sae Water and Bilge | 10 | 7 | 10 | 2 | |||
| Test Pressure | Shell Test | 15 | 10.5 | 15 | 5.1 | ||
| Saet Test | 11 | 7.7 | 11 | 2.5 | |||
Basic Design
End connection
- R.F Flanged ends(JIS B2210/ JIS B2220)
- F.F Flanged ends(JIS B2210/ JIS B2220)
제품규격
| Position | VALVE SIZE | ||||||||||||
| 200A | 250A | 300A | 350A | 400A | 450A | 500A | 550A | 600A | 650A | 700A | 750A | 800A | |
| L1 | 265 | 325 | 365 | 360 | 400 | 450 | 500 | 550 | 610 | 660 | 710 | 765 | 815 |
| L2 | 230 | 290 | 320 | 320 | 350 | 380 | 430 | 460 | 500 | 540 | 570 | 610 | 650 |
| H | 700 | 835 | 970 | 1010 | 1130 | 1250 | 1380 | 1505 | 1630 | 1765 | 1765 | 2005 | 2115 |
| d | 200 | 250 | 300 | 335 | 380 | 430 | 480 | 530 | 580 | 630 | 680 | 730 | 780 |
| W | 355 | 400 | 450 | 500 | 600 | 710 | 800 | 900 | 900 | 1000 | 1000 | 1250 | 1250 |
