지금 보고 계신 제품의 제조사에요
동아밸브공업사
제조사
동아밸브공업사
제품 타입
기계
브랜드
-
SKU
77234
제품명

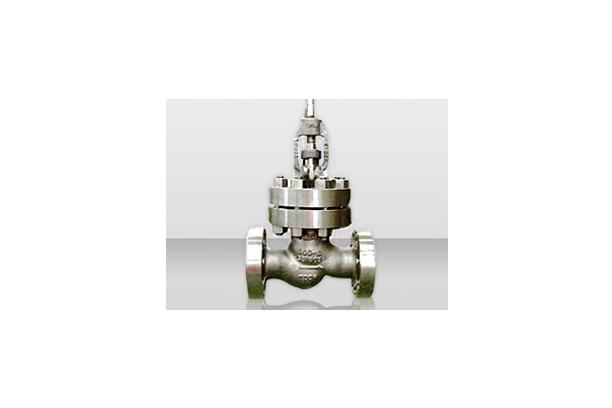

글로브 밸브
모델명
-
사이즈
-
중량
-
제품 상세 정보
| 제품명 | 글로브 밸브 |
| 크기 | - |
| 재질 | Cast carborn, Alloy, Stainless steel |
제품특징
- 글로브 밸브 : 볼트 보닛, 외부 스크류 & 요크, 라이징 스템, 플러그 타입 디스크
Basic Design
End connection
- R.F Flanged ends
- B.W Ends
- R.T.F flanged ends
표준소재명세
| No. | PART NAME | CARBON STEEL | ALLOY STEEL | S. STEEL | |||
| WCB | LCB | WC6 | WC9 | C5 | CF 8M | ||
| 1 | BODY | A216 Gr WCB | A352 Gr LCB | A217 Gr WC6 | A217 Gr WC9 | A217 Gr C5 | A351- CF8M |
| 2 | BONNET | A216 Gr WCB | A352 Gr LCB | A217 Gr WC6 | A217 Gr WC9 | A217 Gr C5 | A351- CF8M |
| 3 | DISC | A217 CA15 | A352 CF8 | A217 CA15 | A217 CA15 | A217 CA15 | A351- CF8M |
| WCB+13CR | LCB+304SS | WC6+13CR | WC9+13CR | C5+13CR | |||
| 4 | SEAT RING | A105+STL#6 | 304SS+STL#6 | 304SS+STL#6 | 304SS+STL#6 | 304SS+STL#6 | 316SS+STL#6 |
| 5 | STEM | A479 Gr410 | A276 Gr304 | A479 Gr410 | A479 Gr410 | A479 Gr410 | A276 Gr316 |
| 6 | BACK SEAT RING | A479 Gr410 | A276 Gr304 | A479 Gr410 | A479 Gr410 | A479 Gr410 | A276 Gr316 |
| 7 | YOKE SLEEVE | A439 D2C | A439 D2C | A439 D2C | A439 D2C | A439 D2C | A439 D2C |
| 8 | PACKING GLAND | A479 Gr410 | A276 Gr304 | A479 Gr410 | A479 Gr410 | A479 Gr410 | A276 Gr316 |
| 9 | GLAND FLANGE | A105 / WCB | A105 / WCB | A105 / WCB | A105 / WCB | A105 / WCB | A351- CF8M |
| 10 | BONNET BOLT | A193 B7 | A320 L7 | A193 B16 | A193 B16 | A193 B16 | A193 B16 |
| 11 | BONNET NUT | A194 2H | A194 4 | A194 4 | A194 4 | A194 4 | A194 4 |
| 12 | GLAND BOLT | A307 B | A307 B | A307 B | A307 B | A307 B | A193 B8 |
| 13 | GLAND NUT | A563 A | A563 A | A563 A | A563 A | A563 A | A194 8 |
| 14 | HINGE PIN | CARBON STEEL | 304SS | ||||
| 15 | HAND WHEEL | A395 | A395 | A395 | A395 | A395 | A395 |
| 16 | WHEEL NUT | A563 A | A563 A | A563 A | A563 A | A563 A | A194 8 |
| 17 | PACKING | GRAPHITE(CENTER RINGS)+CARBON FIBER(TOP & BOTTOM RINGS) | |||||
| 18 | GASKET | GRAPHITE WITH S.S SPIRAL WOUND or METAL RING | |||||
| 19 | DISC LOCK NUT | A479 Gr410 | A276 Gr304 | A479 Gr410 | A479 Gr410 | A479 Gr410 | A276 Gr316 |
| 20 | NAME PLATE | REQUIREMENT | |||||
Note.
- 사이즈와 압력 등급에 관하여 구조와 원재료는 다를 수 있으며, 통지 없이 바뀔 수도 있습니다.
- 이것은 생산 가능한 소재의 총괄 리스트가 아닙니다.
- STL: SELLITE #6
