지금 보고 계신 제품의 제조사에요
동아밸브공업사
제조사
동아밸브공업사
제품 타입
기계
브랜드
-
SKU
129268
제품명

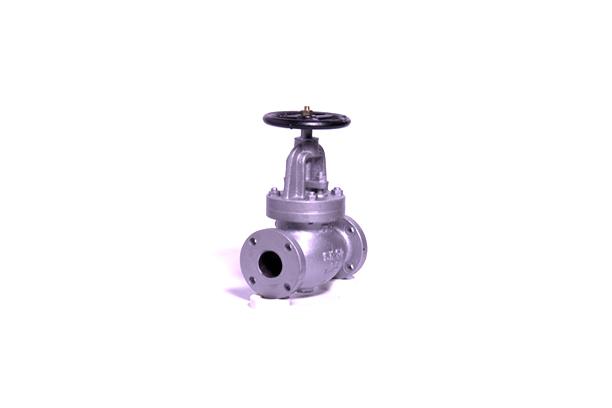

글로브 & 글로브 SDNR 밸브 (Cast iron)
모델명
-
사이즈
-
중량
-
제품 상세 정보
| 제품명 | 글로브 & 글로브 SDNR 밸브 |
| 크기 | - |
| 재질 | Cast Iron |
제품특징
Cast iron : Globe & Globe SDNR valves for marine use.
- 5K - JIS F 7305 , JIS F 7353
- 10K - JIS F 7307 , JIS F 7375
- 16K - JIS F 7309 , JIS F 7377
Pressure rating & test pressure(kgf/㎠)
| FLUID CONDITION | Rating & Max. Work Pressure(㎏f/㎠) | ||||||||||
| 5K | 10K | 16K | |||||||||
| Up to 200A | 250.300 | 350.400 | Up to 200A | over 250A | 50A ~ 200A | ||||||
| Class | B | S | B | B | S | B | S | B | S | ||
| Steam Up to 230℃ | - | 5 | - | - | 10 | - | - | 16 | |||
| Steam Up to 205℃ | 5 | 10 | 16 | ||||||||
| Saturated Steam | - | 10 | 5 | - | |||||||
| Air or Gas | 5 | - | 10 | - | 16 | ||||||
| Oil and Pulsation Water | 5 | 10 | 16 | ||||||||
| Non-Shock Water Up to 120℃ | 7 | 6 | 14 | 10 | 22 | ||||||
| Test Pressure | Shell Test | 10.5 | 21 | 33 | |||||||
| Seat Test | 7.7 | 15.4 | 24.2 | ||||||||
Basic Design
End connection
- R.F Flanged ends(JIS B2210/ JIS B2220)
- F.F Flanged ends(JIS B2210/ JIS B2220)
제품규격
| Valve Rating | Position | Valve size | |||||||||||||
| 50A | 65A | 80A | 100A | 125A | 150A | 200A | 250A | 300A | 350A | 400A | 500A | 550A | 600A | ||
| 5K JIS F 7305 JIS F 7353 | L | 210 | 250 | 280 | 340 | 410 | 480 | 570 | 740 | 840 | 940 | 1080 | Note2. | ||
| H | 270 | 300 | 310 | 360 | 390 | 445 | 530 | 650 | 740 | 840 | 940 | ||||
| W | 160 | 180 | 180 | 224 | 250 | 280 | 315 | 355 | 400 | 500 | 560 | ||||
| 10K JIS F 7307 JIS F 7375 | L | 220 | 270 | 300 | 350 | 420 | 490 | 570 | 740 | 840 | Note2. | ||||
| H | 285 | 310 | 320 | 370 | 420 | 470 | 550 | 680 | 770 | ||||||
| W | 160 | 200 | 200 | 250 | 280 | 315 | 355 | 450 | 500 | ||||||
| 16K JIS F 7309 JIS F 7377 | L | 220 | 270 | 300 | 350 | 430 | 500 | 570 | Note2. | ||||||
| H | 285 | 310 | 340 | 385 | 455 | 510 | 630 | ||||||||
| W | 160 | 200 | 224 | 250 | 315 | 355 | 450 | ||||||||
Note
1. 명시되지 않은 규격은 제조업체 기준으로 함.
2. 대형 사이즈로 명시되지 않은 것에 대해서는 사업부로 연락을 바랍니다.
